請教達人(電燈如何兩個三路開關再加一個遙控開關來控制呢?)

x1166
個人積分：934分
文章編號：63580481

934分

樓主

2017-03-09 3:57

各位大大安安
小弟想請教一個室內燈的開關接法
就是原本房間有兩個開關控制一盞燈
(兩邊的開關都可以控制燈的明滅)

A開關→開 [燈亮] B開關→關 [燈滅]
B開關→開 [燈亮] A開關→關 [燈滅]

我是否可以再利用一個遙控插座也可以開關燈，做到自由的開關控制燈源呢?
(這個遙控開關是一個遙控插座)
想要A開關、B開關、遙控插座，同時獨立能夠控制一盞室內燈

在此請教各位前輩指導，感激不盡!!!

《補充》

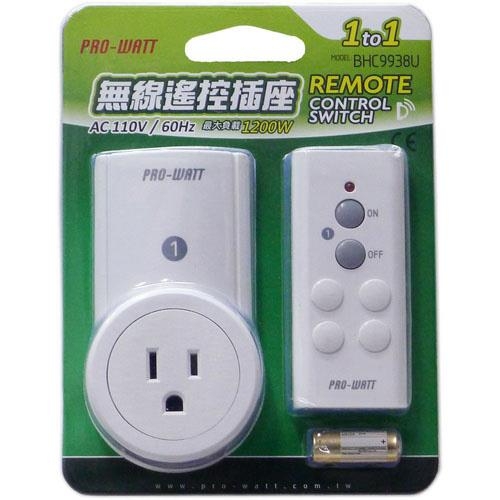

小弟所使用的是遙控插座來做遙控開關，如下圖
請教達人(電燈如何兩個三路開關再加一個遙控開關來控制呢?)

這個遙控插座後面就是一個插頭

2017-03-09 3:57 發佈

文章關鍵字達人電燈遙控開關

ericsac

ericsac
個人積分：1330分
文章編號：63580658

1330分

2樓

2017-03-09 6:45

你那兩個開關應該是串聯開關，但是一般的電燈開關只有單一線路，你要加遙控需要電源是無法從開關處接的，除非開關處有電源插座，我是接wifi控制器，需接在燈座裡面，用手機app控制或設定定時自動開關

tichao

tichao
個人積分：9分
文章編號：63582320

9分

3樓

2017-03-09 10:12

可以的, 我自己就有裝無線遙控開關,

只要把燈座拆開, 在來源端先接上遙控盒後,

再把後端接上電燈, 就可以了.

要使用無線姚控, 要先把璧上開關先開電(任一都可),

就可使用無線來操作, 此時只要不關壁上開關, 就可以一直使用無線遙控來控制,

要開關燈時, 用壁上開關也都可使用,只是可能要多開關一次.

anne5256

anne5256
個人積分：257分
文章編號：63587081

257分

4樓

2017-03-09 16:23

您需要的可能是這個....

https://home.gamer.com.tw/creationDetail.php?sn=2202361

x1166

x1166
個人積分：934分
文章編號：63593291

934分

樓主

2017-03-10 1:22

ericsac wrote:
你那兩個開關應該是串聯開關，但是一般的電燈開關只有單一線路，
你要加遙控需要電源是無法從開關處接的，除非開關處有電源插座，
我是接wifi控制器，需接在燈座裡面，用手機app控制或設定定時自動開關

感謝大大指導
目前沒有想使用WIFI或手機來操作開關
因為感覺還要用手機有點繁瑣...，
不如伸手使用開關。

x1166

x1166
個人積分：934分
文章編號：63593399

934分

樓主

2017-03-10 1:43

tichao wrote:
可以的, 我自己就有裝無線遙控開關,
只要把燈座拆開, 在來源端先接上遙控盒後,
再把後端接上電燈, 就可以了.
要使用無線姚控, 要先把璧上開關先開電(任一都可),
就可使用無線來操作, 此時只要不關壁上開關, 就可以一直使用無線遙控來控制,
要開關燈時, 用壁上開關也都可使用,只是可能要多開關一次.

感謝大大指導，提供此妙方!
利用其中之一的開關來連接遙控接收器~
就如大大所言，其中之一的開關連接遙控接收器之後，必須會多開關一次。

我的理解如下 (不知道正不正確) 如果有誤，還請大大不吝指導~
A開關線路 → (連接遙控接收器至室內燈) [A開關保持常開] 讓遙控器主導室內燈點滅
這時候B開關一樣可以正常做室內燈點滅

差別在於
一、A開關電源線路須保持常開
二、要是A開關關了，無法透過遙控器做室內燈啟動
三、B開關維持原有的開關工作 (從頭到尾都不關他的事)

最完整的做法是3個開關都可以獨立工作把室內燈打開與關閉!

其實我是要幫媽媽房間弄個遙控開關
因為媽媽半夜會起來廁所，弄個小遙控器給媽媽方便媽媽開電燈
媽媽上了年紀，膝蓋不太方便，盡可能讓媽媽方便一點開燈。 :)

謝謝大大!!

x1166

x1166
個人積分：934分
文章編號：63593432

934分

樓主

2017-03-10 1:52

anne5256 wrote:
您需要的可能是這個....
https://home.gamer.com.tw/creationDetail.php?sn=2202361

感謝大大回應~
您提供的資訊，小弟有點看不太懂 (很多東西都丟還給老師或忘了)

我想要一個很單純的線路就是3處都可以開關燈
只是牆壁上原有的兩個開關都可以任意開關室內燈
我想再加一個遙控開關，因為遙控開關只有兩個接點，他是一個插座式的遙控開關，如下圖

tichao

tichao
個人積分：9分
文章編號：63596608

9分

8樓

2017-03-10 11:05

你想達成三個都能獨自開關的功能, 外接遙控應該是不太可能的.

因為遙控要能動作的情況, 一定是要壁上開關提供電力到遙控盒, 才有辦法遙控的....

但你想半夜讓媽媽能開關燈的功能, 我之前所說的, 就可達成,

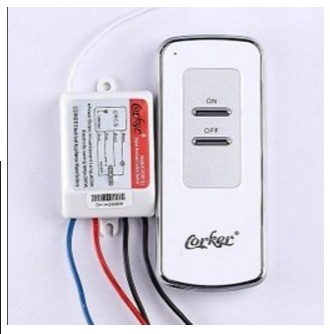

因為我自己也是有同樣想法才裝的, 只要買下面類似開關就可.

把這個安裝在天花板燈座內, 先裝遙控開關後, 在接電燈..

使用方式, 先把壁上開關切到電燈開啟下, A或B開關都可,只要有過電後,就可遙控電燈開關,

想要用一直用遙控的話, 就不能動到壁上開關, 因為要提供電源, 要關閉電燈時, 也可使用壁上開關.

總之, 簡單的來說, 要想在能遙控的情況下, 就是壁上開關切換到電燈亮的情形下, 此時, 就能用遙控來接手了...

(簡單想, 壁上開關就像總開關一樣,要先提供電源給遙控盒後, 遙控才能作動, 不然是無法作動的.)

Eigen

Eigen
個人積分：18718分
文章編號：63598858

18718分

9樓

2017-03-10 13:37

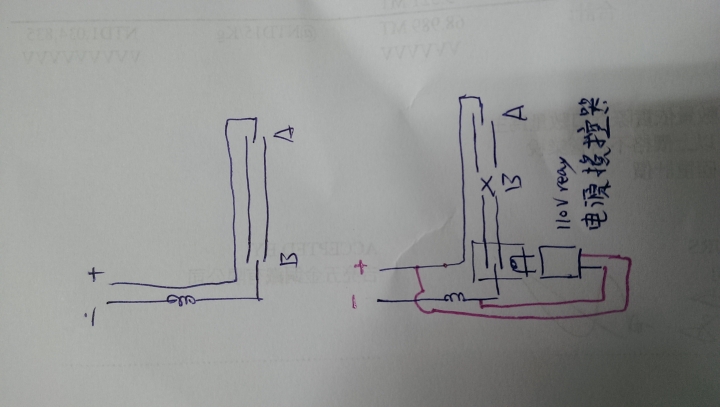

GOOGLE 四路開關

你可以一、將其中一個開關換成四路開關，多拉一條線，然後用遙控器配合 RELAY 做出三切開關

二、或用遙控器配合電磁接觸器，做出四路開關功能，接在兩個雙切開關中間

簡單講就是三切、四切五切電路的接法~~~

多出來的就是要用四路開關做切換，兩種導通情 = 或 X

方法一比較簡單~~ 只是要多拉一條線（形成電源給遙控器）到原本的開關處

買個 110V AC RELAY 和四路開關就可以

如果你會拆你的遙控器，裏面就有 RELAY ，將電路切開（不要輸出電源，形成回路即可），也可以直接取代 110V AC RELAY

x1166

x1166
個人積分：934分
文章編號：63625272

934分

樓主

2017-03-13 2:51

非常感謝上面兩位大大的提供資訊
這禮拜六小弟來試試看
感謝您們
