電熱水器加裝遙控開關

winddr01
個人積分：12分
文章編號：62300800

12分

樓主

2016-11-08 2:19

請教一下

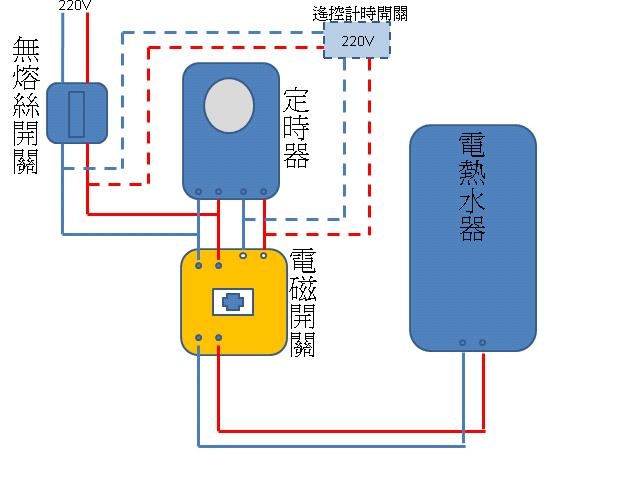

目前圖片中為小弟電熱水器接法
虛線為想加裝的遙控計時開關(觸發後15分鐘自動關閉)

電熱水器裝在4F 頂樓冬天不想上去開關，小弟洗澡時間固定。所以就定時沒問題
重點是女王洗澡時間不固定常常要上去開關

圖為小弟設想的接線方式若有其它建議或有誤接請告知一下謝謝
謝謝指教

預加裝遙控計時開關連接網頁: http://goods.ruten.com.tw/item/show?21302171012932

2016-11-08 2:19 發佈

文章關鍵字電熱水器遙控開關

soziwow

soziwow
個人積分：10993分
文章編號：62301418

10993分

2樓

2016-11-08 7:57

winddr01 wrote:
請教一下目前圖片中...(恕刪)

現在有賣遙控的無線開關喔，
我家廚房外面多加一台抽風扇，
我媽討厭要去外面插電。

b8311061

b8311061
個人積分：2分
文章編號：62301982

2分

3樓

2016-11-08 9:03

接錯瞜!!!!!

原則:
1.從電源端過來到控制開關，打開控制開關的電源稱之電源側+-，控制開關出去為負載側+-。
2.從控制開關負載側+-到電磁接觸器稱之控制電源+-打開或關[控制側+-]，
3.從電磁接觸器主線路原來出來，稱主電源

步驟:
1.從NFB主線路+-出來分別接到3者:
遙控開關[電源側]接電磁接觸器的主電源1次側及2次側接熱水器
2.遙控開關的[負載側+-]接定時器的[電源側+-]；
定時器的[負載側+-]接電磁接觸器[控制電源]

建議:
1.遙控開關沒有比一般的按鈕耐久......
2.主線路的電源要用粗一點至少5.5平方，控制線1.6就好了
3.NFB及MC至少30A，定時器是(送電立即動作延遲OFF型)

winddr01

winddr01
個人積分：12分
文章編號：62305181

12分

樓主

2016-11-08 13:19

b8311061 wrote:
接錯瞜!!!!!原則...(恕刪)

大大能用圖解說嗎。。。。。

mask0704

mask0704
個人積分：3375分
文章編號：62306099

3375分

5樓

2016-11-08 14:35

真的有需求.花點錢叫水電來處理吧...你這圖怪怪的...
依照經驗...儲熱式電熱水器..設定時或是遙控開關
並沒有差很多電費.別太忙了..讓桶子冷掉再重新加熱..並不會省很多電費..
除了太陽能..其實最省錢省電的是即熱式.但是管路沒辦法拉到全戶
其次才是瓦斯.最後才是儲熱式...

shemyang12

shemyang12
個人積分：704分
文章編號：62306420

704分

6樓

2016-11-08 14:59

winddr01 wrote:
請教一下目前圖片中...(恕刪)

看起來樓主的接法沒有問題 , 只要注意遙控計時開關到電磁開關(控制線圈) 的藍紅線方向不能錯 !

遙控計時開關／定時器 AC IN/OUT 這個大都其中1腳直接相連 , 另1腳才是透過Relay 控制(相連對相連 ,Relay 對 Relay)

mask0704

mask0704
個人積分：3375分
文章編號：62306709

3375分

7樓

2016-11-08 15:22

你這接法錯了...

計時器如果送電給電磁閥...你的遙控開關又起動
哇...遙控開關要爆炸了

重新思考一下吧
遙控開關的作用是要幫你跳過定時功能讓電磁閥動作而通過大電流

Eigen

Eigen
個人積分：18738分
文章編號：62311802

18738分

8樓

2016-11-08 23:18

你露天找的這個就有時間功能

所以基本上你只要考慮：一、能不能收的到信號

二、原本的電熱水器要加裝『電驛』來控制熱水器電源

遙控器控制電驛開關

這樣就可以

按下開關，遙控器啟動，電驛導通，熱水器加熱，時間到，遙控器自動關掉，電驛跳掉，熱水器沒電~~

Tick

Tick
個人積分：119分
文章編號：62315147

119分

9樓

2016-11-09 10:25

兩種開關設備, 輸出並接會有危險性, 一定要用電表再三確認並接的是同相, 否則最差的情況, 無熔絲開關一送電, 不是定時器, 不然就是遙控開關馬上爆給你看.

上面的說線路畫錯, 是因你定時器輸出跟一般輸出相反, 一般定時器大都是內側兩點同相, 左右外側兩點同相, 你畫的剛好相反, 但這不一定, 要看廠商設計; 在單獨控制時, 這一點不重要, 但要跟其他開關設備並聯控制時, 這一點就非常重要.

重點就是, 一定要關電, 用電表再三確認並接的是同相; 若是沒電表, 或看不懂我所說的, 就花錢請專業人員幫你安裝.

winddr01 wrote:
請教一下目前圖片中...(恕刪)

winddr01

winddr01
個人積分：12分
文章編號：62322784

12分

樓主

2016-11-09 21:16

b8311061 wrote:
接錯瞜!!!!!
原...(恕刪)

shemyang12 wrote:
看起來樓主的接法沒有...(恕刪)

mask0704 wrote:
你這接法錯了...
...(恕刪)

Eigen wrote:
你露天找的這個就有 ...(恕刪)

Tick wrote:
兩種開關設備, 輸出...(恕刪)

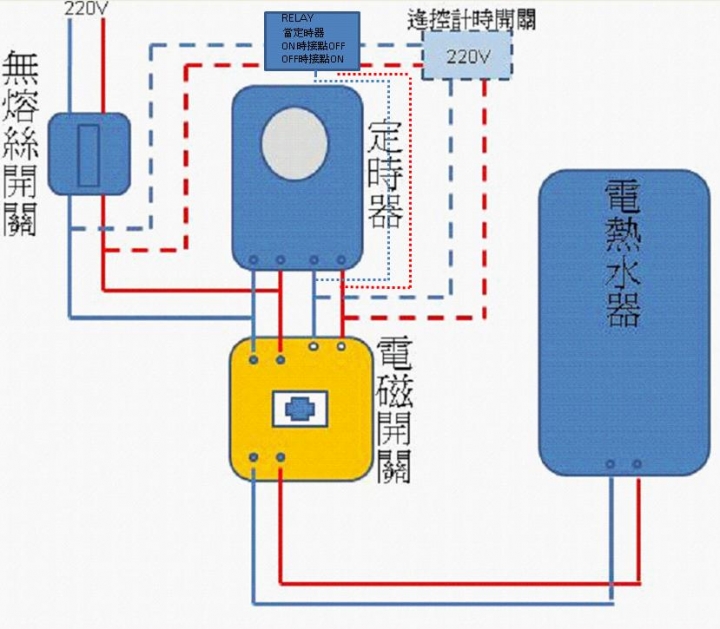

接法更新查閱一下謝謝~
