2000年製

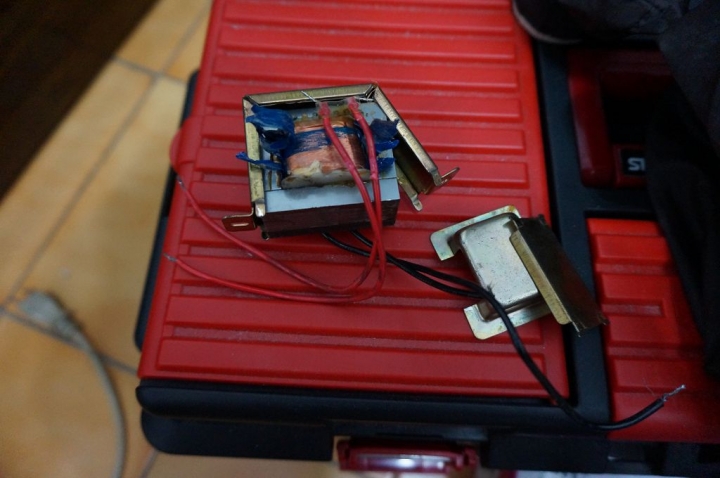

高壓變壓器二次側斷路故已拆下
線斷在內部,而且太細,無法修復

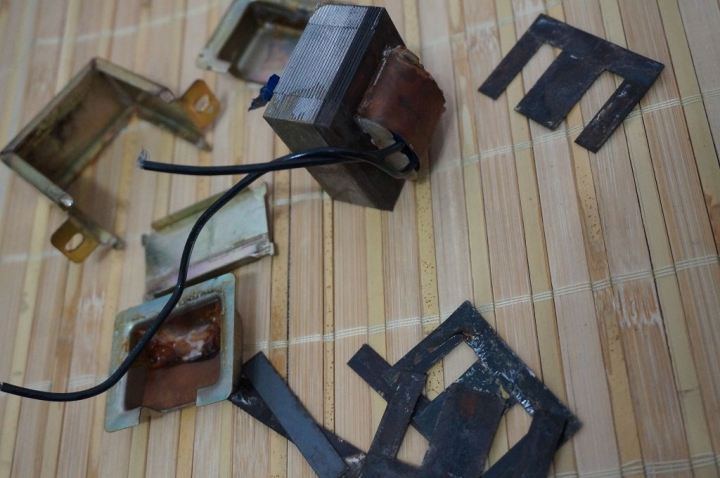

拆了它,矽鋼片都生鏽了
沒寫輸出電壓
去洛陽街找捕蚊燈用高壓變壓器,三間店都說沒貨,要的話要訂做(我還正在猶豫時,老闆就把單子寫好了),後來就訂下去了
上次買的高壓電容容量太小,要並聯兩顆,故這次再找,於是在電洋電子買到224 2000V電容
回到家把捕蚊燈整理,全拆了
電擊網取下,準備把氧化物清除(共50根,用剉刀磨很久)
電擊網中間的分隔塑膠脆化,故用透明cd片來做
先裝好一側電擊網
電擊網連接處

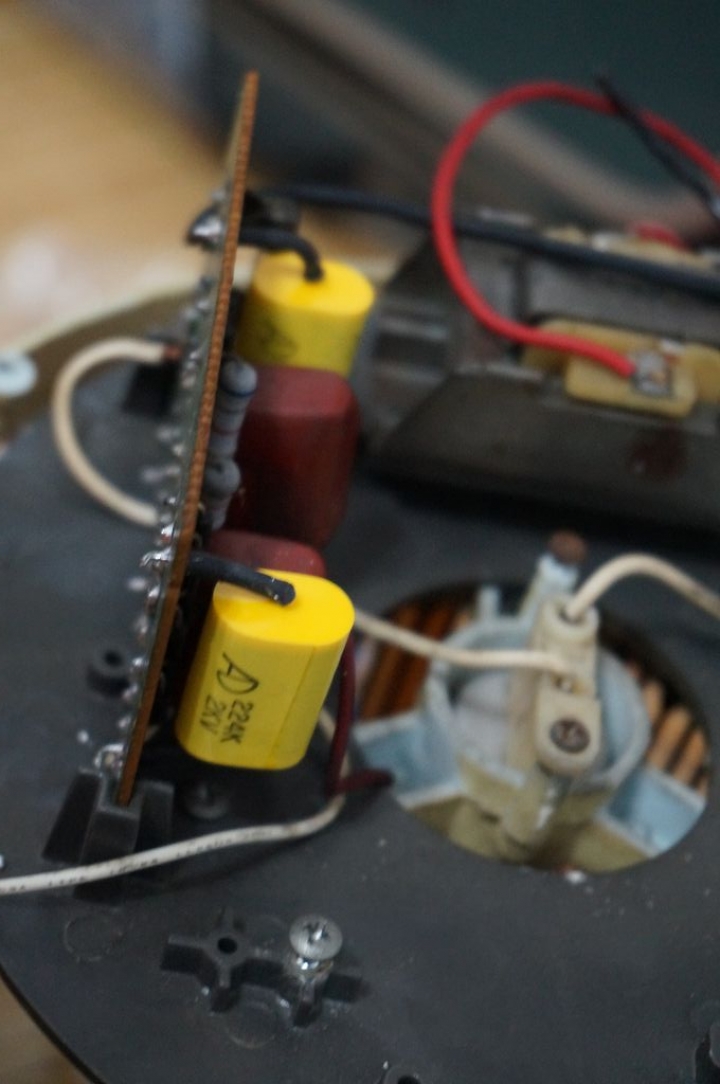

將高壓電路板上的電容升級成我剛買的電容

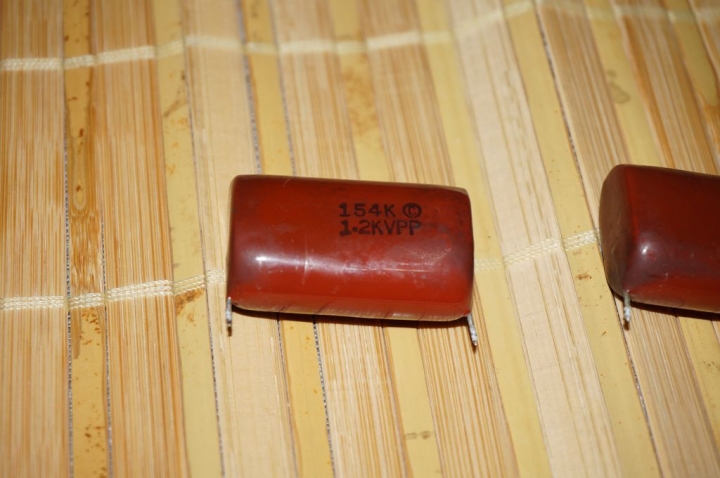

原本規格只有154 1.2KV

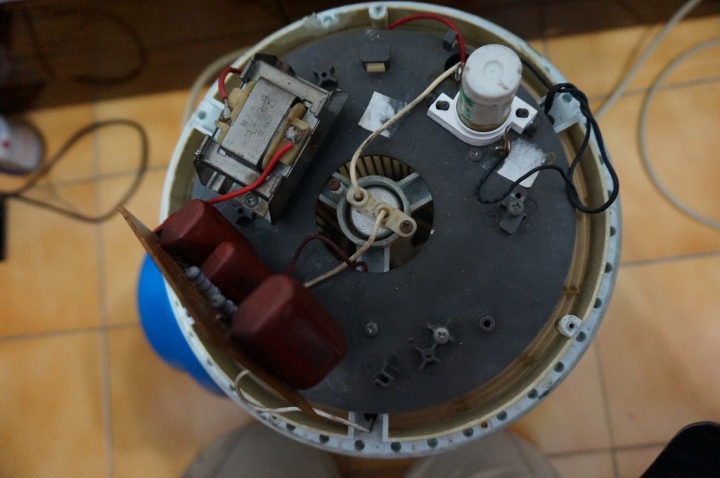

先整理成這樣,待變壓器到後,裝上即可

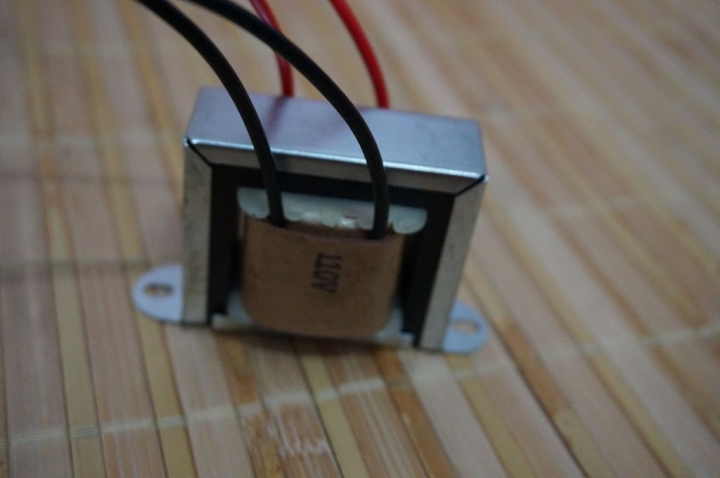

變壓器拿到了,外觀如上
矽鋼片似乎有上漆, 聞到有油漆味
一次側電阻53歐姆
二次側電阻4.09K , 二次側線徑似乎有點細

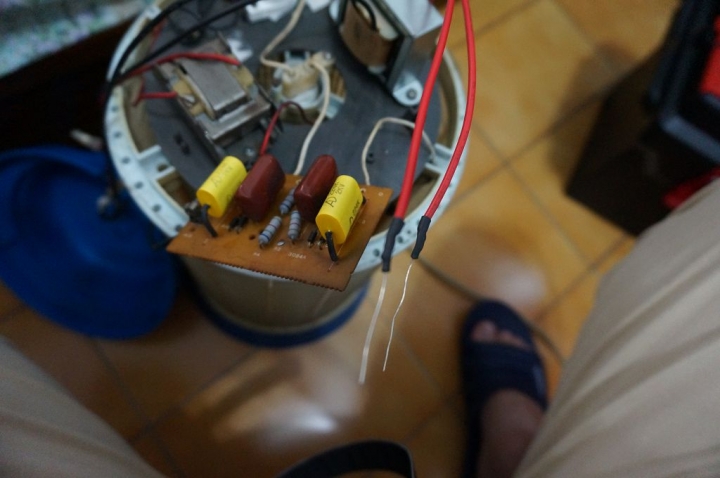

鎖上變壓器,線頭處理

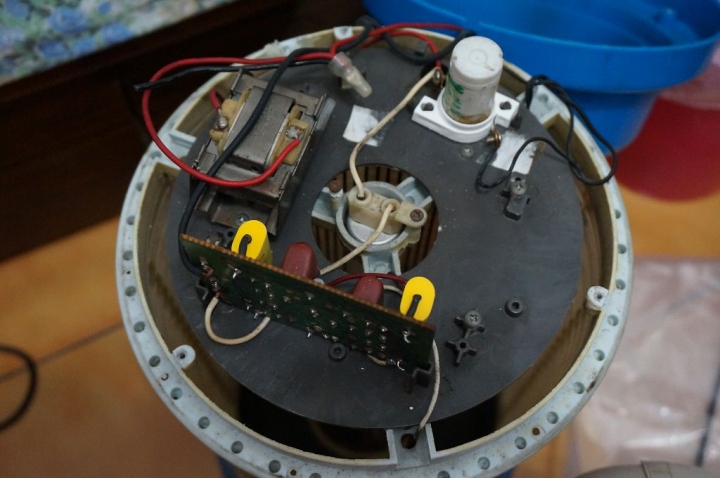

裝上後如上圖
附上各部位介紹
測試OK,繼續服役中

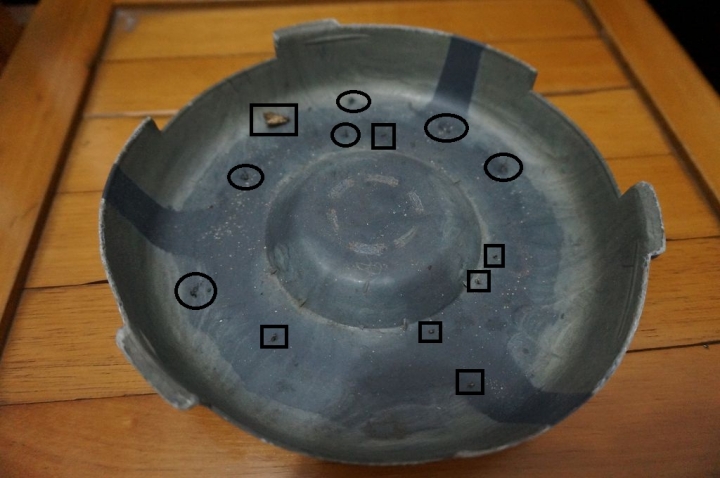

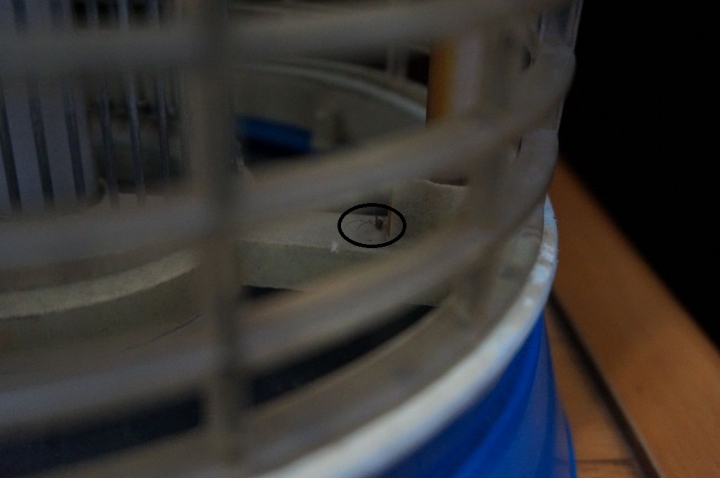

翻修完後放在後陽台一晚,戰果如下:
共計蚊子8隻 飛蛾1隻 其他小蟲6隻 ,我有在捕蚊燈透明網上塗薄薄的雪芙蘭綿羊油
本文也發佈於本人日誌 http://simon6804.blogspot.tw/
