請教日立DC冷暖變頻室內機電源裝法

johanneschuang
個人積分：781分
文章編號：60344731

781分

樓主

2016-05-25 18:00

今天洗冷氣時
結果室內機的電源線脫落
請教有人知道要怎麼裝嗎?

型號: Hitachi RAC-25VL

從室外機的電路來看
紅色線要接D
棕色線接C
請教日立DC冷暖變頻室內機電源裝法

請教日立DC冷暖變頻室內機電源裝法

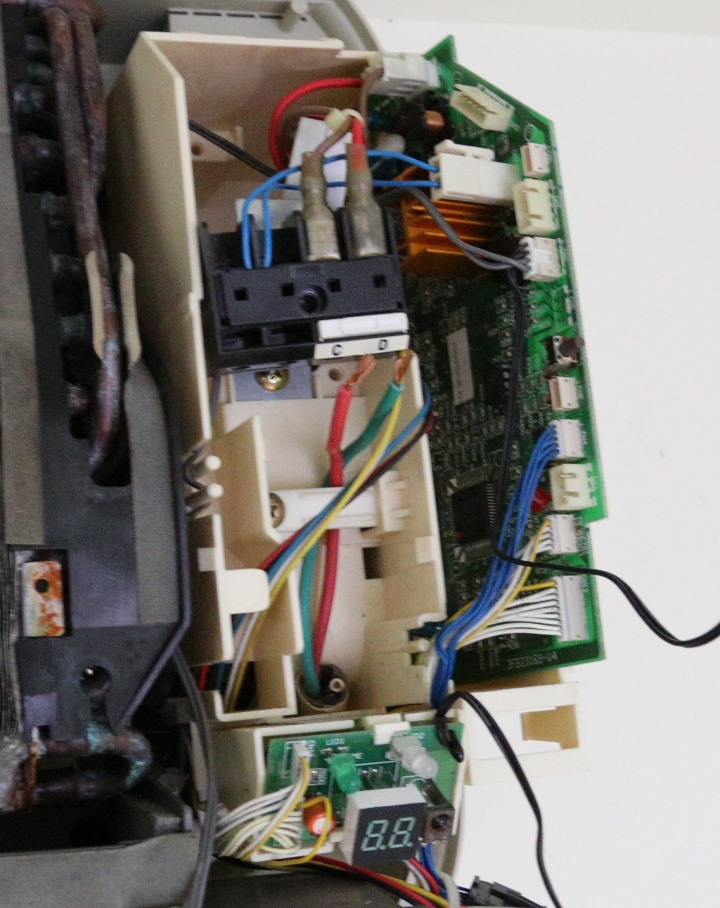

但我在室內機怎麼只看到紅色跟綠色線
請教日立DC冷暖變頻室內機電源裝法

請教日立DC冷暖變頻室內機電源裝法

到底該怎麼接阿?

2016-05-25 18:00 發佈

文章關鍵字日立 DC冷暖變頻室內機電源

拜託不要
個人積分：19分
文章編號：60345603

19分

2樓

2016-05-25 19:31

哇~自己洗室內機哦!

首先別管室外機線路圖
室內機C.D所插的線路必須與外機C.D線路一樣

簡單的說就是你去看室外機的C.D是插甚麼顏色的，內機的C.D就是插甚麼顏色
如果看外機C.D是插紅.綠，那內機C.D就是插紅.綠了解? 謝謝指教

謝謝指教

johanneschuang
個人積分：781分
文章編號：60345898

781分

樓主

2016-05-25 20:01

拜託不要 wrote:
哇~自己洗室內機哦...(恕刪)

謝謝回文
update 一下剛剛試驗的結果

1.用三用電表量室外機來的電壓, 應該是DC38V左右, 紅色線是"+".
2. 觀察PCB板子上的layout, "D"的走線蠻大片的, 應該是ground.
3. 觀察"D"跟一些DIP IC的腳都有short, 所以"D"應該是ground.
4. PCB板上有一顆diode, 剛好是分別接"C"&"D", 正極接"D", 所以"D"應該是ground.

結果就拼下去了, 把紅線接到"C",綠線接"D" , 果然亮了.
也證實之前我一開始接錯線了
好在板子上的二極體
保護了整個PCB沒有燒掉.

拜託不要
個人積分：19分
文章編號：60347532

19分

4樓

2016-05-25 22:35

還有雞婆建議一下
當初安裝人員給您用錯了，這種機子比較建議使用單心線插比較穩
他給您用絞線也是可以，但必須使用端子，不然絞線容易鬆脫
就像你現在發生的情形一樣，建議您可以去買個尖頭端子去壓接再去插比較好哦
