Miele 电陶炉220V 电线接法

peterlin100
個人積分：1分
文章編號：59548581

1分

樓主

2016-03-18 18:21

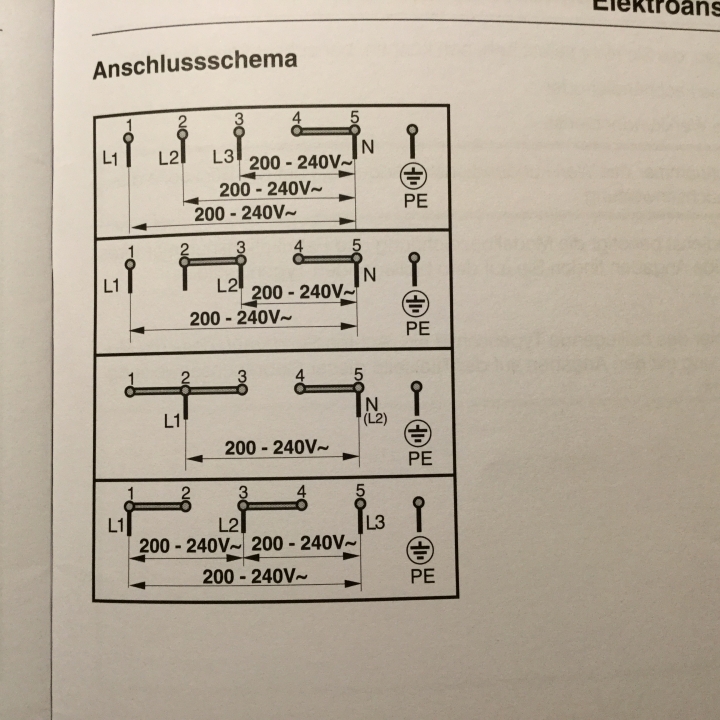

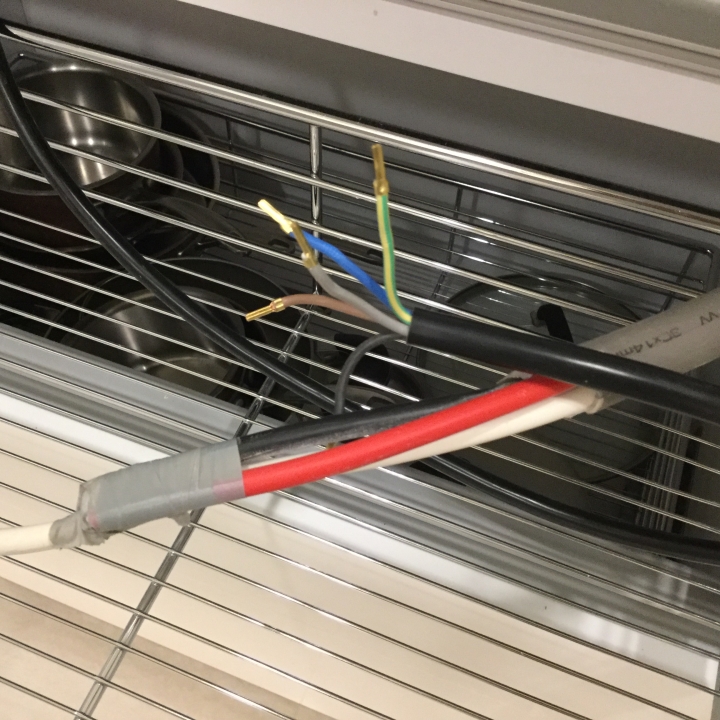

Miele 四口电炉220v,7600w有五根电线（黑，灰，蓝，棕及白绿相间條纹），前4條应该是对應四口炉，白绿相间的是什麽綫，請高手解疑.电工说是阿思防漏电的。另外说明書按图二接法，前4根单色线任一為L1接電源220V黑色線，單色線2及3為L2接電源紅色缐，單色缐4及白綠混色線為一股接地線,電工不太有把握，巳去郵賣家諮詢尚未回信，請高手解答。謝謝
Miele 电陶炉220V 电线接法

2016-03-18 18:21 發佈

文章關鍵字 Miele 電陶爐電線 220

jeckmin

jeckmin
個人積分：724分
文章編號：59550118

724分

2樓

2016-03-18 21:14

黃綠線是接地線.
--------------------
警告
本爐具必須進行接地.
將本爐具與符合當地及國家現行安全規
定的地線連接，以確保安全。必須確保
符合此項基本安全要求並定期檢測。如
有任何疑問，須交由合格的電氣技師，
檢查家中的電力接線情況。接地不良導
致觸電等後果，本公司概不負責。
-------

看中英文手冊只出3條線.

你要確認黑，灰，蓝，棕-與1.2.3.45的連接.

peterlin100

peterlin100
個人積分：1分
文章編號：59551910

1分

樓主

2016-03-18 23:57

有接地,英文手冊提到接三股電源,L1接黑線,L2接紅線,及N接地線,按上附圖第二種接法,電工沒有接歐洲電器經驗,先求教高手

ART-2006

ART-2006
個人積分：0分
文章編號：59552606

0分

4樓

2016-03-19 1:19

綠色-接地，藍色單獨一條，黑色灰色棕色三條線接一起，我以前接咖啡機的電源，是這樣接的。

peterlin100

peterlin100
個人積分：1分
文章編號：59554409

1分

樓主

2016-03-19 10:31

Art大，你的咖啡机接法，類似图第三种接法，三根单色线一股为L1,但他后面卻是单色线4和接地綫一股為N(L2). 7600w大功率，電工不敢亂試，不曉得還有其他人有経驗嗎。你的咖啡機是家用的嗎，如果是功率應小於3000W. 謝謝你的意見。

ART-2006

ART-2006
個人積分：0分
文章編號：59555631

0分

6樓

2016-03-19 13:03

我以前的工作是，營業用咖啡機安裝和維修，上面我說的接法是，單相220v的接法，一般電源線上藍色線上會特別，標示"N"，綠色會有接地標籤。
大功率機器，會單獨拉一條專用迴路，不做電源插頭，直接接到無溶絲開關上面。

peterlin100

peterlin100
個人積分：1分
文章編號：59560461

1分

樓主

2016-03-19 23:32

Art 大，我是請電工單獨拉一220V回路給電爐專用, 藍色電缐沒有印N,說明書有4種接法，按照電工留的單相220V(兩110V火缐）三股電缐紅，黑，白，以附圖第二種接法. 你的接法好像是第三種，單色電線1，2，3為一股作為L1,前面容易理解，主要是图上4，5为N (L2)．這部份就有點摸不著頭腦.照你的作法應該就是綠色為5號綫接地，4號缐如你說藍色單一條也合理，但是圖的右半邊4及5的接法令人不解。我是德國網站買的，他們的回郵也說不清楚。巳另郵MieleUSA 諮詢。謝謝提供資訊。商業咖啡機功率很大，我的家用expobar就2400W.

peterlin100

peterlin100
個人積分：1分
文章編號：59560609

1分

樓主

2016-03-19 23:48

原来附的接缐图拍不全，只有三种接法，附上4种接法供大家参考。

peterlin100

peterlin100
個人積分：1分
文章編號：59560906

1分

樓主

2016-03-20 0:19

请古狗大仙出马解疑，欧盟电线配缐標準用色，欧盟（IEC60446)
火缐（L)黑，棕，灰（按相位順序），中性綫（N)藍，接地線（Earth)綠，所以Art大接法是正確的。再次謝謝討論。

nobitaku

nobitaku
個人積分：129分
文章編號：59560919

129分

10樓

2016-03-20 0:20

peterlin100 wrote:
原来附的接缐图拍不...(恕刪)

在台灣嗎? 看起來電工拉 110+N+110 像台電的單相三線, 如果你是使用此種供電系統, 要取得 220V 只能 110(L1) +110(L2) 捨棄N, 此N是110用的,應屬於第三種接法.

其餘的接法你要有三相四線或三相三線供電系統, 在台灣要向台電申請.

你的設備這麼大, 照理是要三相三線, 我5KW電梯就已配三相三線電了,10KW 冷氣更是免不了.

跑單相三線電流很大很大.

僅供參考, 你的設備我不清楚.
