請教各位前輩們... 原本是單開關我想再增加兩個插座孔但這樣接只有單開關正常兩個插孔沒作用想請教前輩我該如何接法
單開關+兩個插座線路如何接法

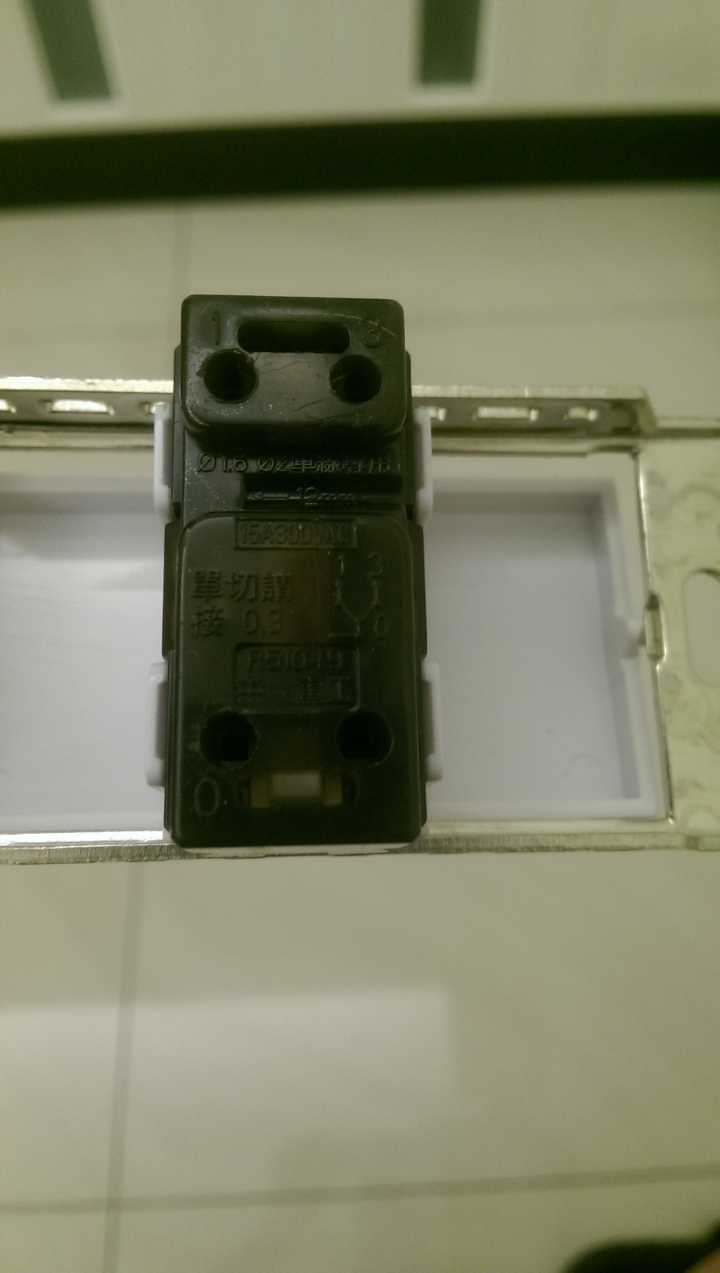

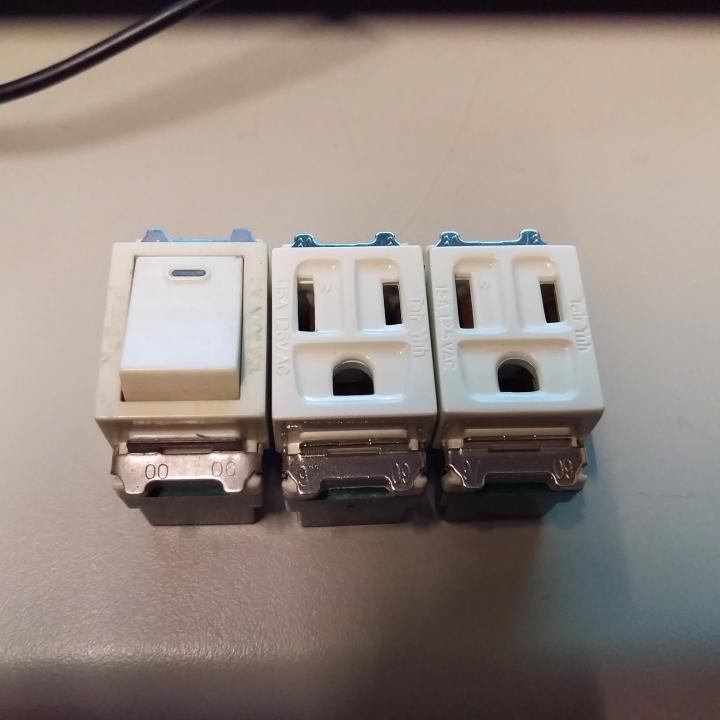

新單開關+兩個插座

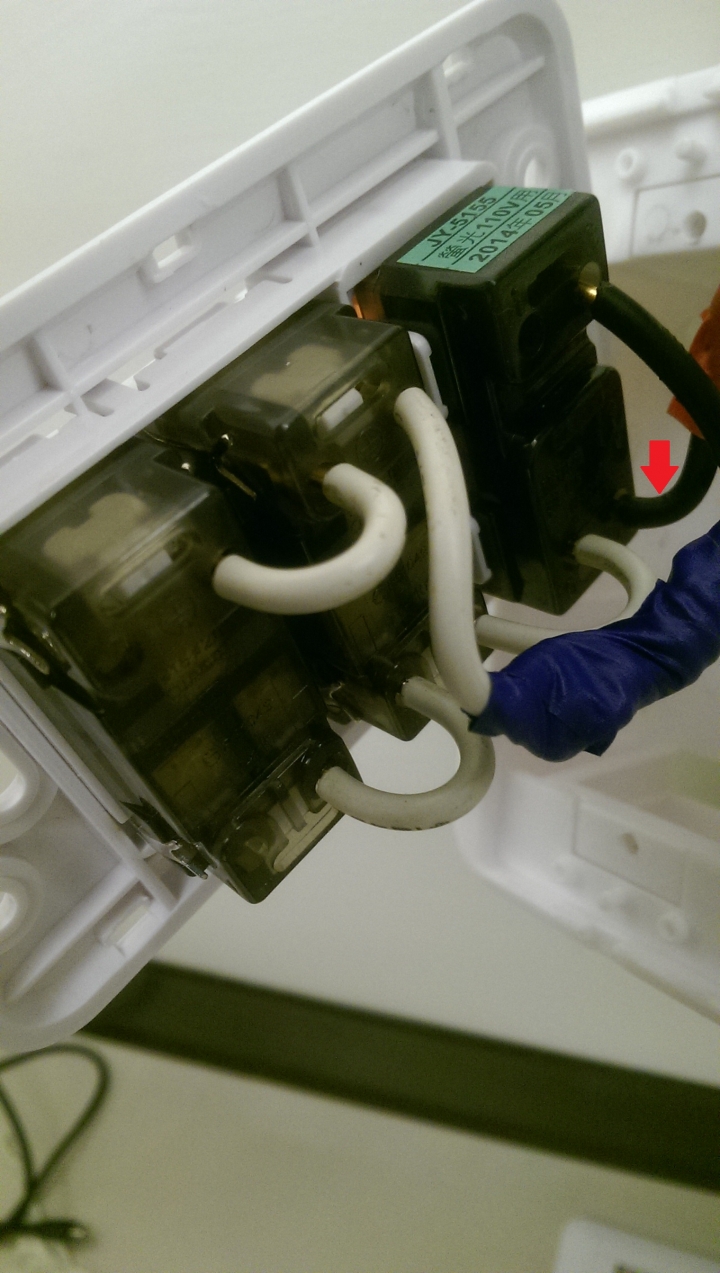

這是原本單開關只有接兩條黑色但老闆說換一單二插就要將白色拉出來插

單開關+兩個插座線路如何接法

紅色箭頭是火線(會電人的) 另一條黑與一條白我就不太清楚了

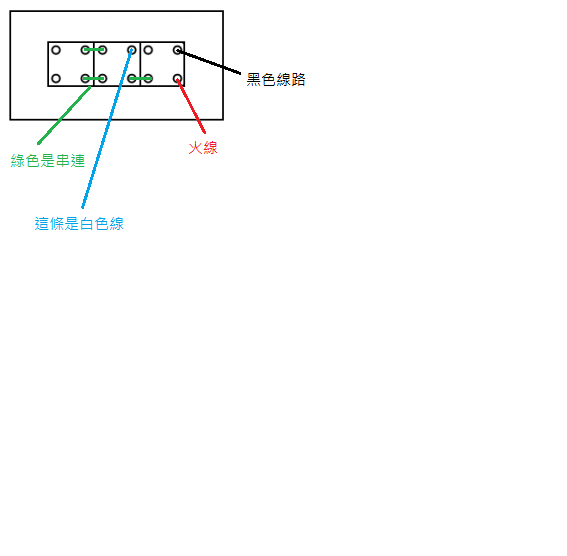

這是目前的接法
單開關+兩個插座線路如何接法

2016-02-18 17:11 發佈

文章關鍵字開關插座線路

ENJOY HTC SENSE

ENJOY HTC SENSE
個人積分：116分
文章編號：59229832

116分

2樓

2016-02-18 18:09

勸你趕快把插座後面的線通通拿掉。照你這樣接，你會燒掉你插上去的110V電器。

另外你的開關上下顛倒。
這種三孔插座你沒有其他的線，你只有辦法使用一個插座，不然你就去買兩顆兩孔插座。WNF1001，國際一顆約30元。

你的插座是三孔帶接地，你注意看你上面的符號是

Dragon5100

Dragon5100
個人積分：0分
文章編號：59230225

0分

3樓

2016-02-18 18:54

我覺得這種還是請專業的來
接法照樓上說的沒錯
也有辦法不用換開關直接用三條線捲一起封起來
再來黑色要哪條差到插座
這是有差的不靠電表你也不知道要用哪條

jackhung_web

jackhung_web
個人積分：1564分
文章編號：59230309

1564分

4樓

2016-02-18 19:04

01 SGO wrote:
這是目前的接法

你的運氣還不錯，亂接一通竟然沒出事，趁還沒釀大禍之前先拆掉吧，找個會的人來裝。
國際牌的插座也沒貴多少，你買的這種就別用了。

01 SGO

01 SGO
個人積分：1分
文章編號：59231155

1分

樓主

2016-02-18 20:49

請問前輩如現在都沒去動他會有自燃的疑慮嗎.因為人在外縣市要三.四天才會回去

ENJOY HTC SENSE

ENJOY HTC SENSE
個人積分：116分
文章編號：59231427

116分

6樓

2016-02-18 21:15

01 SGO wrote:
請問前輩如現在都...(恕刪)

只能跟你說，你這樣接，插上插頭東西會壞。

看爆哪裡而已。

l0919022554

l0919022554
個人積分：994分
文章編號：59231561

994分

7樓

2016-02-18 21:28

如果你連三孔插座有一孔是接地都不知道，很佩服你搞這東西的勇氣

我做水電這幾年，對於陌生的東西一定先請教懂的人

或是把這東西上面的符號意義搞懂才去使用，尤其是電類的東西，

上面通常都會有標示符號

DIY不反對，但是先搞懂原理跟了解如何作用再去嘗試

millais

millais
個人積分：1590分
文章編號：59236821

1590分

8樓

2016-02-19 11:33

這樣接好恐怖唷
買3孔的請多看清楚背面有個接地符號
3孔跟2孔後面孔位置不一樣
