請教LED燈條改串聯

osiris1027
個人積分：77分
文章編號：56086680

77分

樓主

2015-06-03 22:48

各位大大晚安，小弟有個問題想請教各位先進。

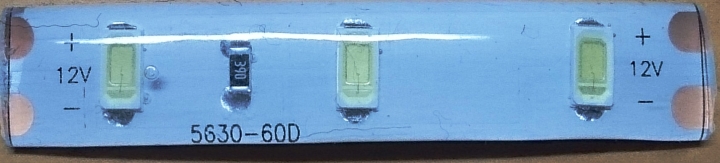

LED燈條如圖所示，因為買來時都是並聯，因此燈條的總耗電流量大，
小弟想改成串聯方式，串聯九個此燈條，總電壓為108V；

請教，若要串聯成此模式，需要另外購買何種電子材料焊接改裝呢？
1. 交流電變直流電，使用整流二極體？
2. 限制總電流為180 mA(串聯電流是固定，一顆LED耗電約60 mA，一段三顆)？
LED為5630。
3. 電容有需要嗎？
4. 煩請不吝賜教，謝謝！

若能提供材料，煩請不吝分享，謝謝。

以上，若有錯誤資訊，煩請小鞭，謝謝各位先進！
請教LED燈條改串聯

2015-06-03 22:48 發佈

文章關鍵字 LED燈條改串聯

dream4magi

dream4magi
個人積分：13分
文章編號：56088844

13分

2樓

2015-06-04 4:08

並連或串連最終算起來的功耗是一樣的.......
不知道您這樣做有什麼意義？

假設3顆一組 12v 60ma
並連五組 12v 300ma p＝12*0.3＝3.6w
串連五組 60v 60ma p＝60*0.06＝3.6w

並連　定電壓
串連　定電流
你這LED怎看都不是5050

ps：110v交流電轉直流之後不是110v喔，而是約160v

diyplus

diyplus
個人積分：241分
文章編號：56089173

241分

3樓

2015-06-04 7:25

看到你的串九段=108V=12*9 的錯誤想法...你這應該是DC12V燈條(DC24V的要訂做,吃交流的更要訂做)

如果燈條串起來就是串連,

請問,這種燈條剪開前一條一捲五公尺不就是串1000段,要12*1000=12000V去推動??????

你圖中的這種DC 12V燈條

你把燈條"串起來",但電路還是"並連"的

不是燈條串起來就是串連

你想要降功率的方法應該降電壓,這種燈條要更亮可以催到14V,要更暗就降電壓,

做法非常簡單,""但是""不是不講

因為你連"最基本的電學,串並聯交直流"判斷都有問題了@@ 即使講了再簡單,接上去可能出人命

你還是別用自己推測的去玩電(你這真的是亂玩,因為全都錯了@@)以策安全

osiris1027

osiris1027
個人積分：77分
文章編號：56089345

77分

樓主

2015-06-04 8:01

dream4magi wrote:
並連或串連最終算起...(恕刪)

大大您好，單一顆5630LED是60 mA，並聯下應該是10.8W？
出處，小弟是因為看了這篇，才有了改造LED燈條的念頭，不知這篇的說法正解是......？
還是小弟有誤會了什麼？

diyplus wrote:
因為你連"最基本的電學,串並聯交直流"判斷都有問題了@@ (恕刪)

大大您好，小弟只是想知道這篇文章的可行性。
整流二極體是去電子材料行時，老闆說的...但老闆剛好在忙，才想說先請教各位前輩們，
電學非小弟專業，只是有興趣，如有不妥，還望告知，謝謝！

以上，謝謝各位的指正，感謝。

dream4magi

dream4magi
個人積分：13分
文章編號：56093068

13分

5樓

2015-06-04 11:53

看了那篇文
有很多奇怪的地方........

首先要有一個概念
假設led發出的光強度相同
那麼串連或並連功率絕對是一樣的

他的意思是在變壓的過程中會有損耗
所以9串*12v＝108v 與110v相近
想屆此減少損耗
但110v轉直流為160v還是要降壓的

他列的那個零件就是先做橋式整流再做電容降壓
一般用於led省電燈泡裡

再者指用原來的架構
會有一個110v ac轉12v dc的變壓器
現在使用開關電源架構的變壓器效率已經很好了
實在不需要這樣去改裝

另外說實話這種燈條本來就是給12v用的
所以裡面多了一個限流電阻
如使用他所說的那個整流降壓模組是不需要燈條內這個限流電阻的
到最後這個限流電阻才是浪費電的主要來源
用線上led計算器算一下
電源12v
led驅動電壓3.7v 串連3個
限流電阻39歐姆
算出來電流27ma
*each 39 ohm resistor dissipates 28.431 mW
*the wizard thinks 1/4W resistors are fine for your application Help
*together, all resistors dissipate 28.431 mW
*together, the diodes dissipate 299.7 mW
*total power dissipated by the array is 328.131 mW
*the array draws current of 27 mA from the source.
電阻消耗28.431 mW
led消耗 299.7 mW
所以電阻消耗了8.7％功率，這才是浪費。

nobitaku

nobitaku
個人積分：144分
文章編號：56098342

144分

6樓

2015-06-04 17:32

osiris1027 wrote:
出處，大大您好，單一顆5630LED是60 mA，並聯下應該是10.8W？...(恕刪)

那塊鋁基板上的 3 顆 LED 本就是串聯再加串 1顆39Ω模式下.

不是並聯!

出處所指並聯是指本將9塊 12V 鋁基板並聯, 使用變壓器降壓 12V 供電, 他想改9塊 12V 鋁基板串聯升壓接近 110V, 捨棄變壓器.

可以用, 但問題樓上大大都說了.

要用整流二極體, 主要是交流反電會立即燒毀 LED, LED 逆向崩潰電壓都很低. 電容有 2顆, 巧克力色那顆是他拿來限流, 另一應是濾波.

應該是在賣那塊板, 自己弄這種用法電路都要算過, 那顆39Ω也應拿掉.

ps.
LED 並非電壓決定電流, 是電流與LED 內阻決定 "呈現的"順向電壓Vf, 每顆 LED 內阻都不同且隨溫度上升而降低, 電壓不會一致.

紅黃外額定電流下, "呈現的"順向電壓 Vf 大約在 3.3-3.6V.
5630/5730, 額定電流120-130mA, 約 0.5W

電壓不是你指定的, 是台電, LED,溫度決定的. 不是用 xxV*幾顆.
