浴室除霧鏡開關要怎麼接?

533398

533398
個人積分：16分
文章編號：55821778

16分

樓主

2015-05-16 18:34

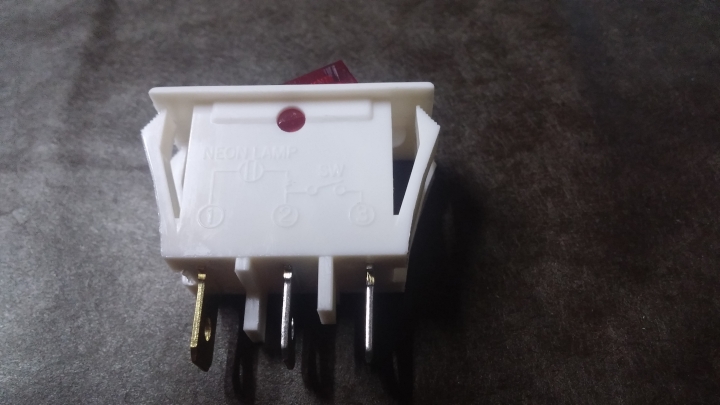

請問浴室除霧鏡開關線要怎麼接?開關上有畫電圖但我不會看.請教電源線跟鏡子接出來的2條線,應該接在1.2.3哪裡.

2015-05-16 18:34 發佈

文章關鍵字浴室除霧鏡

Alex7378

Alex7378
個人積分：323分
文章編號：55823586

323分

2樓

2015-05-16 22:01

533398 wrote:
請問浴室除霧鏡開關...(恕刪)

鏡子接13
插頭接12

AKB濕吧

AKB濕吧
個人積分：1237分
文章編號：55825904

1237分

3樓

2015-05-17 2:31

Alex7378 wrote:
鏡子接13插頭接12...(恕刪)

謝謝你

533398

533398
個人積分：16分
文章編號：55868285

16分

樓主

2015-05-20 1:50

Alex7378 wrote:
鏡子接13
插頭接12...(恕刪)

前2天我弟幫我接了,我看了一下他的接法剛好跟你相反插頭接13鏡子接12,使用上也正常.這我真的不懂.
感謝大大!!

wawanan

wawanan
個人積分：122分
文章編號：66240225

122分

5樓

2017-10-28 15:30

請問插頭或是鏡子各有兩線，
例如插頭兩頭線接1,3時，有沒有哪一條是要接1，哪一條是要接3，
還是兩條隨意接1,3都可以呢？

煙雲煙

煙雲煙
個人積分：950分
文章編號：66240419

950分

6樓

2017-10-28 16:00

wawanan wrote:
請問插頭或是鏡子各有兩線，
例如插頭兩頭線接1,3時，有沒有哪一條是要接1，哪一條是要接3，
還是兩條隨意接1,3都可以呢？

以下圖這開關定義來舉例，中性線接1，火線接2。

煙雲煙

煙雲煙
個人積分：950分
文章編號：66240446

950分

7樓

2017-10-28 16:04

533398 wrote:
前2天我弟幫我接了,我看了一下他的接法剛好跟你相反插頭接13鏡子接12,使用上也正常.這我真的不懂.
感謝大大!!

開關定義符號的問題。

如果改成A、B、C，就會變成A、B接插頭，A、C接浴鏡電熱線。

wawanan

wawanan
個人積分：122分
文章編號：74840973

122分

8樓

2019-09-29 18:13

最近浴室除霧鏡的這開關暴爆開了，
看了原本的接法，是插頭接1,3，鏡子接1,2，(跟4樓說得一樣)
看完這篇全部文章，都是說插頭接1,2，鏡子接1,3，
為什麼會有不一樣呢？
謝謝。
(過幾天再去電子材料行買帶電開關)

babado

babado
個人積分：361分
文章編號：74861553

361分

9樓

2019-10-01 13:01

鏡子接13插頭接12：開關off-氖燈亮。開關on-氖燈滅，除霧中。

鏡子接12插頭接13：開關off-氖燈滅。開關on-氖燈亮，除霧中。

babado

babado
個人積分：361分
文章編號：74861554

361分

10樓

2019-10-01 13:01
