數位家庭.."專題版"..更新..

小弟剛從某大學畢業..其實從五專的時候我就對數位家庭滿有興趣的..
所以專題都以數位家電來著手..
而我的專題是以控制家電為目標..
附加的是家庭保全和火災偵測..
因為我的老闆要我找一個東西來做控制..
所以我就以電風扇來做控制..
其實這個專題是我下了許多的精力來發展的..
從無到有..不斷的實驗..而且還沒有學長可以參考..
可是因為此專題..我才可以在畢業典禮上..上台領獎..


我是利用8051做外部設備狀況的控制和讀取..
也就是8051隨時的偵測外部訊號..
再利用RS-232回傳給電腦外部的狀態..
如果要控制的話..也是一樣..
電腦主控台下命令給8051..再做判斷..再去控制外部狀態..
而網路的部份是利用 winsock 控制項..
自己再決定通訊的命令..隨時的傳回設備狀態..

其實做了那麼久，還是有許多要考慮的地方..
像是佈線是一個滿大的問題的..
你總不能花一個大的工程拆裝潢來佈線吧..
如果用 RF 來控制的話，則設備狀況回傳可能就有點因難..
其實我有想到一個滿簡單的..不會去破壞裝潢的..
也就是利用高科技的 Homeplug 的產品..
因為是利用家裡的電源線來傳資料.
所以就不用破壞現有的裝潢..
設備只要插著電..隨時都可以傳資料..
所以 Homeplug 是做數位家電的利器..
但是做起來的成本可能會相當的高..

而數位家電又可以分為 PC base 和 免用 PC 的..
一般大家都知道..電腦跑 windows 會當機..
所以利用電腦來做監控主機有可能做因為當機而造成資料不正確..
而且電腦二十四小時都要開著..耗電量也是相當的驚人的..
所以 PC base 以後可能不是做數位家電的主流..
而以後可能是利用單晶片或是 DSP 加上乙太網路...
因為單晶片或是 DSP 是很難當機的..除非程式架構很差..
利用單晶片或是 DSP 當設備的主控台..
如果要讀取設備狀態的話..
我就用一般電腦透過乙太網路給單晶片或是 DSP 要求..
再用網頁的方式來顯示設備的狀態..
而且單晶片或是 DSP 耗電很小..
對錢也是很省的..
所以我想單晶片或是 DSP 的數位家電有可能是以很發展的方向..

專題的架構圖

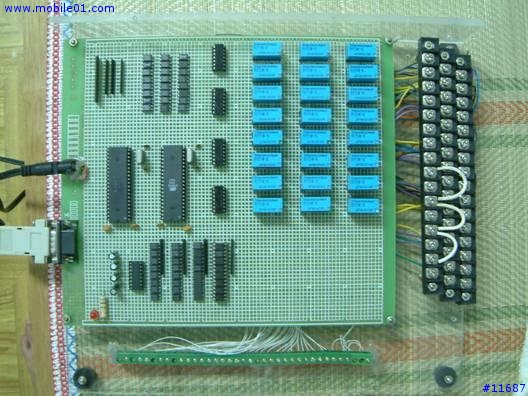

硬體外觀





而我的專題有以下的功能..

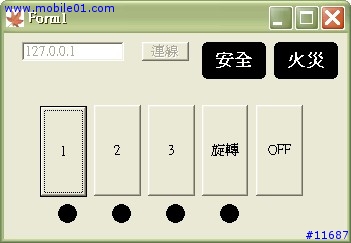

1.視窗化設備控制

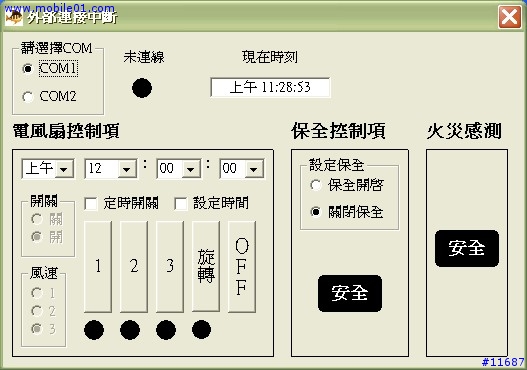

主控台的程式..

2.設備狀態的傳回
我的主控台可以即時的得知外部設備的狀況.

電風扇開啟了..

3.外部按鍵設備控制
外部按鈕的訊號會傳到主控台上..
再去判斷是否要開啟.

4.設備定時開啟或關閉
5.保全系統
6.網際網路設備控制

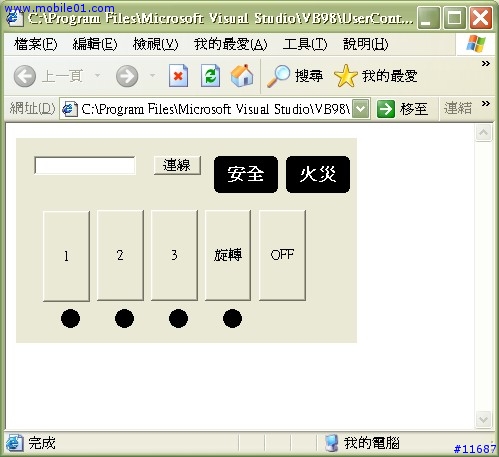

網頁控制畫面.


遠端電腦上的小程式.

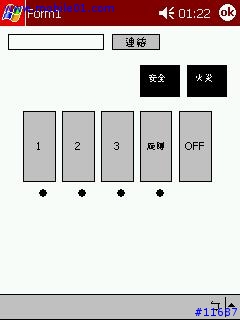

7.無線網際網路設備控制
無線網路是利用 PDA.. 我是用e740..可是現在賣掉了..因為要當兵..哎..

我是利用 evb 開發的..

8.消防系統
9.電子郵件通報

圖不是說很多..因為當時忘記要拍照了..
所以現在的報告內容不是很精彩..
大家多多包含丫..
