傳統插座更換國際星光配線問題

kevin40912
個人積分：81分
文章編號：51198429

81分

樓主

2014-07-20 10:03

請問各位高手，家裡原本是傳統的一開關二插座型的面板
因為使用年份已久，想更換為國際星光面板

今天早上施工時，照原配線插上，結果一送電卻馬上跳電
請問是哪邊弄錯了嗎?

這是原本的配線，從圖片上看來，上方兩個是插座
下方那一個則是房間日光燈開關
傳統插座更換國際星光配線問題

這是新買的星光插座

背面是這樣，是線接錯了嗎? 原本房間日光燈的開關是三路(雙切)的

傳統插座更換國際星光配線問題

2014-07-20 10:03 發佈

文章關鍵字傳統插座國際星光配線問題

yuyuan

yuyuan
個人積分：22分
文章編號：51198926

22分

2樓

2014-07-20 10:48

原本的配線是火線及地線接在一起，當然會短路跳電，把斜的那條黃線拆掉不接就ok了。

jameshcm

jameshcm
個人積分：9分
文章編號：51198960

9分

3樓

2014-07-20 10:52

最後一張照片，兩條黃線都接到右邊0是錯誤的，這樣等於是短路；還有這顆開關是三路開關，不是單切開關

kevin40912

kevin40912
個人積分：81分
文章編號：51199023

81分

樓主

2014-07-20 10:57

yuyuan wrote:
原本的配線是火線及地...(恕刪)

感謝 ... 晚點再試試看

Mobile 01

kevin40912

kevin40912
個人積分：81分
文章編號：51199029

81分

樓主

2014-07-20 10:58

jameshcm wrote:
最後一張照片，兩條黃...(恕刪)

了解，所以就向上一位大大說的，把斜的那條黃線拆掉就OK了嗎?

Mobile 01

lily11533

lily11533
個人積分：391分
文章編號：51199166

391分

6樓

2014-07-20 11:12

先要看背後的數字符號(0/1/3/4/W)才去接，不同廠牌型號會有差異

monkey0130

monkey0130
個人積分：282分
文章編號：51199232

282分

7樓

2014-07-20 11:18

有關電的DIY還是交給專業的吧
短路如果大條一點就是火燒厝

台南溫仔

台南溫仔
個人積分：320分
文章編號：51199814

320分

8樓

2014-07-20 12:14

kevin40912 wrote:
請問各位高手，家裡原...(恕刪)

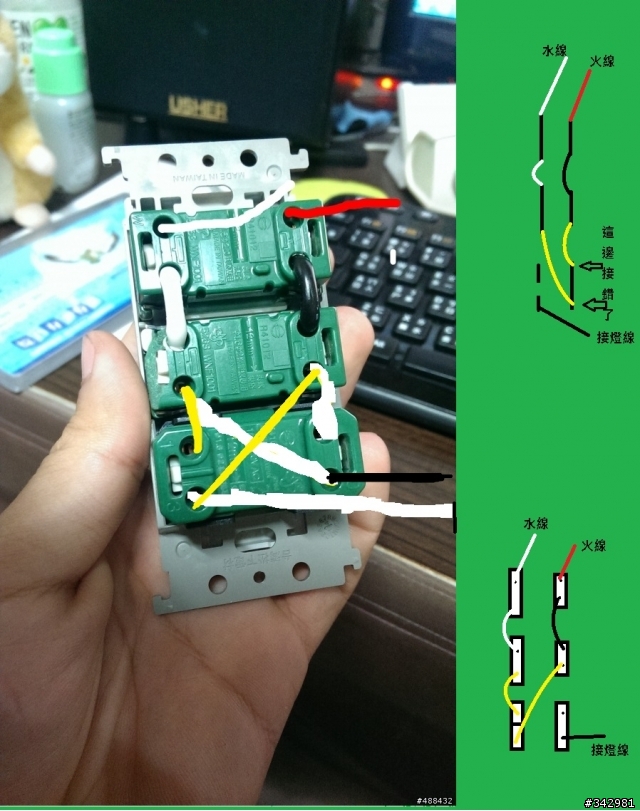

開關那邊接錯了，建議估狗一下弄懂雙切開關跟單切開關比較好。
有些東西還是要先做點功課比較好，免得像新聞上的那位疑似想自行換總電源無熔絲開關的仁兄，搞到自己掛掉。

不長眼

不長眼
個人積分：6528分
文章編號：51200730

6528分

9樓

2014-07-20 13:43

台南溫仔 wrote:
開關那邊接錯了，建議...(恕刪)

標示的真清楚
給您一個讚......

請願取消林鄭家族的英國護照.https://reurl.cc/VaWZqQ

a58301002

a58301002
個人積分：0分
文章編號：51200796

0分

10樓

2014-07-20 13:52

舊式雙切配線法，舊開關與新開關，上下顛倒，注意看上面有號碼，0，1，3，紅線接1or3;白色接1or3,黑色接0
