請問新裝插座的問題

bannson15
個人積分：0分
文章編號：49283664

0分

樓主

2014-03-24 12:31

各位好，
小弟家裡室外想加裝兩個插座在陽台天花板。陽台原來是有插座孔的，因為很少使用而拆掉。後來室內多裝一個廁所，裡頭燈具的電源就從陽台天花板拉到室內。

現在想把原來陽台天花板的插座恢復。

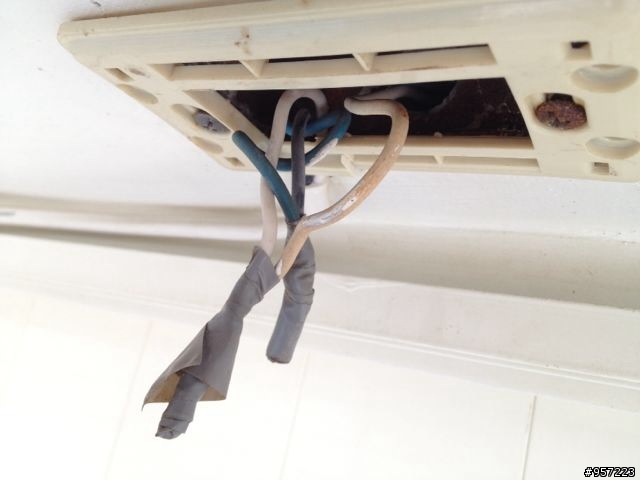

昨天加了插座上去後發現，廁所的燈要打開，陽台天花板插座才會有電。

胡亂做了一些修改，結果燒掉一個插座一個開關XD

想請問是哪裡出了問題??要如何讓開關不影響陽台插座的電呢?

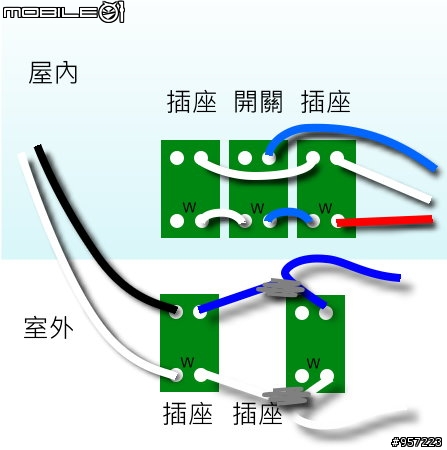

以下是依照現場所畫的配線圖
小弟沒學過電子所以有錯請多包涵

請問新裝插座的問題

2014-03-24 12:31 發佈

文章關鍵字新裝插座問題

ashin0423

ashin0423
個人積分：1分
文章編號：49287078

1分

2樓

2014-03-24 15:34

你需要在室內插座位置拉兩條線路到室外，不要經過電燈的迴路就可以了!

bannson15

bannson15
個人積分：0分
文章編號：49289818

0分

樓主

2014-03-24 17:47

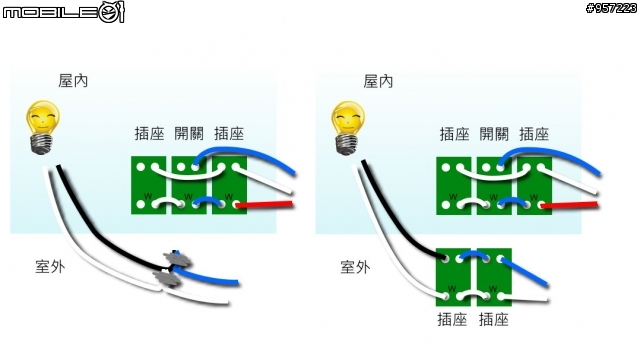

請問像這樣可以嗎 @@把它變成兩叉線@@

luzibin

luzibin
個人積分：2184分
文章編號：49290357

2184分

4樓

2014-03-24 18:19

您應該誤會他重拉兩條線的意思了。

我用簡單一點的話說明，看看您瞭不了解。

電燈只要一條火線(110V)出去，經過開關，再到電燈A端。電燈B端回到家裡迴路的地線(0V)，所以開關上根本沒有地線的線(因為地線不用經過開關，所以開關上看的到的電線都是火線而已，開關旁沒有地線，所以無法增加插座，除非再拉一條地線過來)，您想在開關與電燈間多加插座，那是不可能的，因為都是火線。

依您的上圖來看，你必須單獨將紅線(110V)與白線(0V)拉到想做插座的位置，而電燈的線完全不用動。

補充說明，原本您的配置，如果不開電燈，一切都是完美的，但只要一開電燈，馬上短路。
