承壓式真空管太陽能熱水器~強制循環系統

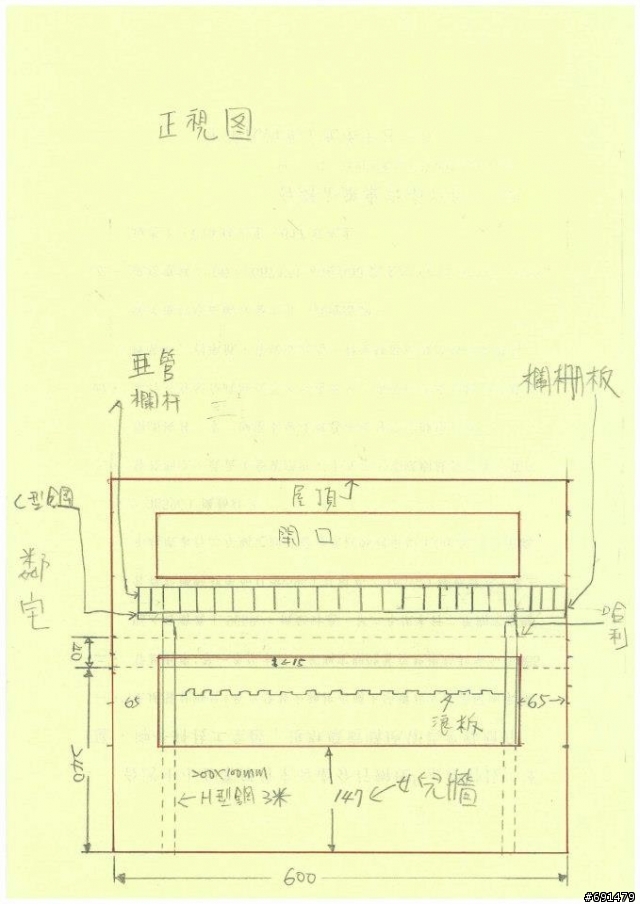

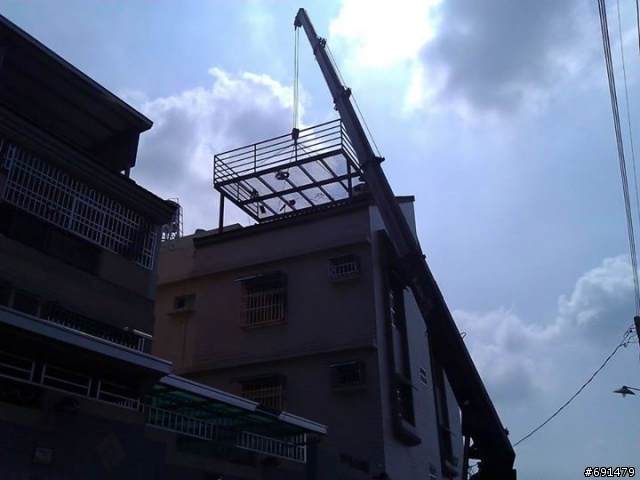

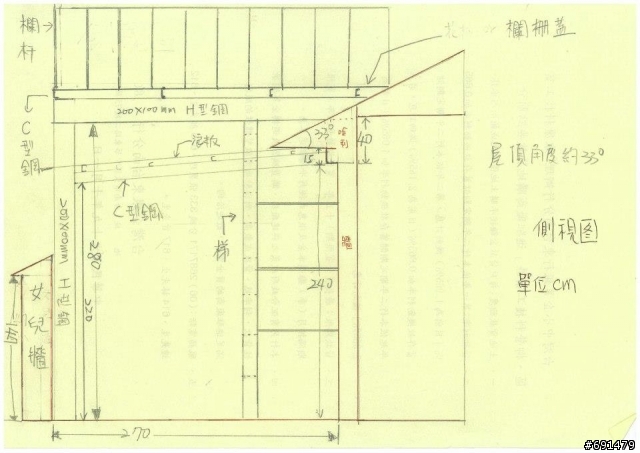

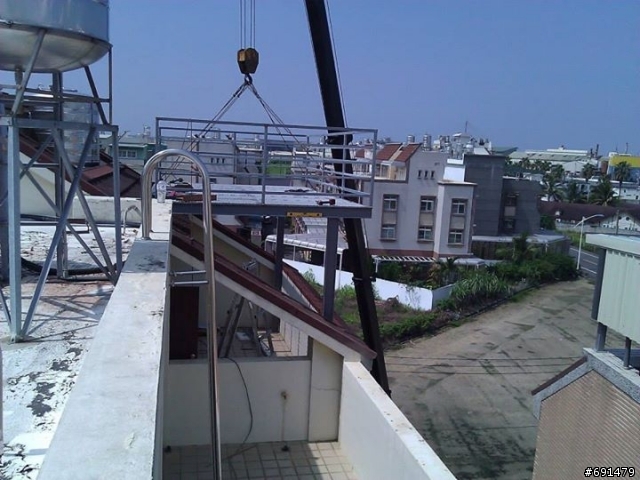

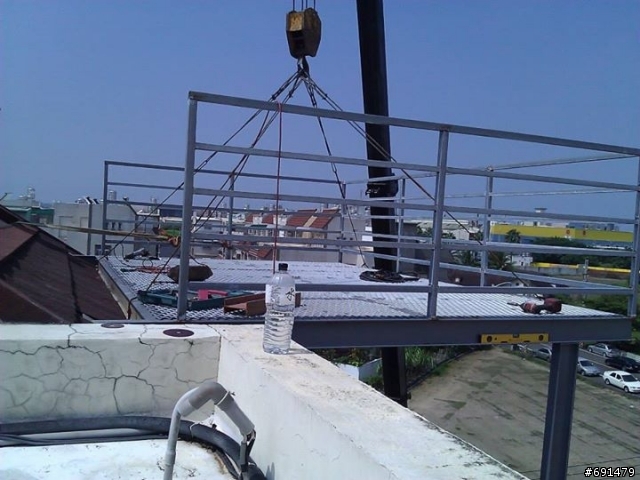

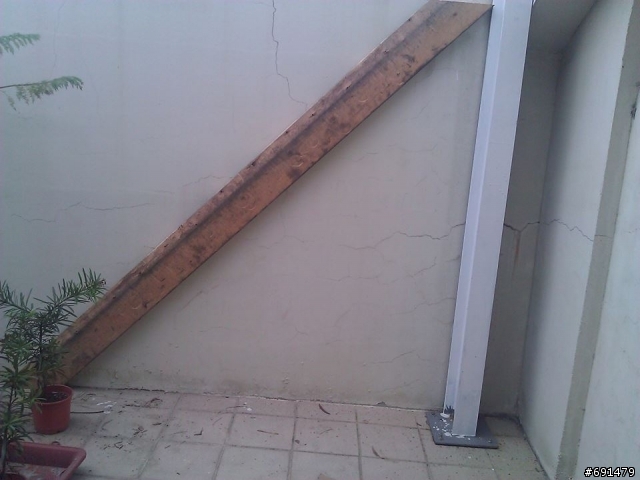

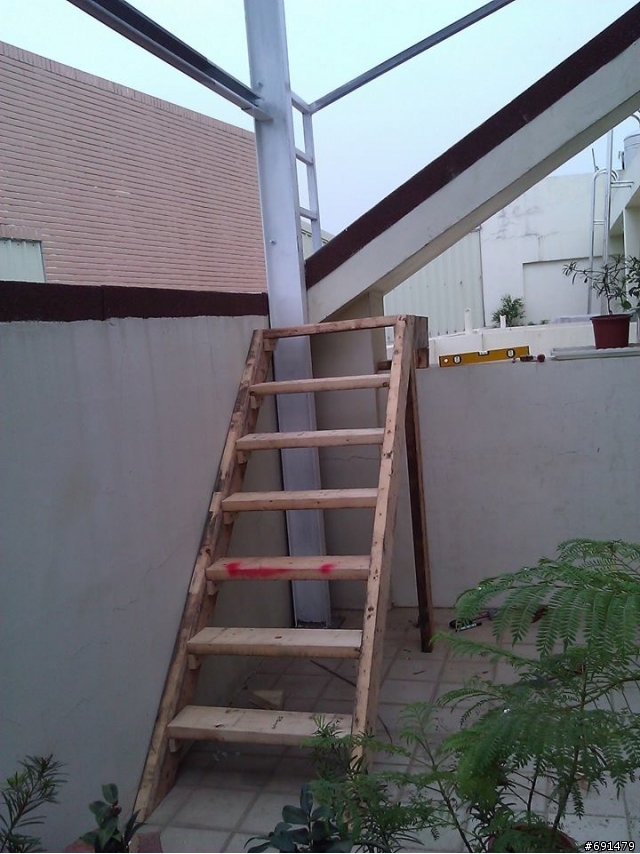

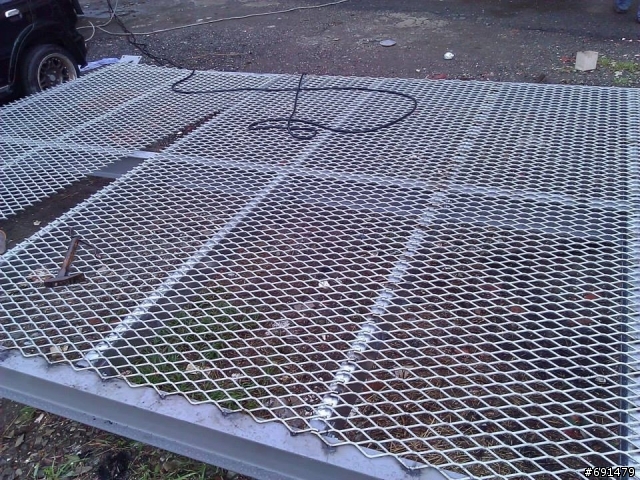

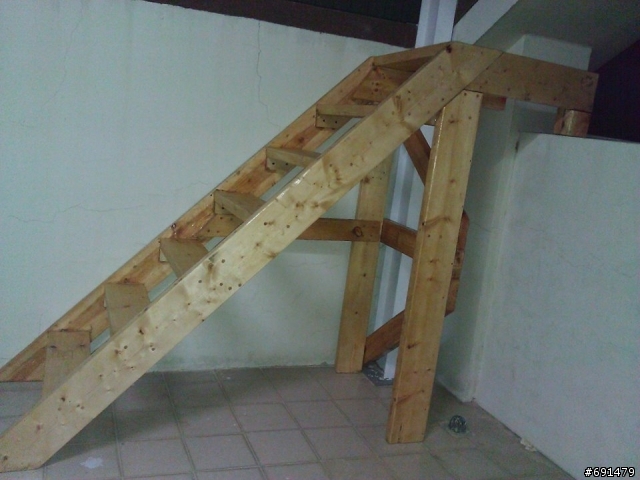

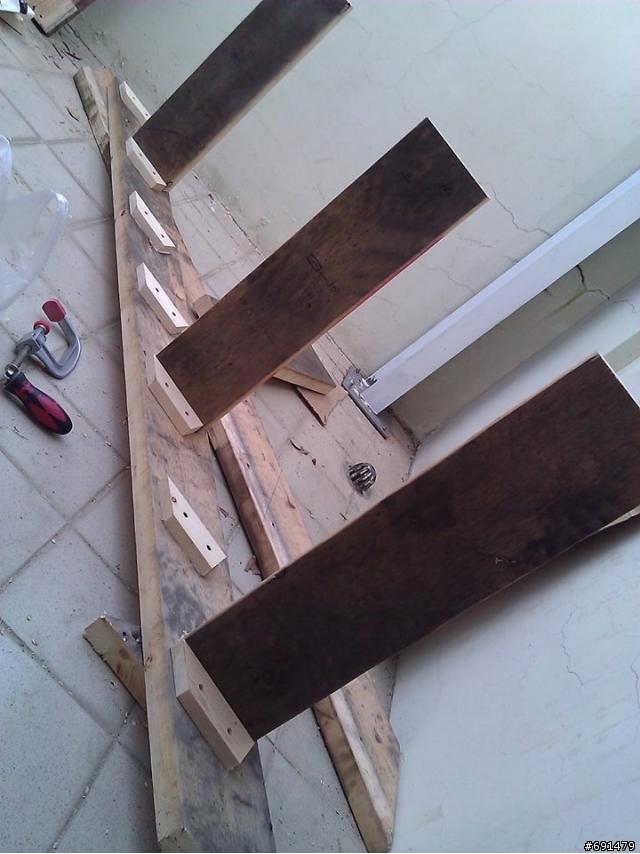

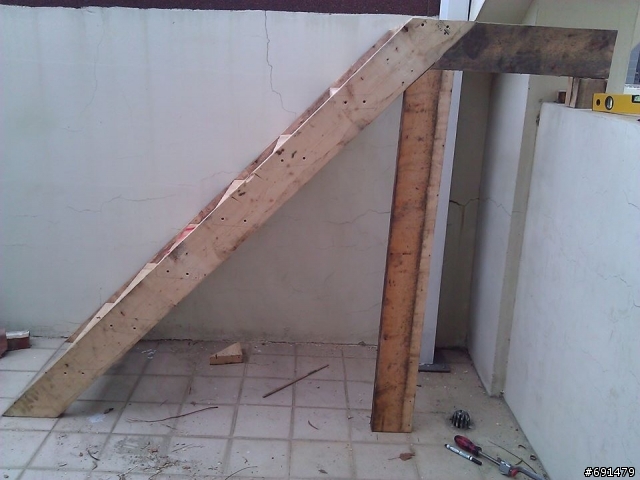

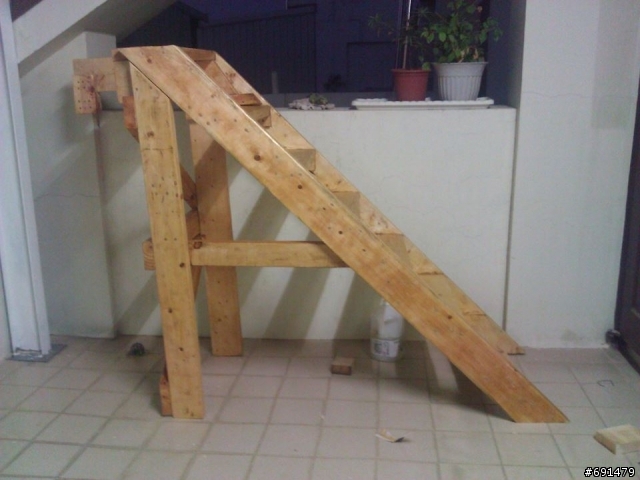

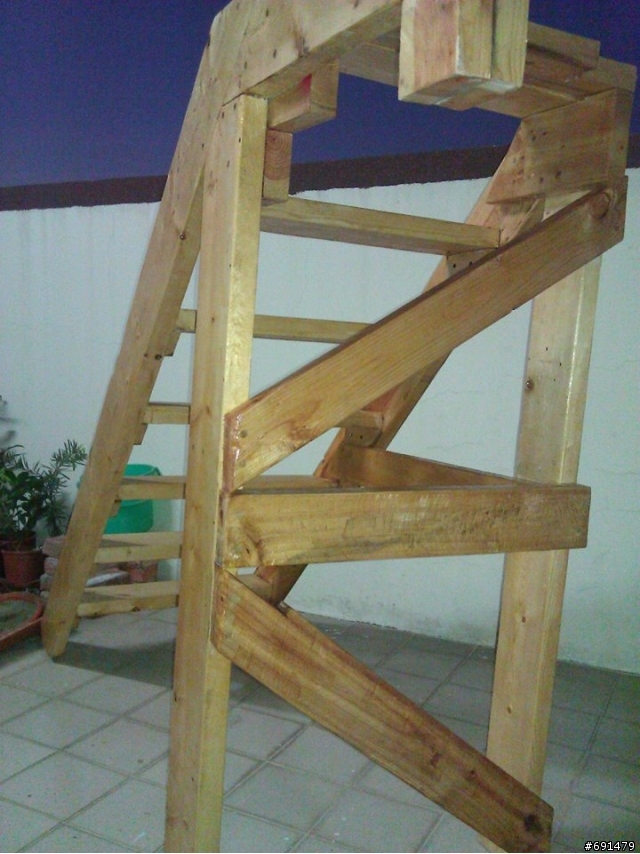

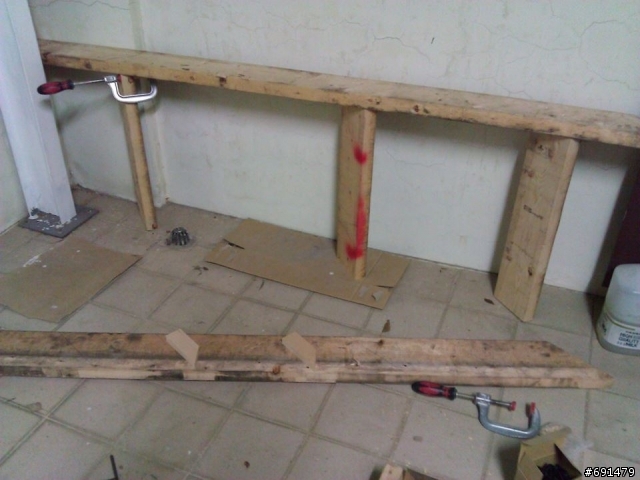

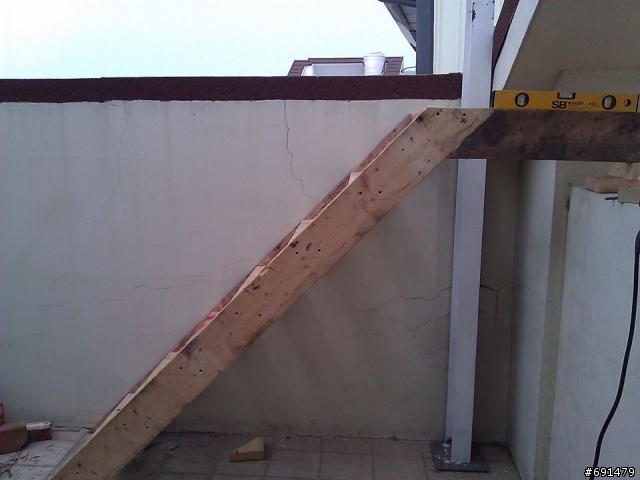

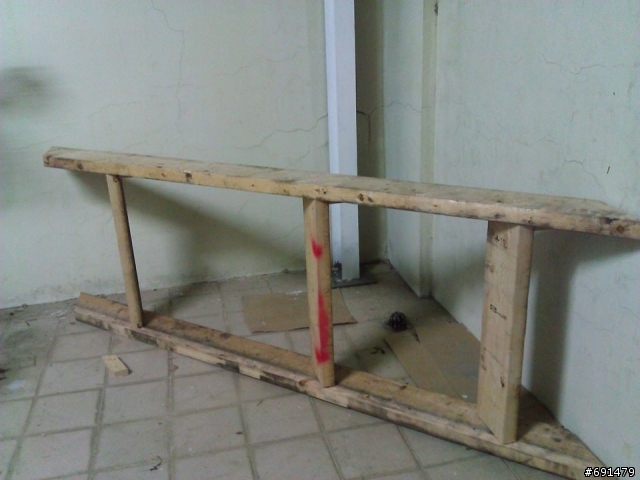

斜屋頂，正面朝東南偏東，H型鋼和C型鋼為DIY自行施工

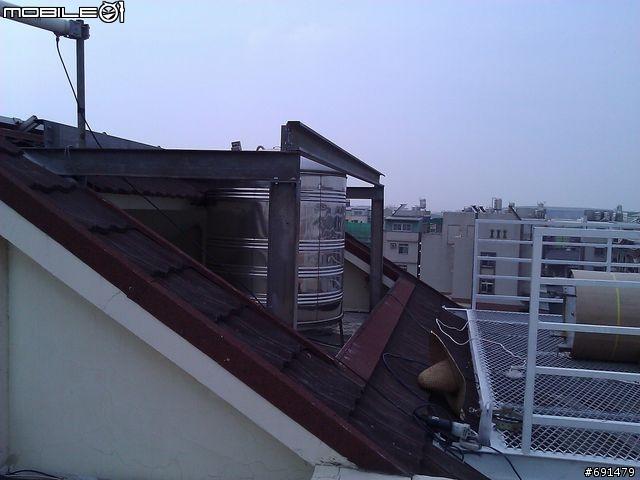

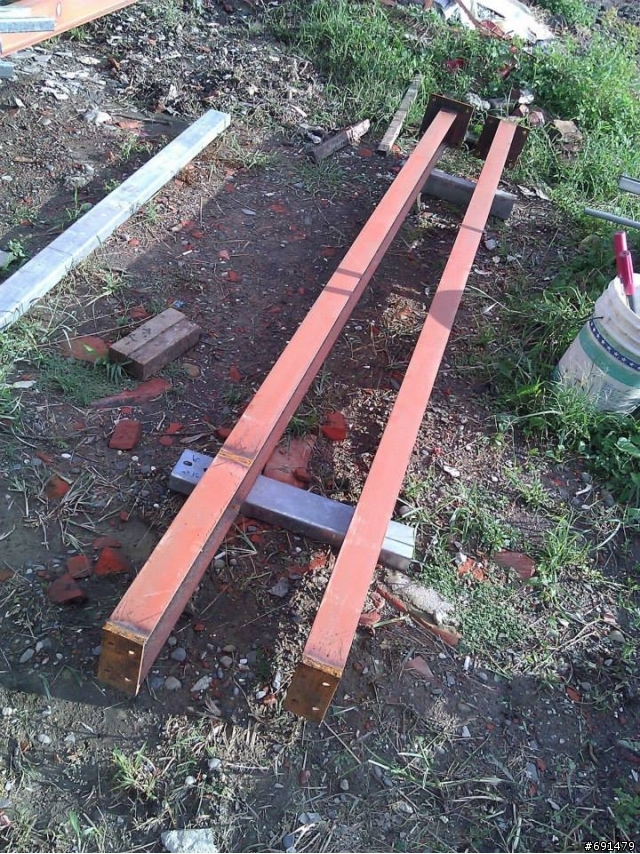

鋼架側面，天線為WIFI天線，150H型鋼和150C型鋼。主結構鎖螺絲，和建築物間打白鐵壁虎固定。倒在旁邊的是太陽能儲熱桶，和我的草帽。

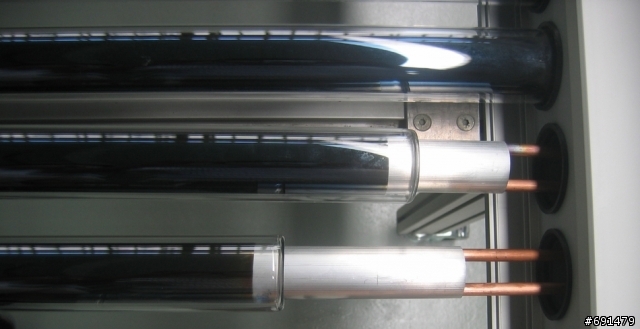

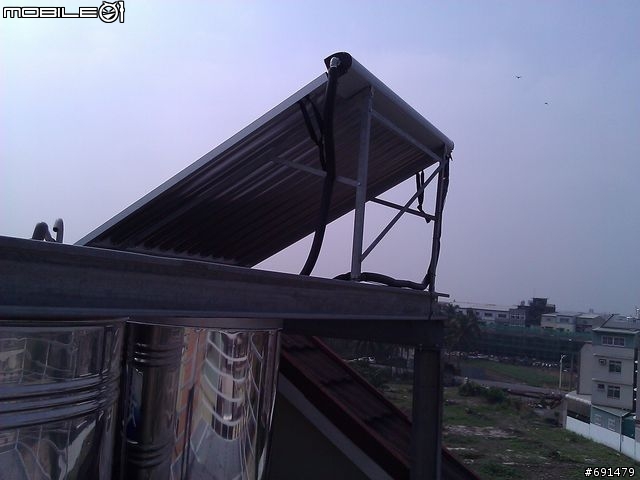

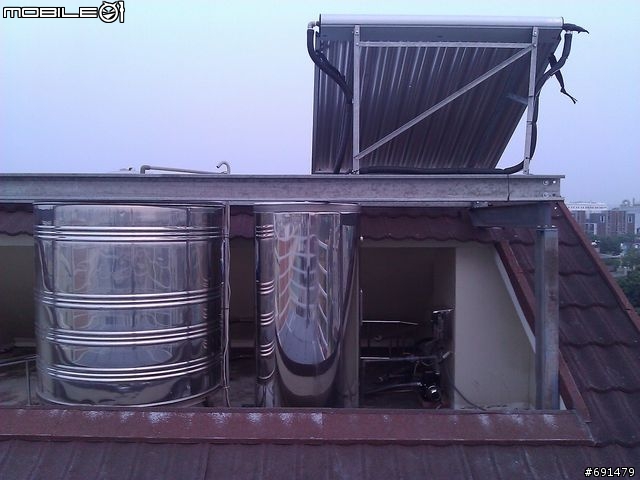

一片169X139公分，厚度10.5公分，真空管沒插在儲熱桶上。板子下面那捅閃閃發亮的桶子，正是儲熱桶。

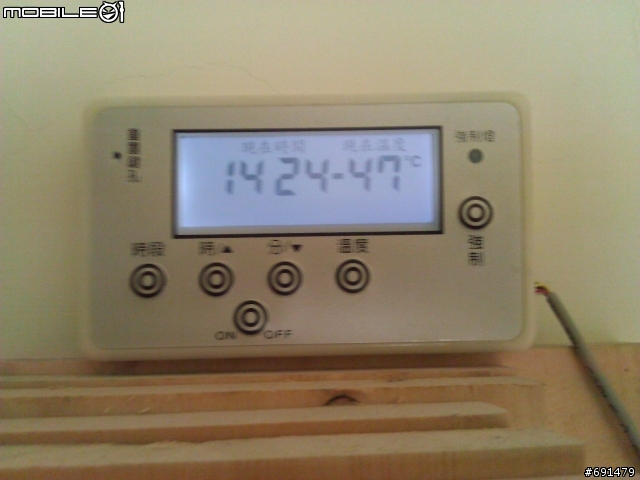

太陽能熱水器原理，熱水上升冷水下降，但這種屬於強制循環系統，當板子溫度高於桶子3度C時(可自行更改溫差)，這棵循環馬達起動帮水，將桶子的冷水打上去，熱水擠進桶子。

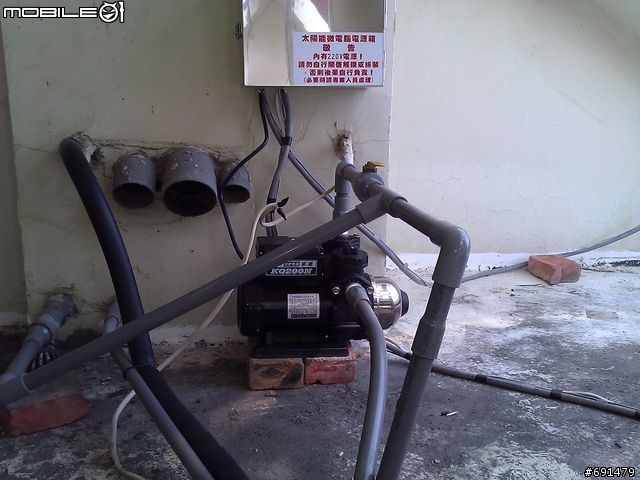

由於水塔沒升高，所以增加一顆加壓馬達，同時對冷熱水加壓，效果真好，尤其是天氣冷的時候，有SPA的效果。PS:管路接的有夠亂，人不在現場就是這樣，剛好朋友外找，結果上去已經裝好，打算自己將管線重接。

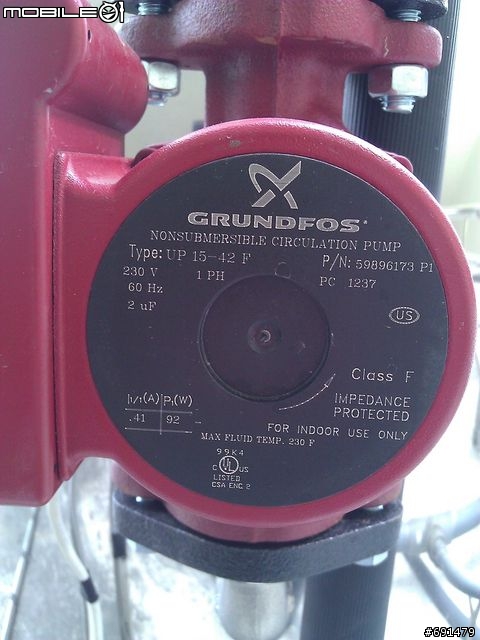

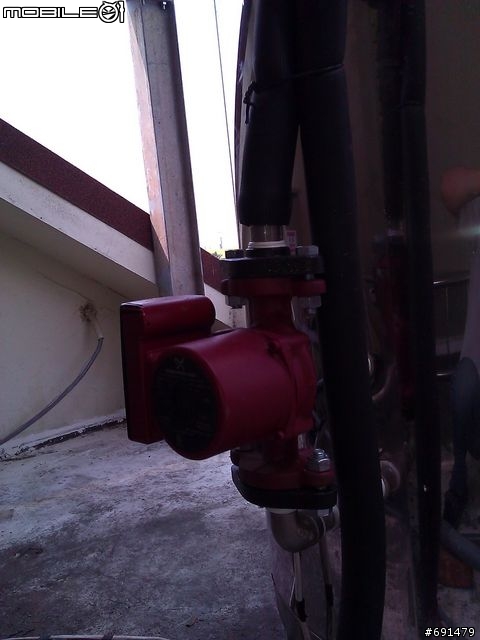

葛蘭富渃循環馬達，只有120W，大部份的時間是靜止的，當上下溫差達3度C時，起動循環

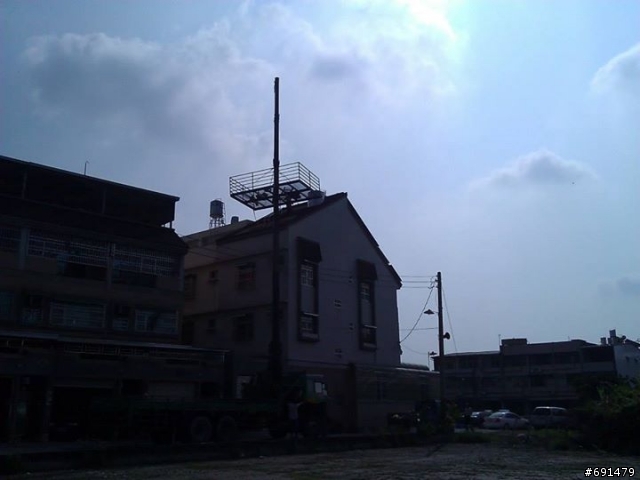

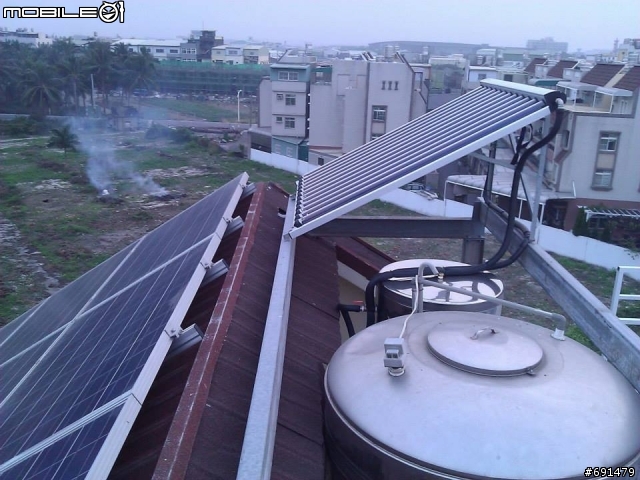

裝好了，背面圖，水塔兩噸，儲水桶400公升。通常400公升的桶子至少得三片板子來加熱，這組就只用小小的一片。

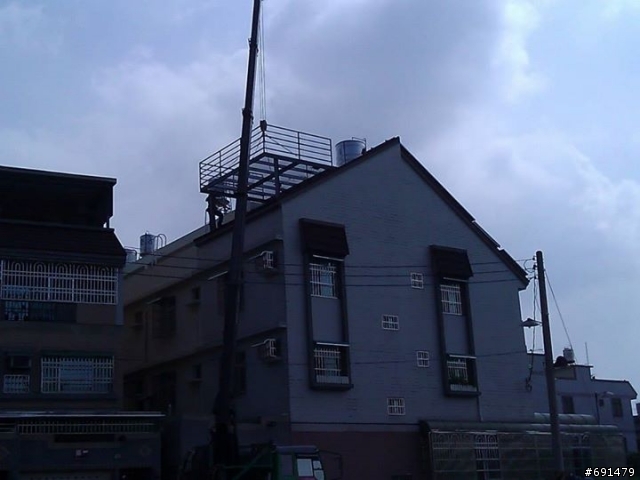

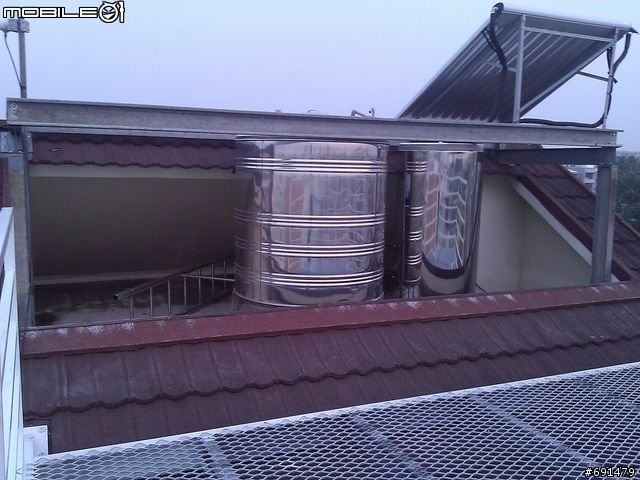

另一各角度

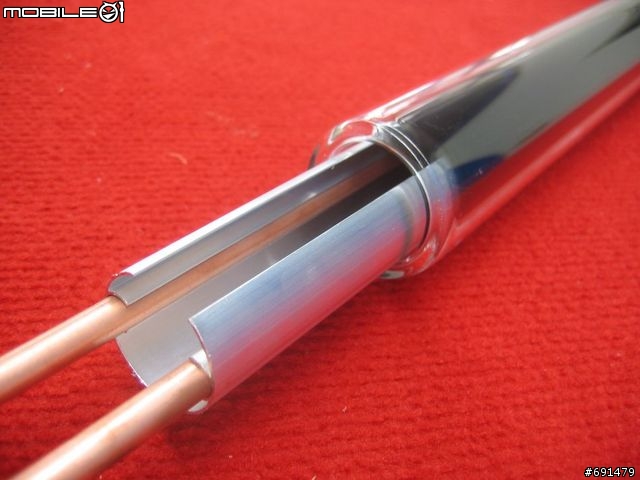

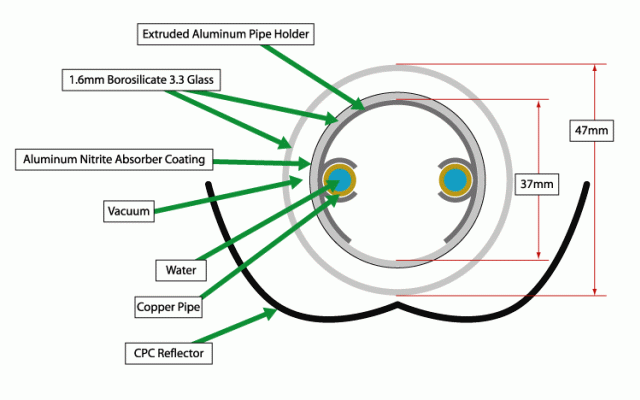

破管不漏水構造圖。


一月完全沒使用到電熱，12月好像有開過一兩次電熱，加熱時間約為10分鐘左右。

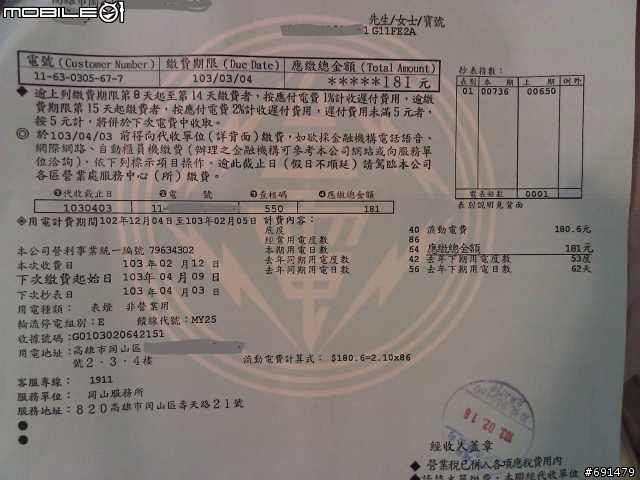

本期電費2-3-4樓同一顆電表，計費時間102年12月4日~103年2月5日，共181元
1樓用電則為257元。
成員只有兩個大人。
