家用單向三線與無熔絲開關的配線疑問

超頻小子
個人積分：25分
文章編號：48207877

25分

樓主

2014-01-13 13:58

小弟家中請水電師傅家的配電箱怎麼看怎麼奇怪,
在不久前更發生了奇怪的事情,
所以特來請教,
以下為大致上配電箱的線路圖,

不久前小弟為了更換牆上故障的插座,
為了安全所以將無熔絲開關關閉,
關閉順序為=>電燈(110v)=>熱水器(220v)=>電動門(220v)=>單向三線總開關

問題來了
小弟在關閉電燈的無熔絲開關(110v)的同時,電腦的電源供應器居然蹦了一聲,
冒出火花然後燒燬,同時間喇叭也故障,

小弟雖然是電機科系畢業,但唸書的時候有點太混,學的不夠透澈,
不明白為何關閉無熔絲開關會造成電腦燒毀,

是配線異常? 還是關閉無熔絲開關產生的突波造成?
還是關閉無熔絲開關部分裝置產生反電動勢?

還請專業的大大幫忙解答,
也教導一下解決的方式,
感恩~

家用單向三線與無熔絲開關的配線疑問

2014-01-13 13:58 發佈

文章關鍵字配線疑問

oiio

oiio
個人積分：2355分
文章編號：48208917

2355分

2樓

2014-01-13 14:48

自刪自刪自刪自刪自刪自刪自刪自刪！

in2002

in2002
個人積分：798分
文章編號：48209527

798分

3樓

2014-01-13 15:19

超頻小子 wrote:
小弟家中請水電師傅家...(恕刪)

正常作法中性線是不過開關的喔

超頻小子

超頻小子
個人積分：25分
文章編號：48209702

25分

樓主

2014-01-13 15:27

in2002 wrote:
正常作法中性線是不過...(恕刪)

小弟清楚中性線理論上是不過開關的,
但是就算經過開關應該不構成影響,
不解的是到底何種原因使電器用品燒毀,
該如何解決><

饅頭2922

饅頭2922
個人積分：17分
文章編號：48211543

17分

5樓

2014-01-13 17:00

依據手繪圖關電燈無融絲開關應不會影響電腦插座
但關無融絲開關一瞬間導致電腦燒毀的情況很明顯是中性線斷線
所以應該是你手繪圖有誤或是中性線有鬆動

至於中性線斷線會什麼會燒毀電腦
依據電阻串聯分壓定則(任一電阻兩端的電壓為該電阻與總電壓的乘積除以總電阻)
白話一點說,就是中性線斷了,電腦插座電壓升高導致電腦燒毀
至於當時電腦插座升高多少,不一定是220V(要看當時其他插座負載)
你手繪圖的另一插座當時應該有插其他負載,中性線斷線導致各負載成會串聯電路(若其他插座沒有負載,僅有插電腦,電腦也不會燒毀)
且其他負載電阻小於電腦
所以中性線斷線才會先燒電腦(若電腦與另外負載電阻相當,就有很大機會不燒毀)

短期解決方法
1.檢查開關箱線路有無鬆脫
2.關無融絲開關前先關閉所有的負載(拔插頭,關開關)
治標還是要把中性線獨立出來較安全

超頻小子

超頻小子
個人積分：25分
文章編號：48212169

25分

樓主

2014-01-13 17:32

饅頭2922 wrote:
依據手繪圖關電燈無融...(恕刪)

感謝大大的推理,
小弟認同大大所說的可能性,
因中性線鬆脫導致負載在雙火線上形成串連,
又因阻抗較大的負載會分到較大的電壓,
所以電腦電壓會超過額定電壓,

但小弟還是不解為何此狀況會出現在關閉無熔絲開關的時候呢?
還請大大幫忙講解,謝謝。

Kudostome

Kudostome
個人積分：949分
文章編號：48213907

949分

7樓

2014-01-13 19:24

超頻小子 wrote:
感謝大大的推理,小弟...(恕刪)

因為你關掉了電燈之NFB，也就是中性線斷線。

你這個配電盤內無插座專用之NFB，所有110V插座之火線可能從電動門或電爐NFB之負載側拉其中一相給插座用，然後從電燈之NFB負載側拉中性線給該插座用(有兩條白色的中性線)，當你關掉電燈之NFB就造成中性線斷路，所以在兩個110V的迴路形成220V之壓降，因為兩個110V迴路之內阻不平衡，內阻高之迴路電壓上升，造成電器燒毀，低內阻迴路上的電器沒事!

請問樓主你的配電盤有多老了? 以前有這種配法???

趕快請水電改一下配電盤，不然可能有下一次!

要自己改的話就把所有中性線改接至總開關之負載中性線側。

abcpanadol

abcpanadol
個人積分：135分
文章編號：48214259

135分

8樓

2014-01-13 19:52

饅頭2922 wrote:
依據手繪圖關電燈無融...(恕刪)

謝謝講解,
沒想過有這樣的問題

超頻小子

超頻小子
個人積分：25分
文章編號：48222416

25分

樓主

2014-01-14 9:55

Kudostome wrote:
因為你關掉了電燈之N...(恕刪)

感謝k大幫忙分析
但是您好像誤會我的意思了,
我是關閉第二階的電燈無熔絲開關,
並非第一階的總電源無熔絲開關,
所以水線理論上是沒有被斷開的,
您的理論跟饅頭大的應該是相似或相同的,

目前推測如果我關閉開關的振動力道使水線瞬間鬆脫或斷開,
比較像是兩位大大所說的失去阻抗的平衡,
但電腦和喇叭並非同一時間燒毀,
所以"水線瞬間斷開"似乎又有點不像。

Kudostome

Kudostome
個人積分：949分
文章編號：48223028

949分

10樓

2014-01-14 10:21

超頻小子 wrote:
感謝k大幫忙分析但是...(恕刪)

我講的就是你所謂的第二階啊! 關一個NFB應該還不至於造成電線鬆脫吧!

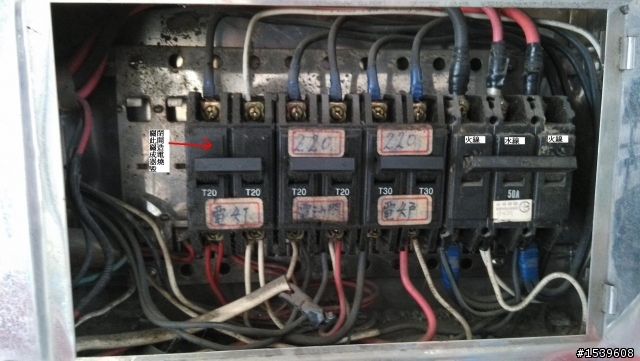

請注意看你的電燈的NFB之電源側，一條紅色火線和一條白色中性線(此顏色代表意義如果為無誤的話)。

然後看電燈的NFB之負載側，二條紅色火線和二條白色中性線(此顏色代表意義如果為無誤的話)。

當你關掉電燈之NFB時，就馬上造成中性線斷路!!! (你的電燈迴路不只是給電燈用而已，因為有兩個負載迴路，其中一組可能就是給插座用的中性線)

中性線斷時，在升壓迴路內之電器有可能同時燒毀，也有可能漸進式的燒毀，當達到開路或兩個110V迴路之內阻平衡時，就不會繼續燒電器。

你家這個配電盤真的是不及格，電爐和電動門之NFB附載側，還有用到白色線(有可能牆壁噴漆時，被噴成這樣，因為是照片我可能誤判)，當初不曉得是哪個俩光配的。
