[請益]如何把220v的小夜燈改為用110v?

linyafen17

linyafen17
個人積分：0分
文章編號：48171370

0分

樓主

2014-01-10 23:11

各位好，手頭上有顆小夜燈
但因為輸入電壓為AC220V
想將它改為110v，不知版上是否有專家能協助搞定..
在此先謝謝各位了...

此為IC板上的電路圖：
正面
[請益]如何把220v的小夜燈改為用110v?

各個電子零件的型號：
D1 IC： DB107 (整流橋IC)
C1 電容：MPE474.k 450 R2
R3 電阻：430K歐姆(黃澄黃金)
R1 電阻：56歐姆(綠藍黑金棕)
E2 電容：16V 100uF
UI 功率二極體：78L05
MC：這個我沒看過...
E1：35V 100uF

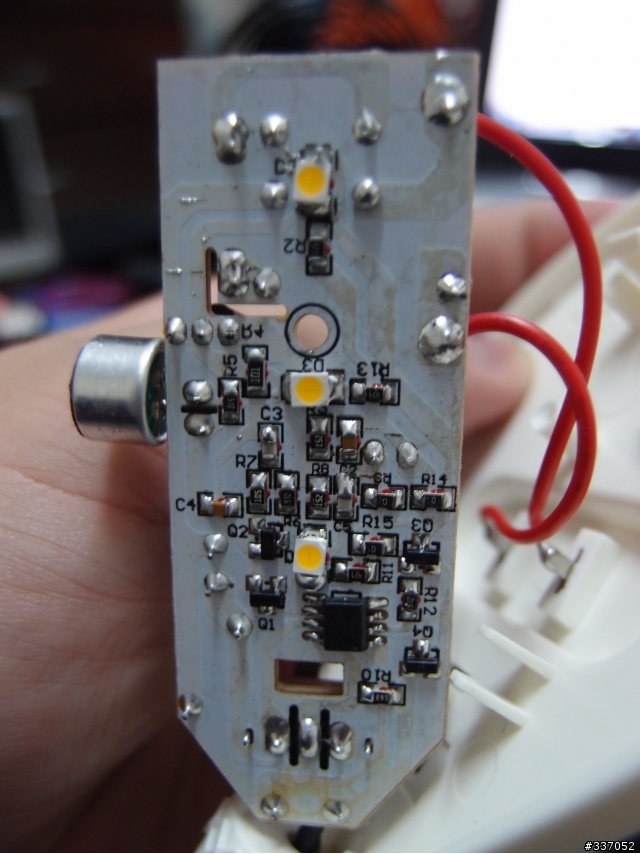

背面
[請益]如何把220v的小夜燈改為用110v?

有在網路上先找了一下
似乎應該是整流橋IC的關係，因為找到的資料發現那他是吃220v的
那假如是把他換掉，那應該得換成哪一顆整流橋IC?
拜託各位了Orz

2014-01-10 23:11 發佈

文章關鍵字小夜燈 220 110

leo770721

leo770721
個人積分：48分
文章編號：48171961

48分

2樓

2014-01-10 23:53

換燈具比較快換完燈具改電源~~

tw159134

tw159134
個人積分：1335分
文章編號：48172050

1335分

3樓

2014-01-11 0:00

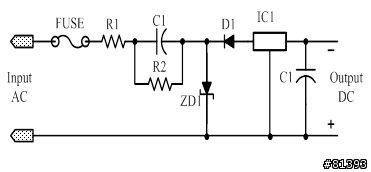

推測電源迴路應該是此電路結構
修改RC比值即可改變輸入電壓分壓

linyafen17

linyafen17
個人積分：0分
文章編號：48172681

0分

樓主

2014-01-11 0:52

leo770721 wrote:
換燈具比較快換完燈具...(恕刪)

不好意思，他沒燈座可以換阿Orz...

tw159134 wrote:
推測電源迴路應該是此...(恕刪)

您好，電子電路因為早已經還給老師了
是否可以說明的淺顯易懂一點呢?
因為真的想要自己動手弄弄看
也趁這個機會能在學回一些東西
煩請您的協助了

緣分,是一種無法解釋的東西,它就像思念一樣,無聲無息的出現在你我身邊,而你,感覺不到...

k2

k2
個人積分：81分
文章編號：48173269

81分

5樓

2014-01-11 2:04

linyafen17 wrote:
各位好，手頭上有顆小...(恕刪)

看到 C1 那顆金屬皮膜電容,就可以知道這是用電容容抗降壓的,
要先知道這個電路的工作電流,才可以反推回去需要用多大容抗的電容.
D1應該只是一般的橋式整流.不是IC.
你可以去Google一下"電容降壓"的電路.

我已閱讀過並同意管管任意隨心情爽快擅自修改討論區規則或任意引用規則

linyafen17

linyafen17
個人積分：0分
文章編號：48175153

0分

樓主

2014-01-11 10:02

k2 wrote:
看到 C1 那顆金屬...(恕刪)

您好，有google了幾個文章
大略懂了它的原理，但看不懂那個算式...
想請問一下就是我該如何知道這款的工作電流呢？
是不是我把這顆皮膜電容給更換掉
接於110v就可以正常工作了呢?
感謝您的回覆，原來DB107僅有一般橋式功能

緣分,是一種無法解釋的東西,它就像思念一樣,無聲無息的出現在你我身邊,而你,感覺不到...

k2

k2
個人積分：81分
文章編號：48177110

81分

7樓

2014-01-11 12:46

linyafen17 wrote:
您好，有google...(恕刪)

從橋式整流後面串接三用電錶打電流檔就可以量直流電流吧.
你後面還有一堆零件沒有列出來,
所以還是要量一下實際電壓電流才能確定,
我大概抓一下常用的數值,試算一下給你看.
C1電容是0.47uf,容抗公式是 XC=1/2πfc,
所以就是1/2xπx50x0.47uf=6772歐姆 (對岸代工小夜燈是220V/50hz)
三顆白光LED大約抓12V的電壓,
所以是(220V-12V)/(6772+56)=0.030 工作電流約30mA.
換成110V時,(110V-12V)/30mA=3266歐姆,
3266歐姆-56歐姆=3210歐姆
1/2xπx60x3210=0.826uf (台灣是110V/60hz)
所以選用大約0.82uf/250v的電容

我已閱讀過並同意管管任意隨心情爽快擅自修改討論區規則或任意引用規則

kolom

kolom
個人積分：267分
文章編號：48177287

267分

8樓

2014-01-11 13:03

根據我多年的設計經驗,不用改直上 AC 110V
應該沒問題..
因為 LED 的電是有經過78L05 整壓的,所以 220V 出來的電跟110V 降壓出來的電 > 6V DC 就可以正常工作..
所以不用改直上.
如果覺得不是很亮可以把 c3 容量放大一點既可.
另外 MC是麥克風應該是聲控開關. 就是拍手點亮的功能.

linyafen17

linyafen17
個人積分：0分
文章編號：48178095

0分

樓主

2014-01-11 14:20

k2 wrote:
從橋式整流後面串接三...(恕刪)

非常感謝您的解惑，真的的都還給老師了
您說從橋式整流後面串接三用電錶打電流檔直接量電流
是否得先接到220v上呢？因為手頭沒三用電錶得先跟朋友借
另外不曉得是否可以冒昧請您在幫我算算
我晚上下班後把後面的的貼片電阻的電阻值給您
但後面的Q1 Q2 Q3 記得上面沒看到有任何數值

另外，如果我直接將0.47uf/450v(MPE474K)換成由0.82uf/250v
如果電流超過負荷應該不會整個報銷吧..

再麻煩您幫忙解惑了謝謝您

補充
想再請問一下，剛剛有在拍賣上找了一下
都找到0.82uf/400v (842J)居多，如果用這個可以正常工作嗎??
謝謝您！
