家用搖控開關請教接法( 如下圖 )

魚世界
個人積分：30分
文章編號：41140119

30分

樓主

2013-01-11 20:09

下圖是網路購買所附線路圖
家用搖控開關請教接法( 如下圖 )

家用搖控開關請教接法( 如下圖 )

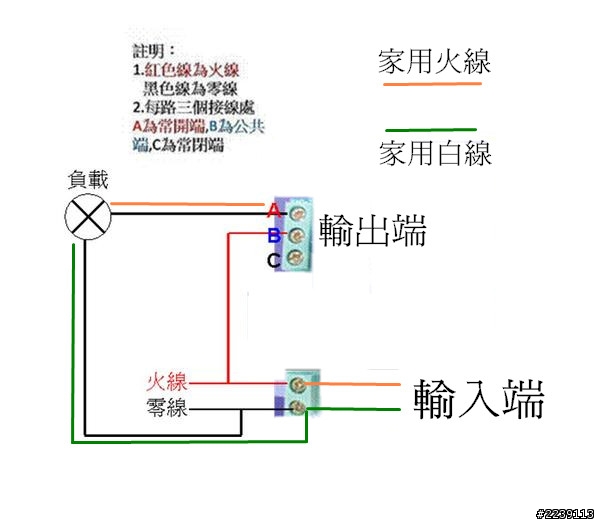

下圖是小弟修改畫的圖
家用搖控開關請教接法( 如下圖 )

家用搖控開關請教接法( 如下圖 )

橙色部份:為家用火線
綠色部份:為家用白線

小弟想直接安裝在開關位置是否可行

白線的部份想請教可在輸入端直接連接還是需要由附圖
輸出端 C 輸出

謝謝!!

2013-01-11 20:09 發佈

文章關鍵字搖控開關

CK300M

CK300M
個人積分：502分
文章編號：41141509

502分

2樓

2013-01-11 21:32

魚世界 wrote:
下圖是網路購買所附線...(恕刪)

聽起來有點怪，沒聽過有白線... 您是指看到電線有紅、白兩芯嗎?

照圖來看，如果您的白線就是水線(零線)，圖中唯一能接的位置就是標示輸入的零線端子。

重點在於您誤解了輸出端子。輸出端子中的A及C通常是選其中一個使用(當然如果您會應用的話也可以兩個都用)，但它們都只能接"火線"。
A是常開(Normal Open)，類似我們平常的電燈開關，只有您按下開啟時會讓"A-B"電路導通來開燈。C是常閉(Normal Close)，是顛倒過來的應用，當你按下開關時"B-C"電路會中斷。要注意英文字面的意思常常會讓新手誤解，兩個顛倒用。

魚世界
個人積分：30分
文章編號：41141845

30分

樓主

2013-01-11 21:50

謝謝大大

小弟熊熊

不知道怎麼稱呼水線(零線)只好以白線稱呼

經過大大解說小弟懂了!

謝謝!!

CK300M

CK300M
個人積分：502分
文章編號：41142801

502分

4樓

2013-01-11 22:29

魚世界 wrote:
謝謝大大小弟熊熊不知...(恕刪)

樓主大大，剛剛我在review的時候發現有打錯字，這可錯大了：
原文"...C是常閉(Normal Close)...A-C電路會中斷..." 是錯誤的。
應該是"B-C"電路會中斷"喔! 趕快補上來讓您知道一下~~
