近日房間整修，請教換插座一事

blackmoe

blackmoe
個人積分：0分
文章編號：38231654

0分

樓主

2012-09-04 11:51

各位01的板友好
小弟房間近日重新粉刷裝修
開關都換得差不多了
唯獨這一個插座讓小弟看的胡薩薩

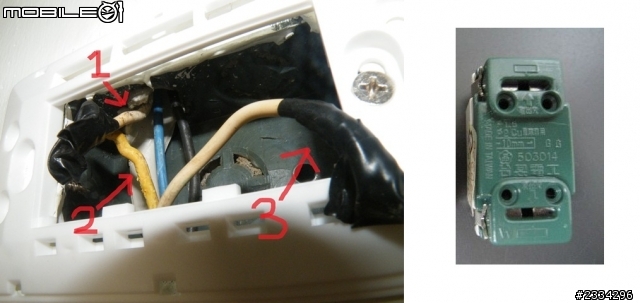

小弟稍微說明一下...
1號白線根2號黃線是捆再一起的
3號白線是自己獨立一條

想請教版上的各位該怎麼接呢?

2012-09-04 11:51 發佈

文章關鍵字房間插座

RICE 1502

RICE 1502
個人積分：308分
文章編號：38243513

308分

2樓

2012-09-04 21:18

blackmoe wrote:
各位01的板友好小弟...(恕刪)

2,3號線是由下面管子出來嗎?拿電錶量是否110V,是就正確,插座接這2條.

blackmoe

blackmoe
個人積分：0分
文章編號：38249103

0分

樓主

2012-09-05 0:54

RICE 1502 wrote:
2,3號線是由下面管...(恕刪)

是的，2號及3號是同管線上來的
明日有空會測試看看是否為110
但不知道會不會影響到上面那條白線(1號)的線路

總之還是先跟你說聲謝謝!

cd51642000

cd51642000
個人積分：121分
文章編號：38264744

121分

4樓

2012-09-05 17:45

blackmoe wrote:
各位01的板友好小弟...(恕刪)

請問這盒子高度?!

若在腰部那就代表是當開關，若在腳部就是插座。

若盒子下方有管線，這盒子比較有可能是在腰部(當開關用)，而下方會再有一盒子管線相通。

如果當插座，用電表測量有110V即可。

如果當開關，就比較複雜。

媽個挫冰...

blackmoe

blackmoe
個人積分：0分
文章編號：38264850

0分

樓主

2012-09-05 17:50

cd51642000 wrote:
請問這盒子高度?!若...(恕刪)

這盒子高度高於頭部，原本是小夜燈的插座
再由腰部的開關控制
這點忘記說明到.....感謝提醒喔!!

blackmoe

blackmoe
個人積分：0分
文章編號：38265570

0分

樓主

2012-09-05 18:29

首先感謝樓上幾位的幫忙!
小弟剛測試了一下
想說先把電火布拆了然後準備用三用電表測試
拆好了之後用電表測試2號黃線根3號白線，竟然毫無反應!!
之後先去開家中總電源，我房間的插座就完全沒電

先前忘記說明，這個插座原本是小夜燈的插座，由我房間的開關可以控制他開啟或關閉

然後得到此結論：
1號白線(電源來源)
2號黃線(連接到房間的插座)
3號白線(連接到控制此插座的開關)

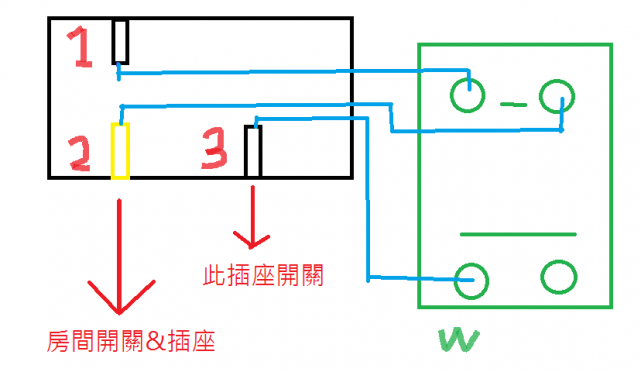

小弟假想了一下，假如小弟這樣接可以嗎?

cd51642000

cd51642000
個人積分：121分
文章編號：38265832

121分

7樓

2012-09-05 18:45

blackmoe wrote :首先感謝樓上幾位的幫忙!
小弟剛測試了一下
想說先把電火布拆了然後準備用三用電表測試
拆好了之後用電表測試2號黃線根3號白線，竟然毫無反應!!
之後先去開家中總電源，我房間的插座就完全沒電

先前忘記說明，這個插座原本是小夜燈的插座，由我房間的開關可以控制他開啟或關閉

然後得到此結論：
1號白線(電源來源)
2號黃線(連接到房間的插座)
3號白線(連接到控制此插座的開關)

小弟假想了一下，假如小弟這樣接可以嗎?

...(恕刪)

1、2接法正確。

請先將腰部開關打開，再用電表測量1(或2)、3接點，若有110V代表開關另一端接線正確(因另一端可能沒接)，則此圖接法完全正確！
