已經試著找過相關的文章，不過為了安全起見還是先問過版上的達人好了

小弟想從市電額外拉一組電源出來使用

想透過一個單切開關去控制一組三孔插座

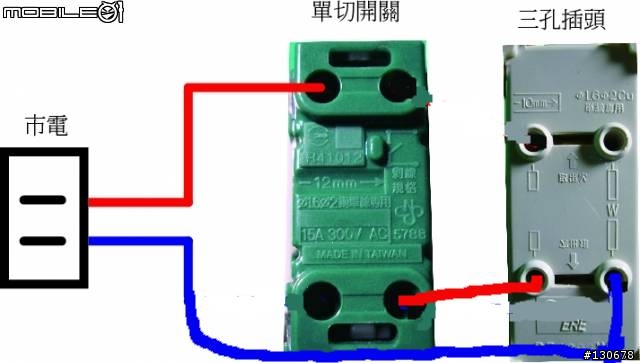

想請問像這樣的接線方式是否正確?

開關插座接線問題請教(有圖，請幫忙)

2012-09-04 0:50 發佈

文章關鍵字開關插座接線問題

0分

2樓

2012-09-04 1:13

錯囉！這樣接，開關沒開插座有電，開關一開就爆炸啦。

請參考 http://tw.myblog.yahoo.com/bless1995-diy/article?mid=800&prev=804&next=742&l=f&fid=5

ysc_kyy

2524分

3樓

2012-09-04 1:18

鞏膜異色 wrote:
已經試著找過相關的文...(恕刪)

錯誤的，開關切到ON馬上短路.......
請參考：

121分

4樓

2012-09-04 2:00

2樓接法正確。

簡單來說：

市電有二線，只要任選一條(最好是中性線，因為0V不會電人)剪一半，兩端接開關，另一條直接接插座。

小心兩條線只要碰到(短路)，就有煙火秀了....

附2張小弟弄的圖，請參考!

103分

樓主

2012-09-04 10:36

ysc_kyy wrote:
錯誤的，開關切到ON...(恕刪)

感謝~
晚上回家試試看。

103分

樓主

2012-09-04 10:37

cd51642000 wrote:
2樓接法正確。簡單來...(恕刪)

謝謝提供詳細的圖片介紹，晚上回家再另外做調整。
感謝~!
