請問...中性線接地會不會形成迴路呢 ?

deepcolor
個人積分：58分
文章編號：37771786

58分

樓主

2012-08-14 15:09

小弟有一個觀念不太明白
還請大大指較一下...
就是當單相三線 220v電力的中性線接地之後
舉例其中一個110V迴路接負載時
所謂交流電不是沒有正負之分嗎?!!
那是不是就表示這個110v 60Hz的迴路裡
中性線有一半的時間是和火線一樣是帶+110V電位的呢?

而這同時迴路的火線就相反的伴演0V電位的腳色而形成迴路提供負載用電呢?

如果是這樣的話...
那可以請較一下
當接有地線的中性線變成+110v的電位的同時
這時候的迴路為什麼不會經由電阻小又沒有負擔的接地線形成迴路而跑掉呢?

這是小弟不解的地方還請各位大大指教指教~!!
謝謝指教

謝謝

2012-08-14 15:09 發佈

文章關鍵字迴路中性線接地

asdengine

asdengine
個人積分：11分
文章編號：37775404

11分

2樓

2012-08-14 17:58

並不是中性線+110V
而是火線-110V 明白嗎

deepcolor

deepcolor
個人積分：58分
文章編號：37776016

58分

樓主

2012-08-14 18:29

asdengine wrote:
並不是中性線+110...(恕刪)

那如果是這樣的話..
請問大大回流的電子要怎麼決定是由同樣都是零電位的水線還是地線迴路提供呢?
為什麼是那個迴路呢? 謝謝指教

請多指教~!

樂活人生

樂活人生
個人積分：259分
文章編號：37776250

259分

4樓

2012-08-14 18:42

交流電的電位都是指在某個時間點
火線與中性線間的電壓差, 所以還是會有正負之分

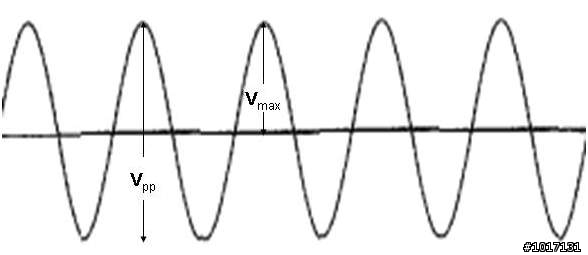

用一個網路上抓來的圖片

中性線接地後為中間的橫線
火線則為正弦波形
在正半週時火線相對電壓為正, 另外半週則為負電壓

asdengine

asdengine
個人積分：11分
文章編號：37776768

11分

5樓

2012-08-14 19:13

接地電阻通常遠大於直接接線的中性線所以電流會往中性線跑
如果往接地線跑就是漏電了

deepcolor

deepcolor
個人積分：58分
文章編號：37778188

58分

樓主

2012-08-14 20:38

asdengine wrote:
接地電阻通常遠大於直...(恕刪)

那正常的情況有沒有可能中性線所接的負載端電阻高過對地的電阻
發生與中性線相連的地線反而形成迴路(即您所說的漏電)?
如果真有這樣情形..
如果迴路的用電量很大的話
這樣迴路電流到地上會發生什樣的狀況..( 起火?爆炸?電擊?...)
如果不會發生上列狀況...
那電流到地面這段電位能量如何消化不見呢?

請多指教~!

asdengine

asdengine
個人積分：11分
文章編號：37780432

11分

7樓

2012-08-14 22:23

如有你問的問題發生請找專業的技師.檢查你的線路及迴路
因這已是不正常了.會產生壓降
2當你把+電跟-電接再一起.你說電是怎麼消耗掉的

sasakidai

sasakidai
個人積分：0分
文章編號：37781963

0分

8樓

2012-08-14 23:23

deepcolor wrote:
單相三線 220v電力的中性線接地之後colo...(恕刪)

中性線與接地線理論上的電位都是0
在台電側N線就是和地接在一起

Q:那正常的情況有沒有可能中性線所接的負載端電阻高過對地的電阻
發生與中性線相連的地線反而形成迴路(即您所說的漏電)?

A:要與台電地線(中性線)構成迴路

Q:如果真有這樣情形..
如果迴路的用電量很大的話
這樣迴路電流到地上會發生什樣的狀況..( 起火?爆炸?電擊?...)

A:瞬間電流要夠大才會爆炸,大部分大到一個階段家裡的NFB就會跳脫了,或是接點溶毀

SDEVICE

SDEVICE
個人積分：10分
文章編號：37784172

10分

9樓

2012-08-15 0:58

1、交流電的確沒有正負之分，但在波形上有正半週和負半週之分，而波形上的水平線是說明，發電機旋轉磁場的角度(相位角)，因此理想接地中性點的電位是一直趨近於零。

2、中性點和火線是呈現110v的"電位差"而不是中性線帶有110v的電位。
3、除非電力系統的中性線不接地，才有可能發生中性點電位變為110v。
4、大型電力系統的接地線多少偶有電流通過，並非無電流通過的。所以拆接地線請務必小心觸電

CROCKETT

CROCKETT
個人積分：345分
文章編號：37791922

345分

10樓

2012-08-15 12:35

建議一個最簡單的辦法 ,

用手去摸摸中性線就知道是不是0電位了 ...
