日立冷氣90NB測量數據---補圖變電家、鉤錶安培數據

vinson0540

vinson0540
個人積分：1分
文章編號：37439929

1分

樓主

2012-07-30 9:35

90NB怪物級冷氣，待機就需要耗掉0.39A....強阿!
第一階段12:50-16:00，第二階段7:30-8:30
更正13:00的安培13.95

住家格局
日立冷氣90NB測量數據---補圖變電家、鉤錶安培數據

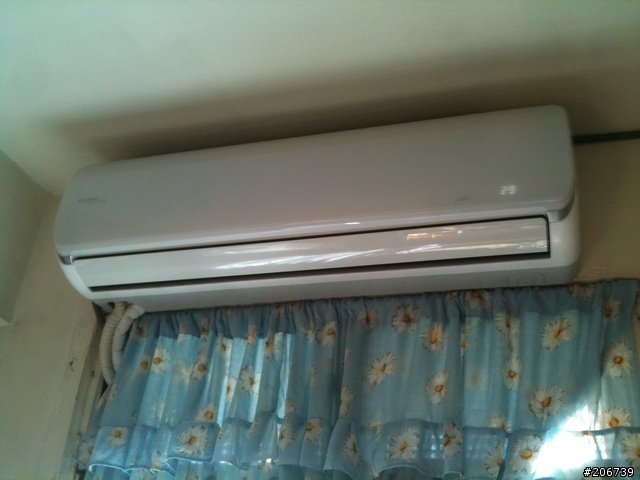

1‧RAC-90NB外觀
日立冷氣90NB測量數據---補圖變電家、鉤錶安培數據

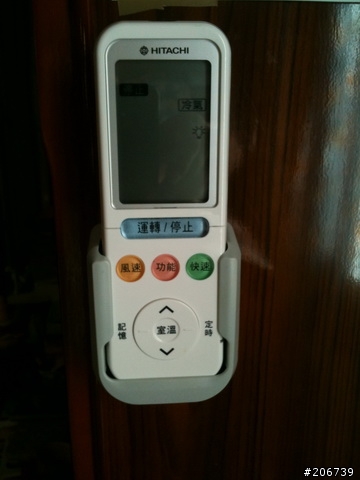

2‧新開模的遙控器(有日系的感覺)
日立冷氣90NB測量數據---補圖變電家、鉤錶安培數據

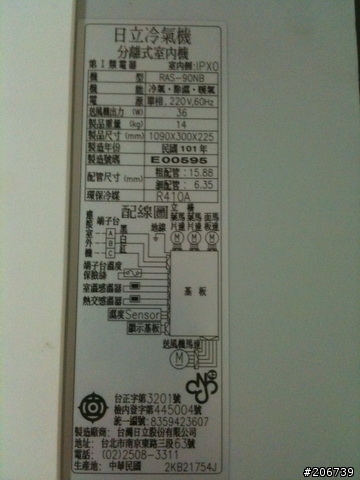

3‧室內機資訊

4‧分接線

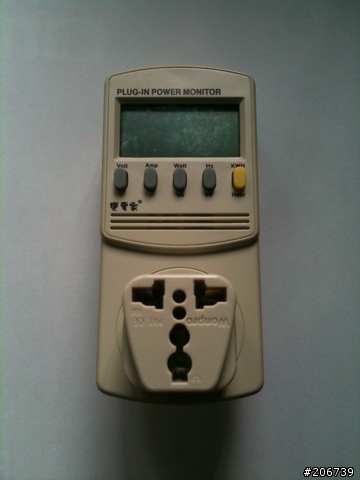

5‧變電家測量器

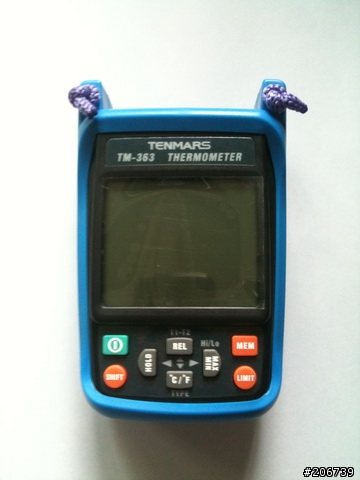

6‧雙顯溫度測量器

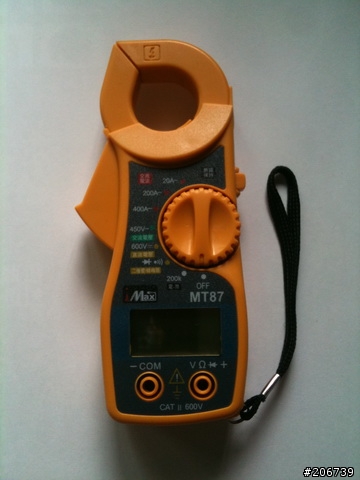

7‧鉤錶

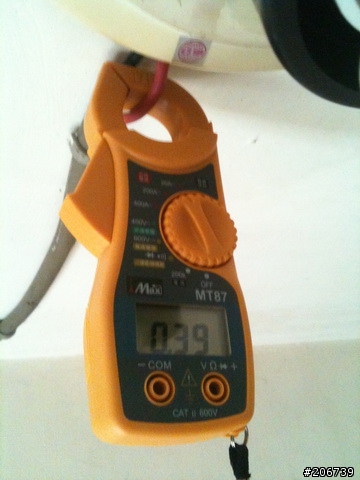

8‧待機時的耗電量

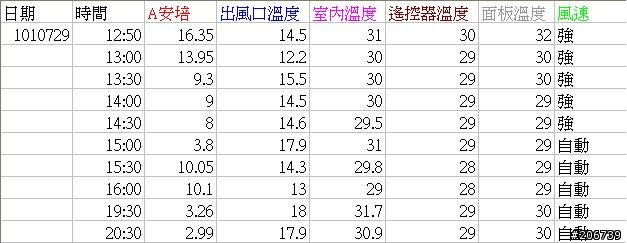

9‧製表-更正

10‧補圖-電風扇-變電家0.51A
日立冷氣90NB測量數據---補圖變電家、鉤錶安培數據

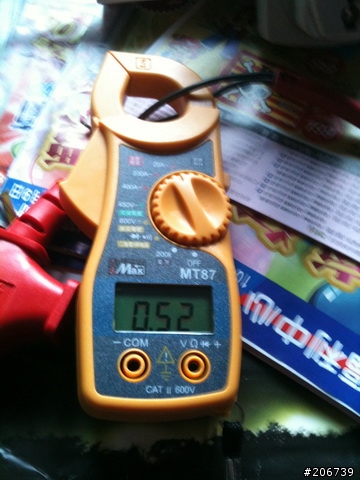

11‧補圖-電風扇-鉤錶0.52A
日立冷氣90NB測量數據---補圖變電家、鉤錶安培數據

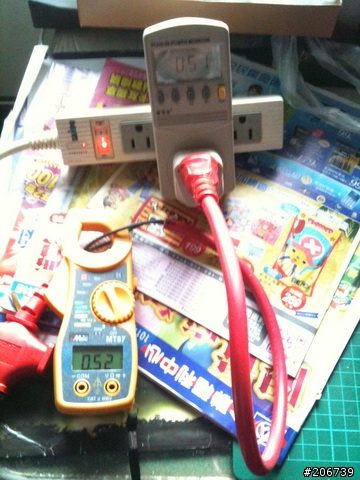

12‧補圖-電風扇-整體
日立冷氣90NB測量數據---補圖變電家、鉤錶安培數據

2012-07-30 9:35 發佈

文章關鍵字日立冷氣90NB測量數據--補圖安培數據變電家 90

legend9735

legend9735
個人積分：1311分
文章編號：37440259

1311分

2樓

2012-07-30 9:52

vinson0540 wrote:
90NB怪物級冷氣，...(恕刪)

哇~好厲害的分享，裝備很齊備，先留下記錄，插頭香。
1.這台的待機可以用變電家量看看，應該是1瓦多。
注意：瓦數高過3000瓦，運作時不要用變電家喔，我的有融化過。
我那次是2500瓦，大約20來分鐘，有一點點味道出來，拔起來一看，外殼有融掉的痕跡。

2.設定幾℃吹？冷度如何？

3.表中「出風溫度2.2℃」

？有打錯嗎？

vinson0540

vinson0540
個人積分：1分
文章編號：37440423

1分

樓主

2012-07-30 10:00

legend9735 wrote:
哇~好厲害的分享，裝...(恕刪)

1.這台的待機可以用變電家量看看，應該是1瓦多。
冷氣安裝時師父沒拉插頭，無法使用變電家.....
我有使用分接線與鉤錶、變電家測量電風扇，安培數據是差0.01
90NB待機鉤錶顯示是0.39A，那是幾瓦?....0.39*220V=85.8

2.設定幾℃吹？
剛開始設定在30℃-29℃-28℃
最後一張圖是數據表

3.表中「出風溫度2.2℃」？有打錯嗎？
13:00的數據當時覺得很怪，這數據....ooxxox
下次測量會看清楚一點

Mirage-Ulysses

Mirage-Ulysses
個人積分：9204分
文章編號：37440564

9204分

4樓

2012-07-30 10:08

vinson0540 wrote:
90NB待機鉤錶顯示是0.39A，那是幾瓦?....0.39*220V=85.8

理論上不可能待機要85W吧？

vinson0540

vinson0540
個人積分：1分
文章編號：37440702

1分

樓主

2012-07-30 10:15

Mirage-Ulysses wrote:
理論上不可能待機要8...(恕刪)

量了好幾次安培0.33-0.39，220v應該是獨立電源吧!不可能與其它的220v電線接在一起....

圖8
是220v的電線，連接室外機

legend9735

legend9735
個人積分：1311分
文章編號：37440814

1311分

6樓

2012-07-30 10:20

vinson0540 wrote:
我有使用分接線與鉤錶、變電家測量電風扇，安培數據是差0.01
90NB待機鉤錶顯示是0.39A，那是幾瓦?....0.39*220V=85.8
...(恕刪)

上面紅字還要乘上「PF值」。
PF值在待機時，通常是很低，大約是10%以下。

這台「據說」有導入新的待機機制，日本引進技術。
大幅降低以往日立的怠機瓦數。
我聽到的是1瓦左右，以往機種是8-10瓦。

-----------------
大噸數吹12坪感覺如何？
冷度、風力、風聲，惠請分享啊

。

小仲827

小仲827
個人積分：133分
文章編號：37441134

133分

7樓

2012-07-30 10:34

2500瓦以上要用另一款電力計,最高可以耐3750瓦,而且有重置(歸0)功能,我就是用這款

vinson0540

vinson0540
個人積分：1分
文章編號：37441314

1分

樓主

2012-07-30 10:42

legend9735 wrote:
大噸數吹12坪感覺如何？
冷度、風力、風聲，惠請分享啊。

還未設定16度測試，不知它的冷速有多快。有了這些設備就能好好來玩這台怪物

7/29日吹南風遙控器設定29度有搭配二台電風扇，冷度可接受(窗戶不是氣密)

風力設定強-風聲很大------有時間補拍動態攝影
自動-風聲就忽大忽小的

鉤錶與變電家作串聯的方式測量電風扇，安培數是差不多的
關於待機時的耗電量0.39....真是耐人尋味

神鵰再現

神鵰再現
個人積分：270分
文章編號：37441846

270分

9樓

2012-07-30 11:06

legend9735 wrote:
上面紅字還要乘上「PF值」。
PF值在待機時，通常是很低，大約是10%以下。
...(恕刪)

正解！
冷氣空調機內有「馬達、壓縮機、變壓器、電容器」等電器零主件，
電學上屬於電感電容性回路，因為在待機時馬達、壓縮機均未做實功運轉純為電子回路之電容性負載，
此時電流比電壓超前，若電流為交流正弦波時，若為電感性時電流會落後電壓，
反之若為電容性時電流會超前電壓，
其落後或超前的角度，功率因數就以此差距角度計算：Pf=COSθ。
若以常見的設計回路及實測波形中得知電流比電壓超前約87°之下，
依三角函數法可得COS87°=0.023，功率因數(Pf)即約等於0.0523。
待機電力：0.39A*220V*0.0523=4.49W(可以用變電家作Double check)，
據了解，
90NB具備「溫度顯示功能」關閉的機制，待機電力應該可以更省。

曹小捷

曹小捷
個人積分：456分
文章編號：37441880

456分

10樓

2012-07-30 11:07

出風口溫度2.2度c?
請問是我眼花還是打錯字?
我的90JB出風口溫度,我也只有看過11度C

歡喜做~甘願受
