為了荷包康是彼蛋蛋機自己修吧

話說有天女王跟我說吸鼻器不會動了,插頭插好,開關開了,結果....一點動靜也沒有
為了荷包康是彼蛋蛋機自己修吧

提著螺絲起子先拆開在說,很快的發現電路板上有一個保險絲,他斷了.....
為了荷包康是彼蛋蛋機自己修吧

去水電行買二個5A的保險絲來換一個4元,裝上去後插上插頭,開關給他開下去,突然一個閃光,他又斷了....這時懷疑馬達卡住,先把馬達電源線拔除,轉轉馬達感覺一切良好
為了荷包康是彼蛋蛋機自己修吧

那就再換一個保險絲(還好有多買一個),在沒插馬達線的狀況下(移除負載)再去開電,一瞬間一個閃光他又斷了....,無言了不知道怎修了,只好拿著電表東量量西量量,結論是只要開關開著馬達那兩個接點就會短路,那就先拆有經過交流電的元件吧!
為了荷包康是彼蛋蛋機自己修吧
為了荷包康是彼蛋蛋機自己修吧

拆下來後再去買了3個5A保險絲,抱持著死馬當活馬醫的心態先裝個保險絲來試試吧!插頭插好開關給他開下去...疑...他沒斷....,再把馬達那兩條線裝回去,在送一次電....疑...他復活了,會動了功能正常,開關的燈會亮,這次犧牲掉眼睛的LED不會亮而已,無傷大雅主要功能有就好
為了荷包康是彼蛋蛋機自己修吧

這次花了20元+油錢+時間,感覺還是比送修或買新的便宜
拆下來的元件好像是交流轉直流的元件,有大大知道頭份或竹南地區有電子材料行或哪裡買的到的
2012-03-08 13:47 發佈
文章關鍵字 荷包 蛋蛋機
買不到就上網訂嚕

http://www.100y.com.tw/product/50135.htm

SEP_DIP-橋式整流器

有電子街真好

現在很多賣電子零件的都有自建網站

你可以多問問
RD我回來了,繼續傷害我的眼睛~
你拆下來的這個東西是橋式整流器, 用電了表就可以量有無故障, 也可以用4隻 1N4007 DIODE 代替 !

事實上,你這個降壓整流電路是COSTDOWN設計, 壓降主要靠那個MYLAY電容,也要確定那個是否正常 ?

大野狼 wrote:
你拆下來的這個東西是...(恕刪)


我拆下來那個東西用電表量波浪型那邊是短路現象,所以我研判應該是那個壞掉
大大所謂"MYLAY電容"那是什麼?咖啡色那個還是黑色那個?
"1N4007 DIODE"又是什麼?
大大所謂"MYLAY電容"那是什麼?
咖啡色電容,功能濾波用。

咖啡色那個還是黑色那個?
黑色為電解電容,功能整型濾波。

"1N4007 DIODE"又是什麼?
1A 二極体。
大大說要裝1N4007 DIODE

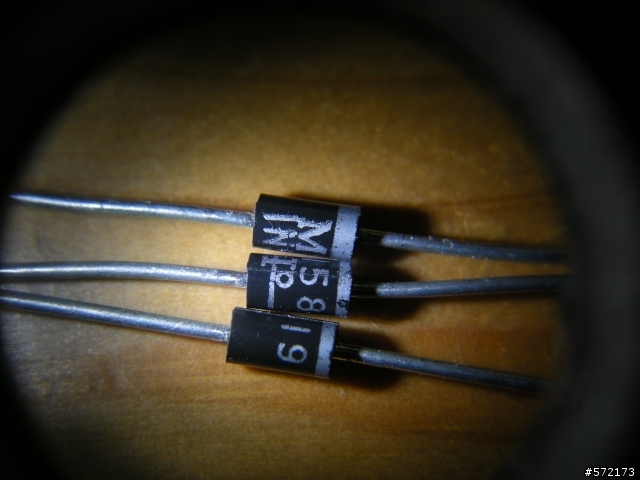

我手上有4個1n5819可以裝嗎

要怎樣排列呢
sky17612830

請使用1N4007整流型的二極體,正極接正極接至DC+(負載+),負極接負極接至DC-(負載-),剩下兩點都是正負相接的接至AC。1N5819屬於Schottky二極體,速度快順向電壓低,不適合。
