私表跟漏電斷路器接的位置對嗎?

尚介猛

尚介猛
個人積分：0分
文章編號：30668230

0分

樓主

2011-09-15 22:56

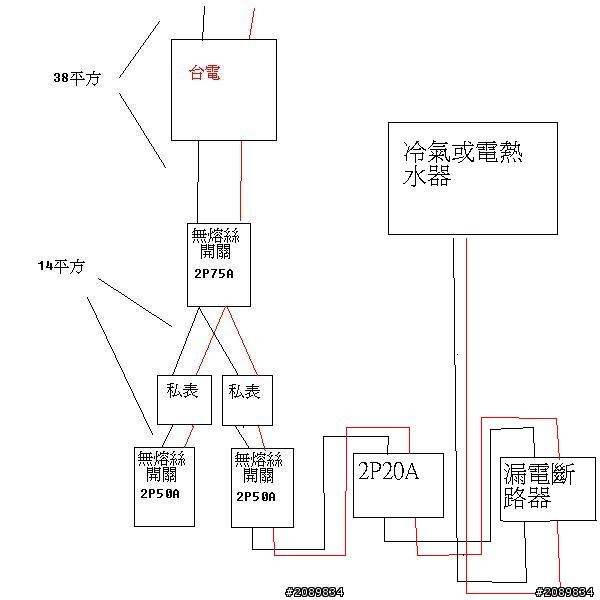

圖一.台電進家裡的NFB在到私表(分表)在到房間裡的NFB在到2P20NFB在到漏電斷路器最後到冷氣或電熱水器這樣接ok嗎?

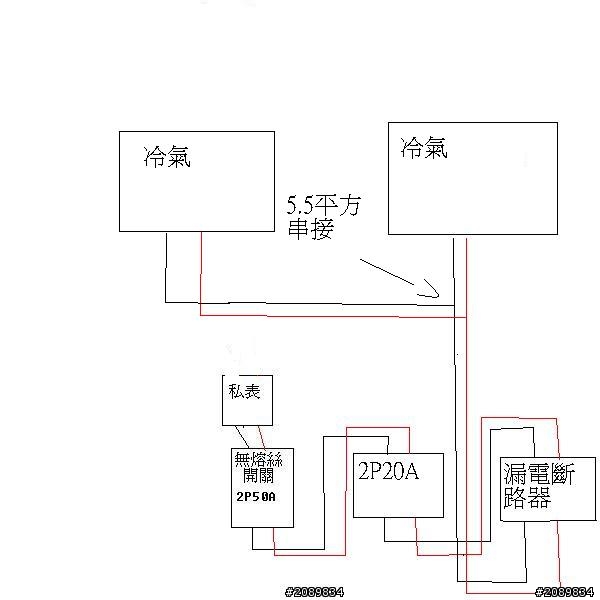

圖二.另外2台冷氣可以用同一個NFB跟漏電斷路器嗎?

私表跟漏電斷路器接的位置對嗎?

2011-09-15 22:56 發佈

文章關鍵字私表位置漏電斷路器

auxo

auxo
個人積分：4679分
文章編號：30669230

4679分

2樓

2011-09-15 23:37

位置對，冷氣也可以共用NFB。
不過改用BH型漏電斷路器，似乎比較省事。
http://www.seec.com.tw/product/product_info.asp?pno=168&sno=&dno=64&selno=7

不過冷氣機需要用漏電斷路器嘛？好像不用...

群青的高空......朱色的殘照...... 飛舞而降臨的...白青之王者.... 紅色沙塵---- 白色的...火焰，光輝的

尚介猛

尚介猛
個人積分：0分
文章編號：30669992

0分

樓主

2011-09-16 0:11

auxo wrote:
位置對，冷氣也可以共...(恕刪)

難道只有電熱水器要?還是說像我的電熱水器有從配電箱到廁所某處有再設一個獨立NFB方便開關這裡屬潮濕地區容易漏電才合適嗎?

trooperjon

trooperjon
個人積分：16分
文章編號：30674428

16分

4樓

2011-09-16 9:46

尚介猛 wrote:

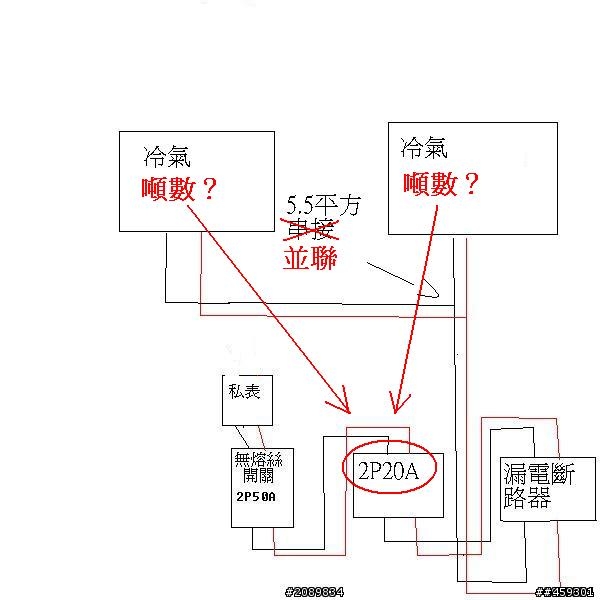

圖二.另外2台冷氣可以用同一個NFB跟漏電斷路器嗎?

有問題！

auxo

auxo
個人積分：4679分
文章編號：30688862

4679分

5樓

2011-09-16 20:48

尚介猛 wrote:
難道只有電熱水器要?...(恕刪)

實務經驗上只有電熱水器這類，可能會造成人員感電才需要。
廁所內不要設置NFB或其他開關，場所潮濕會造成開關損壞。

群青的高空......朱色的殘照...... 飛舞而降臨的...白青之王者.... 紅色沙塵---- 白色的...火焰，光輝的

James

James
個人積分：786分
文章編號：30689153

786分

6樓

2011-09-16 21:07

一般來說浴室的用電迴路會經過漏電斷路器，
因為浴室的電器如果漏電時，
光著腳踩在有水的地板上又碰到漏電的電器，
很容易電死人.....

冷氣機一般只要接到無熔絲開關NFB即可，
而且樓上回覆的對，
2P20A接兩台冷氣，
蠻容易跳電的....

James

尚介猛

尚介猛
個人積分：0分
文章編號：30707293

0分

樓主

2011-09-17 22:24

trooperjon wrote:
有問題！...(恕刪)

5~7坪的冷氣運轉4.6A

oiio

oiio
個人積分：2355分
文章編號：30707511

2355分

8樓

2011-09-17 22:35

尚介猛 wrote:
5~7坪的冷氣運轉...(恕刪)

安裝無熔絲開關安培數是看冷氣的啟動電流

James

James
個人積分：786分
文章編號：30709002

786分

9樓

2011-09-17 23:47

oiio wrote:
安裝無熔絲開關安培數...(恕刪)

沒錯+1
電機(馬達)的啟動電流比運轉電流大，
而且無熔絲NFB的容量是20A時，
儘量將負載端限制在2/3(13A)以內最為安全。

James

trooperjon

trooperjon
個人積分：16分
文章編號：30717278

16分

10樓

2011-09-18 14:22

oiio wrote:
安裝無熔絲開關安培數是看冷氣的啟動電流

！！！錯！！！

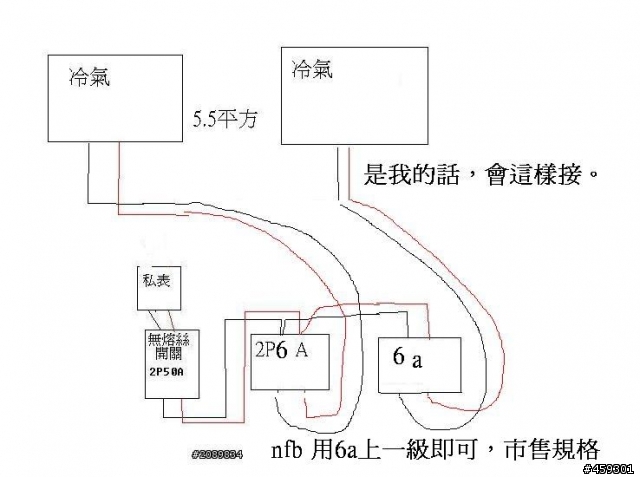

開關用-->4.6A*1.2=5.52-->約6A就夠了。(要看市售規格)
