我想在裝一顆 TIMER~
就去水電材料行買了一顆STON NH3-C的繼電器
但是我照下圖去接線~ 弄了半天~ 還是無法使用~

接線圖~

我的接法是~
第二點第七點 (AC 110V)
(+) (-)

電錶有調 AC200 且有試過正常

第八點接電錶另有一個接頭 TOUCH 第五點
第六點接電錶

理論上通電後~ 只要第八點和第五點有 TOUCH 後

第八點和第六點就可通電我設定的秒數後~ 再斷電~

是這樣嗎? 怎麼我試了半天都不行~

有水電高手可解惑嗎? 謝謝~

2011-08-29 15:50 發佈

文章關鍵字 Timer

拙眼的刹那

拙眼的刹那
個人積分：10分
文章編號：30309072

10分

2樓

2011-08-29 16:29

yuzanzer wrote:
我想在裝一顆 TIM...(恕刪)

它是以你繼電器線圈(2-7)送電與否來動作的
跟你(8-5)是否TOUCH無關

ricoyu

ricoyu
個人積分：13分
文章編號：30309251

13分

3樓

2011-08-29 16:36

yuzanzer wrote:
我想在裝一顆 TIM...(恕刪)

此為ON timer , 2-7工作電源,設定秒數到達後, A B接點動作

Macbook Pro;D80 D300

ysc_kyy

ysc_kyy
個人積分：2509分
文章編號：30309574

2509分

4樓

2011-08-29 16:50

yuzanzer wrote:
我想在裝一顆 TIM...(恕刪)

TIMER不是這樣用的......計時是從2-7腳電源投入開始計算，除了電源之外並無其他觸發輸入。

電路圖上那個符號是延時A/B接點，並不是按扭開關。

yuzanzer

yuzanzer
個人積分：0分
文章編號：30309589

0分

樓主

2011-08-29 16:50

yuzanzer wrote:
我想在裝一顆 TIM...(恕刪)

所以是我的 2 7 有送電後 timer會作用 30秒(我自已設定的時間)
所以我只要裝一個touch開關~ 按一下就會送110v電到timer
這樣timer就可以作用 30秒嗎?

那這樣我的設備要接在那個兩個接點呢?

謝謝~

ysc_kyy

ysc_kyy
個人積分：2509分
文章編號：30309632

2509分

6樓

2011-08-29 16:53

yuzanzer wrote:
我的 2。 7 ...(恕刪)

請參考這篇：
http://www.mobile01.com/topicdetail.php?f=168&t=1961830

yuzanzer

yuzanzer
個人積分：0分
文章編號：30309862

0分

樓主

2011-08-29 17:03

yuzanzer wrote:
我想在裝一顆 TIM...(恕刪)

原來是這樣~ 感謝各位~
那我要換那種設備~ 才可以做到呢?
我的需求是按鈕後~ 通電5秒~ 然後自動斷電~
謝謝~

ysc_kyy

ysc_kyy
個人積分：2509分
文章編號：30311730

2509分

8樓

2011-08-29 18:33

yuzanzer wrote:
原來是這樣~ 感謝各...(恕刪)

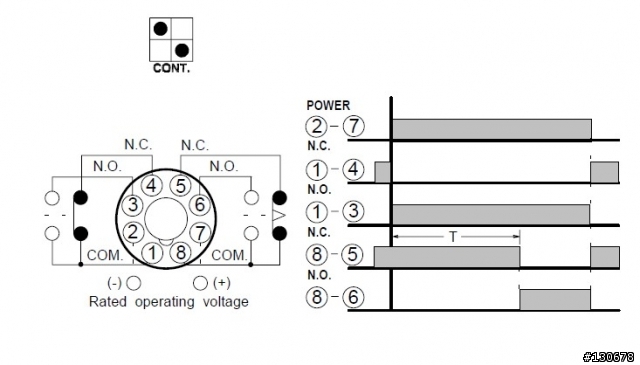

首先必須將TIMER設定成一個延時輸出一個非延時輸出模式：

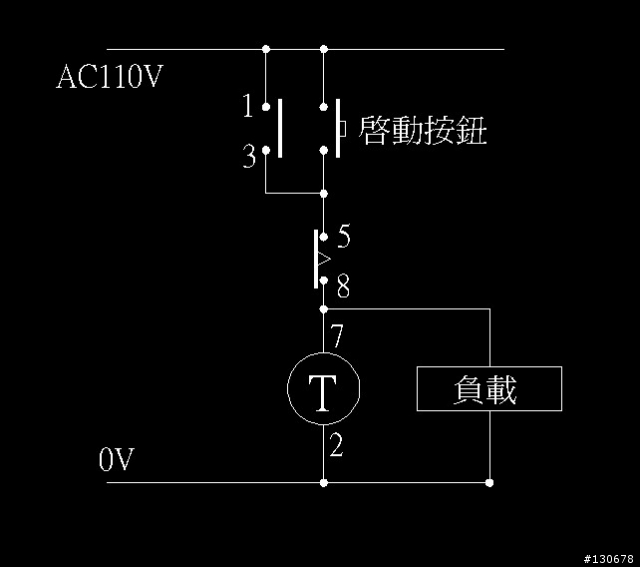

再接成以下電路：

負載電流若大於5A以上，必須另加RELAY來推動。

以上須要有一點電控理論基礎才容易了解......
