螢光燈調光電路研製

god123518
個人積分：0分
文章編號：18339937

0分

樓主

2010-03-25 13:15

各位先進好,小弟現在正在做學校的專題.
我是做調螢光燈亮度的安定器,前級PFC已經完成,剩下換流器及調光部分.

我是利用調整頻率方式來達到調光效果,這個原理我大概了解.我使用IC是IR2530這顆IC.

那我在看一些資料時,有看到電路中有其中一部份為光偶合器的電路,似乎就是調光電路的重點核心,我試著分析出它的動作原理,但最後卻都不得其解.

所以希望前輩能願意出手教我或拿些資料給我參考,也可以有想與我討論的同學.

最後,感謝各位前輩願意出手相救.

螢光燈調光電路研製

電路中紅色圈圈的部分,大概就是我不太了解的地方.

2010-03-25 13:15 發佈

文章關鍵字螢光燈光電路研製

kyotpe

kyotpe
個人積分：843分
文章編號：18348384

843分

2樓

2010-03-25 19:32

圖太小張了看不清楚腳位
能否放個大圖或是切割成2至4張

god123518

god123518
個人積分：0分
文章編號：18350892

0分

樓主

2010-03-25 21:50

首先,感謝前輩願意能夠與我討論

我已經把電路分成4部分
1.PFC(已完成)不是用我所傳電路方式
2.IR2530D(以閱讀差不多,大概只剩兩個保護模式不是很了解)
3.燈管(也有算出來,但電路圖中紅色框框部份,我並不了解其意義為何)
4.調光電路(有慢慢分析,現在有稍微了解,但其真正電路怎動作還不是很清楚,大概知道一些元件事做什麼,但還未能把全部串聯起來)

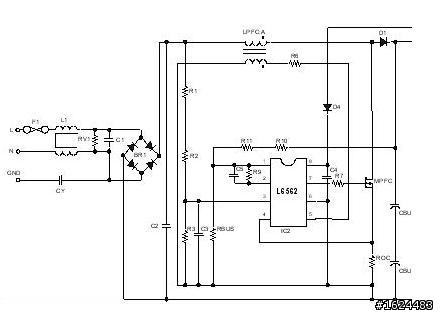

PFC:

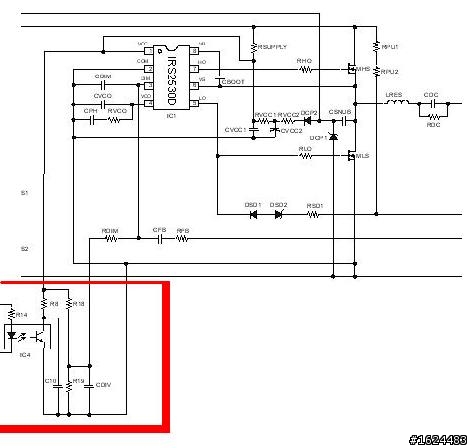

IR2530架構:

燈管電路:

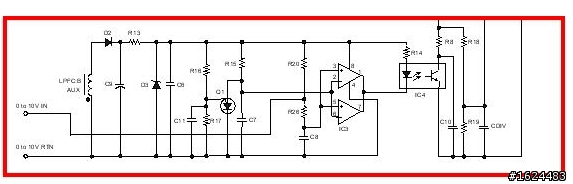

調光電路:

god123518

god123518
個人積分：0分
文章編號：18477477

0分

樓主

2010-03-31 19:30

請問有人可以幫我解決困難的嘛?拜託各位先進了.

Josephkliao

Josephkliao
個人積分：5分
文章編號：18482620

5分

5樓

2010-03-31 23:14

這是一個 0~10V的調光控制介面, 因為要達到群控的功能, 所以控制端一定要與燈管的驅動做隔離, 才會透過光耦合器來達到此目的
線路需要電源才能工作, 所以透過PFC的線圈,同步引了一組B線圈, 在PFC工作的同時將調光線路需要的電力建立起來, 剩下的就是一些整流線路, 比較器就拿來進行 0~10V的判定,然後驅動光偶合器, 再轉到安定器驅動的部分來控制燈管的工作頻率, 以達到調光的效果

god123518

god123518
個人積分：0分
文章編號：18484740

0分

樓主

2010-04-01 0:30

恩,這我清楚,但是我不了解光耦合TURN ON及TURN OFF時所產生的訊號是如何去調整直流大小的,來達到調光效果.
另外,就是外接的DC-0~10V來做電壓控制?那我那10V該如何供應給它?

因為是初學者,我也有上網找諸多資料,但發現都沒人有特別說明,我也有仔細分析,你所敘述的,我大部分都知道,我也已知道它是如何藉由頻率調光,我是想問比較細部的地方.

感謝你的回覆.
