請教冷氣管線問題

Jay8594

Jay8594
個人積分：3分
文章編號：13820330

3分

樓主

2009-08-04 18:54

這是一間中古屋

冷氣部分是一對二的分離式冷氣

有幾個問題想要請教一下冷氣高手

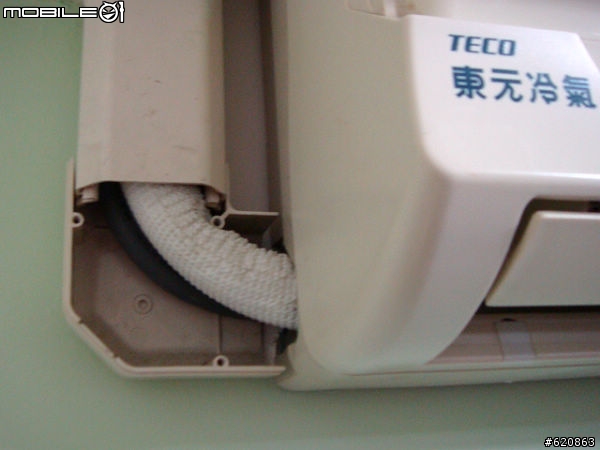

1.室內機的地方看到有三條管線
請教冷氣管線問題

想請問這三條管線分別是什麼管線??

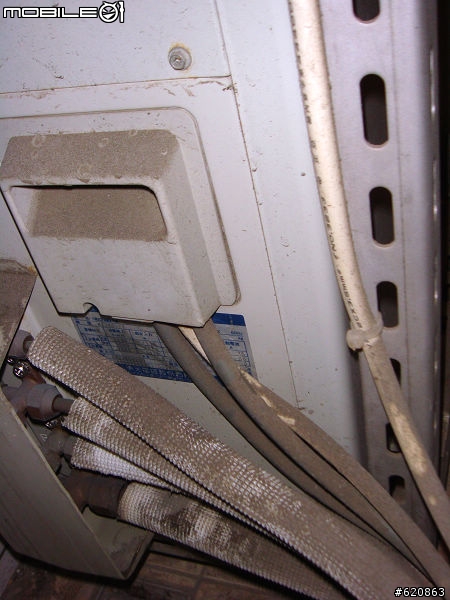

2.室外機的地方
這四條銅管分別是什麼管線
請教冷氣管線問題

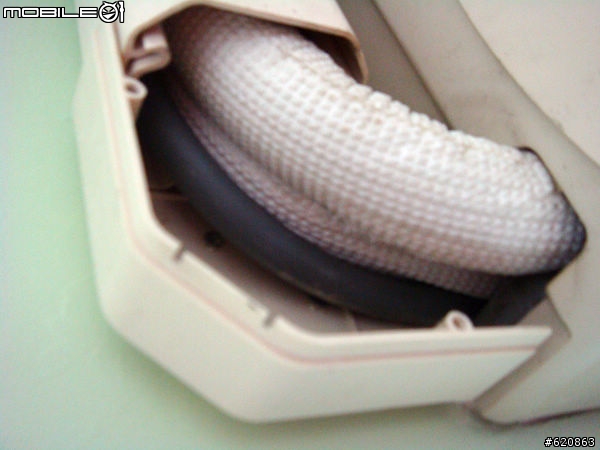

3.室外機除了有一個插在插頭上面的知道是電源線,還有剛剛看到的四條銅管
另外在銅管上面還有兩條線請問是什麼線？？
請教冷氣管線問題

4.不知道排水管線在那裡？

請各位高手幫小弟忙解惑
謝謝

2009-08-04 18:54 發佈

文章關鍵字冷氣管線問題

kjw

kjw
個人積分：5分
文章編號：13820603

5分

2樓

2009-08-04 19:11

不是高手可以來插花一下嗎？

1. 黑色的是室內機電源線，白色粗的是冷媒低壓管，白色細的是冷媒高壓管

2. 這是一對二的機種，所以會有各一對粗細的冷媒高低壓管連接到室內機上

3. 那兩條就是提供室內機電源用的電源線囉，這是屬於室外供電的機種

4. 印象中室外機會有一條，室內機的話可能在機器的下方，要把室內機拆下來才看的到

ccwwtt

ccwwtt
個人積分：117分
文章編號：13820772

117分

3樓

2009-08-04 19:21

室內機端應該有一條排水管躲在後面
可能要拆機才看的到!!!
其他的如上層大大所說的相去不遠
室內機端有兩條銅管一條訊號線與一條電源線!!!

偉興空調-小曾

Jay8594

Jay8594
個人積分：3分
文章編號：13822723

3分

樓主

2009-08-04 21:02

kjw wrote:
不是高手可以來插花一...(恕刪)

非常謝謝kjw大大的詳細解說~
真的有解惑到
原來這種機型
電源供應是在室外機
難怪室內機沒有看到插頭
我還覺得奇怪勒!!
可是排水管就真的很納悶....
到底躲在那裡？？？

Jay8594

Jay8594
個人積分：3分
文章編號：13822849

3分

樓主

2009-08-04 21:06

ccwwtt wrote:
室內機端應該有一條排...(恕刪)

謝謝ccwwtt 大大的解答~~

室內機應該是掛在牆壁上面

他旁邊的管線有藏在塑膠盒內如照片那樣

排水管在冷氣後面不知道怎麼藏起來的？？

我要怎麼樣可以把室內機拿下來檢查？？

ERICCHUN585

ERICCHUN585
個人積分：525分
文章編號：13823113

525分

6樓

2009-08-04 21:17

順便請教一下,若冷煤管是用接的,不是一條到底,會有什麼影響?擔心會有漏冷煤的機會!!
還有是用什麼方式接合的呢?有圖最好!

ccwwtt

ccwwtt
個人積分：117分
文章編號：13831979

117分

7樓

2009-08-05 9:00

那就要看焊接師傅的功夫了
最好(理想)是有用氮氣來實施無氧燒焊
不過~大多都懶惰
如果施工不良的話
管內會因為高溫而產生氧化物
長期下來這氧化物可能會被高壓高速在流動的冷媒所沖刷下來
慢慢的破壞銅管更可能會造成管線的阻塞!!!
如果真的塞住
那維修問題可大條了!!!

偉興空調-小曾

kyotpe

kyotpe
個人積分：839分
文章編號：13849165

839分

8樓

2009-08-05 21:17

ERICCHUN585 wrote:
順便請教一下,若冷煤...(恕刪)

冷煤管是用接的,不是一條到底　依比例來說　就是漏氣機會增加
但不一定會漏

喇叭頭連接　漏氣機會最大　　
焊接漏氣機率較小　
但需注意焊接施工　以免產生沙瘡
不過能用　５％的銀烙　來配合燒銲效果更佳
瓦斯加氧氣是較差的　但因瓦斯最容易取得
乙炔加氧氣中等
無氧燒焊最佳

Jay8594 wrote:
謝謝ccwwtt 大...(恕刪)

要拆下來檢查　須做冷媒回收　斷電　　
切開內機保溫材　拆下喇叭連接頭　與水管
拆控制線

weifeng

weifeng
個人積分：0分
文章編號：14776734

0分

9樓

2009-09-18 15:40

Jay8594 wrote:
這是一間中古宮.(恕刪)

請問大樓主~第一張照片，管線好像是放在盒子裡~~請問那是什麼東西?可以告知嗎？謝謝
