看到了你該看的到的?
高檔顯示設備上常提供了一缸子的設定選項, 許多人只是就現有的畫面訊號,
奉"眼見為憑"的最高指導原則, 東調調西調調. 就算是一般等級的設備, 適當
的調整是不是能幫助釋放他所有的能力?
受不了01的勸敗魔力, 幾週前因緣際會的買了生平第一部投影機, 一週後
又參考友站MyAV的討論, 專門用來配投影機的DVD player也宅配到家了.
限於預算, 入手的都是低價位但C/P比很高的設備. 既然不是甚麼神兵利器,
自然希望能榨出性能極限! 我在這方面沒有太多經驗, 之前只玩過家裡的
飛利浦HDTV. 就靠網路上各路專家達人留下的豐富資料, 開始了我的AV入門
之旅.
這次購入的設備是: BenQ PE5120 + Momitsu V880
選 V880 只是看上他的 DVI-D 輸出和可自訂的解析度. 下面會有照片說明.
為了調整畫面, 我選擇了也是C/P比很高的方法:
什? 玩具眼鏡, 星際大戰II 和 駭客任務 III ??
不不不, 其實只需要 眼鏡和星際大戰II. 駭客任務 是拿來當參考畫面的.
星戰II 內含有THX Optimizer
http://www.thx.com/mod/products/dvd/optimizerIntro.html
看倌, 這眼鏡可是THX認證的.
那應該很高"貴"吧?
以玩具眼鏡來說是嫌貴了點. 在官方網站上賣 US$6, 約NT$200
含運費. 下定後約2週後送到.
https://secure.brandlocker.com/promos/thxpromo.cfm
或買網站上的紀念品也會送.
這樣的組合, 花費可比 AVIA 或 HiVi cast 便宜多了. 但是, 說實在的, 能調整
的程度雖有差距可也已經足夠一般的視聽要求了. (X之音: 其實是你原本已經有
星戰II, 只願意多花200元吧?)
好, 傢伙都到齊了, 準備開工了. 開工前當然要先精神訓話:
調整的基本概念有三:
第一, 最重要的就是準確的重現導演想給你看到的,
其次, 是發揮設備的極限,
再來, 是符合個人口味.

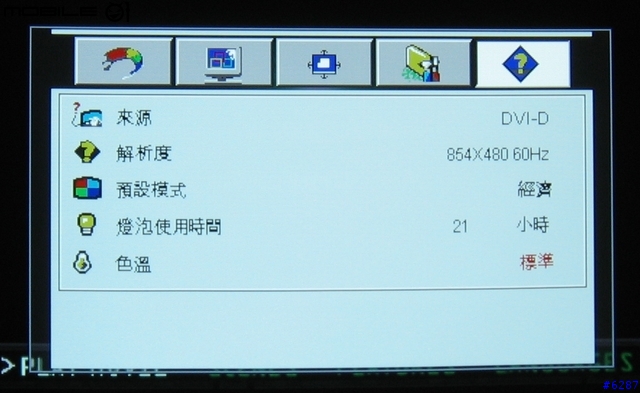

開工了, 首先先把所有相關的設備都盡量恢復到預設值. 若有好幾個預設值, 就選
一個看起來最喜歡的. 我的設定是:
DVD player : DVI output, 480P (720X480 progressive)
投影機 : 預設經濟模式, 色溫標準
連接線是一般的 DVI-D to DVI-D, 1.8M
再來, 放入星戰二到DVD player. 關燈. (開燈也可以啦, 只是會變成黑不夠黑,
白又濛濛一片)
星戰二的選單有好幾種, 不管是哪一種, 在語言選單裡都會有 THX OPTiMIZER 的
選項:
PS: 因為沒甚麼經驗, 以下的照片白平衡和曝光量都不太對, 但不影響說明. 請見諒
(X之音: 是你懶的重拍吧?)

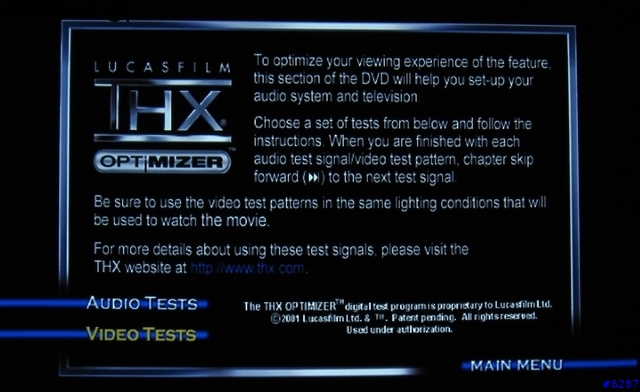

進入後選 "Video Tests".
第一個調整項目是"對比". 這個調整有兩個目的, 第一個是能清楚分辨8 個方塊的所
代表的4種灰階. 這表示你將能正確的看到高亮度部份的細節. 第二個是在這些方塊
能清楚分辨的條件下盡可能的調"對比"讓亮度提高. 這表示你試著達到設備的最高亮度.
下圖中上方是調整前, 下方是調整後.
可以看到灰階仍可清楚辨識, 但是亮度提高了許多.
再來是調"亮度". 這個調整的目標是能看到中間THX符號, 但看不到THX
的黑影. 或是剛好看到上方或下方第七暗的方塊. 這表示你將能正確的看到暗部的細節.
又盡可能的保持黑的純黑, 以得到最高的對比值.
下圖中左方是調整前, 右方是調整後. 因為原圖非常暗, 下面的圖是大幅提高了對比和
亮度而得的.
完成了以上的調整, 你應該能發揮出設備在"亮度"和"對比"上大部分的能力了.
再來, 要拿出THX眼鏡調色彩了.
這個畫面用來調整彩度與色相. 戴上眼鏡, 從"彩度"開始. 調整到"COLOR" 的兩個"O"
看起來和另外三個字母一樣藍. 其次是"色相", 調整到"TINT"的四個字母看起來一樣藍.
反覆這兩項調整, 直到這些字母看起來都一樣藍. 在我的投影機上, 用DVI輸入時, 這兩項
都是不能調的. 但我的DVD player 可以調彩度.
下圖中左方是調整前, 右方是調整後. 因為原圖非常暗, 下面的圖經過了些後製. 後製完後
我才發現"O"稍微暗了點, 這表示彩度調太高了.
再來是一張多用途的測試畫面, 因為我有THX眼鏡再加上大部分的測試在數位投影機上是
不會有問題的(各種變形, 色彩聚合不良等等). 所以原本是可以跳過的.
但這裡很適合用來測試DVD player V880的特異功能, 自訂DVI-D解析度. 經過一個
專門軟體的計算並設定到V880, PE5120怪怪的解析度(854X480. 854不能被8或4整除,
故較為少見), 也成功支援.
這就是傳說中的1:1數位模式了! 這和480P, 720P 甚或1080i 比有何優劣? 看圖便知.
下圖中上方是480P, 下方是854X480 1:1 模式, 擷取測試圖中右下角, THX logo 上方
用來調Sharpness (清晰度?)的部份.
由於不需經過"縮放(scaling)", 清晰度自然大幅提升.
再來是確認4:3, 16:9 模式下影片的長寬比是否正確. 一般的狀況是DVD player 照
顯示器的規格設就是了. 有些電視(像我的飛利浦HDTV)能原生支援兩種模式, 情況會
複雜些. 基本上, 這兩個測試都要能看到一個正圓:
最後就是"Final Test", 一段影片讓你看看前面的辛苦能得到甚麼...
慢慢慢, 別急著按"Play Test". 因為上面的各項調整常會有互相影響的現象, 建議您
最好在目前的設定下, 回頭把每一個項目再微調, 直到所有測試畫面都不需再被調整...

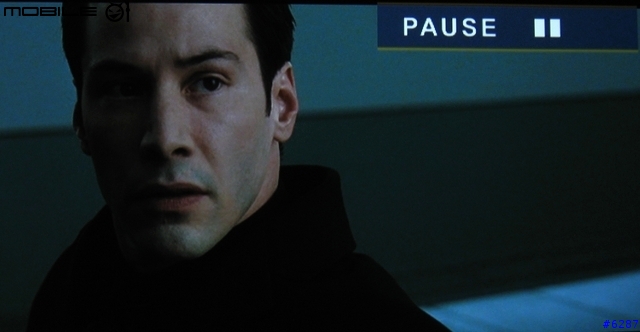

下面是我的一些調整前/後的畫面:
調整前
調整後
上方是調整前, 下方是調整後. 由女主角臉部的膚色看來, 彩度是調的太高了.
左方是調整前, 右方是調整後. 可以看到色彩變的生動, 對比有效擴展後, 背景的
立體感更好了.
下面這兩張可以看出臉部的立體感變的非常明確. 但彩度太高了, 膚色有點不太自然.
調整前
調整後
調整好了, 也迫不及待的看了幾部片子, 但總覺得不對勁...
遠遠傳來Master Yoda沙啞的嗓音: "調整的基本概念有三....", 三? 對了, 就是第三點
符合個人口味. 不管是口味重的, 或清淡的, 都應該以目前設定, 加油添醋或減鹽少糖來
迎合自己. 畢竟自己看的爽才是最高指導原則. 疑, 慢慢慢, 這樣一來我調半天是做什?
值得說明的是, THX Optimizer 是針對"該片", 以我來說是"星戰II", 提供最佳化, 並
不一定完全適合其他DVD影片. 但我曾用通用型的調整測試片 HiVi cast 看過, 雖還有
調整空間, 但也真的沒多少空間可調了... 至少在我的入門設備上是這樣.
後記: 本身是影音設備的初生, 只是調整設備的過程中得到許多樂趣, 想與其他愛好者分享,
也期待得到真正達人的指導, 在此野人獻曝.
