請問水電達人，這樣接電適當嗎？

靈異一路

靈異一路
個人積分：2分
文章編號：11196595

2分

樓主

2009-04-03 9:12

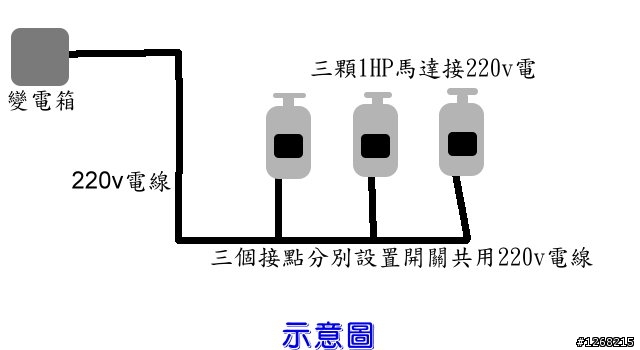

如圖下示意圖

馬達示意圖畫的好像瓦斯桶

請問水電達人，這樣接馬達是否可行？馬達分別安裝三個開關，有時後必須三個一起啟動長達8個小時。
這樣家用變電箱是否承受得了，220v的家用電開關是接20A，接到馬達前有設另一個變電箱接30A電開關再接入馬達。而馬達電流5.5A頻率60Hz都是吃220V的電，那我要同時三個馬達啟動時間長達8小時是否有危險？
能建議我如何安裝接電嗎？

2009-04-03 9:12 發佈

文章關鍵字水電達人

maho

maho
個人積分：5分
文章編號：11197590

5分

2樓

2009-04-03 10:07

以目前接法你第2個30A的NFB這樣接法沒保護作用，純粹只能當開關使用；

以你這種接法，3個馬達同時啟動可能造成瞬間電流過大使20A的NFB跳脫；

建議你家用變電箱20A的NFB源頭的電線假如是5mm平方線徑的話，可換成30A的NFB，

之後拉9條2mm平方線徑電線(三相電源每相各3條)至另一個變電箱接到3個10A的NFB然後再接到馬達，

或拉3條5.5mm平方線徑電線至另一個變電箱再跳接至3個10A的NFB然後再接到馬達，

然後每天第一次啟動馬達運轉時，第一顆馬達啟動3-5秒運轉穩定後再啟動第二顆馬達，

然後再3-5秒再啟動第三顆馬達，這樣啟動最安全，不會造成馬達瞬間電流過大，

馬達啟動運轉穩定後，期間馬達若無遇到重負載，通常馬達電流都會下降一點，

馬達長時間運轉並不會對馬達有多大影響，只要馬達通風良好，軸心有定期潤滑保持乾淨，

無過度重負載，這樣使用馬達的話通常馬達壽命應該都蠻長的。

靈異一路

靈異一路
個人積分：2分
文章編號：11200509

2分

樓主

2009-04-03 12:52

maho wrote:
建議你家用變電箱20A的NFB源頭的電線假如是5mm平方線徑的話，可換成30A的NFB，

之後拉9條2mm平方線徑電線(三相電源每相各3條)至另一個變電箱接到3個10A的NFB然後再接到馬達，

或拉3條5.5mm平方線徑電線至另一個變電箱再跳接至3個10A的NFB然後再接到馬達，
...(恕刪)

不好意思，我看不太懂意思。

您好：我第二個變電箱有引電接220V電源，那NFB是30A的。
我們來看圖

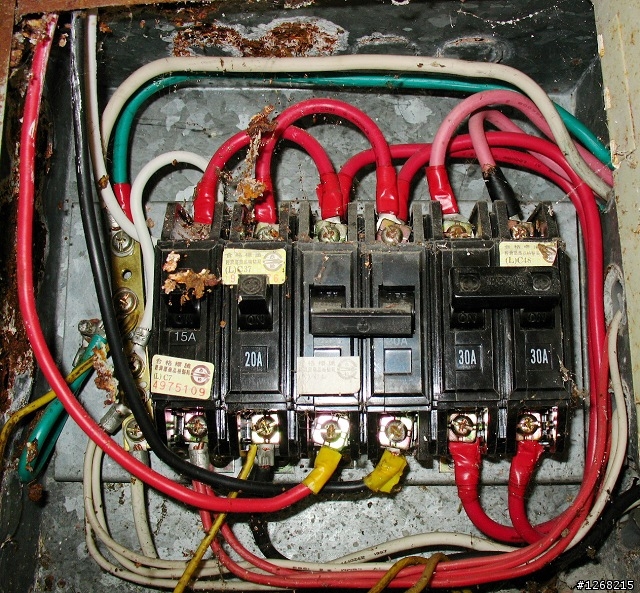

第一個變電箱是家用在室內，不好意思有點髒。

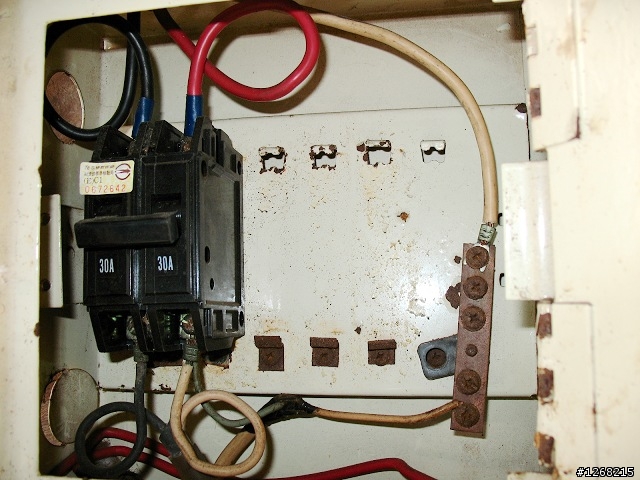

第二個變電箱是接在外面。不知有沒有簡單的方式來接電線到馬達上去。這台是要接三個馬達的變電箱。

maho

maho
個人積分：5分
文章編號：11203439

5分

4樓

2009-04-03 15:34

抱歉上一篇是提供你三相式電源的接法，

但從你找片看來..你220v電源是單相雙線式220V電源，所以上一篇就略過囉..

再提供你兩張圖..只畫變更的部分

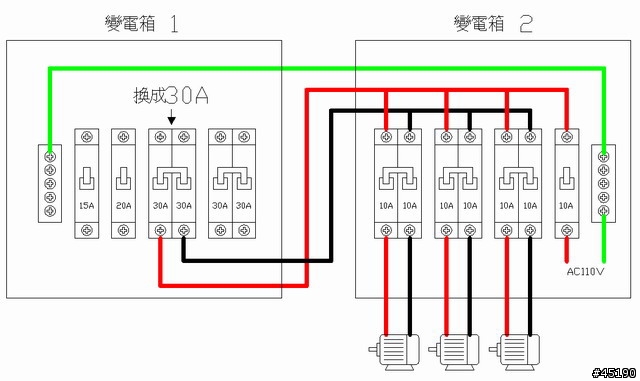

第一張...保險一點的接法..馬達一顆一顆啟動

接30A的NFB的電線最小線徑5.5mm平方，接馬達的電線最小線徑1.25mm平方以上。

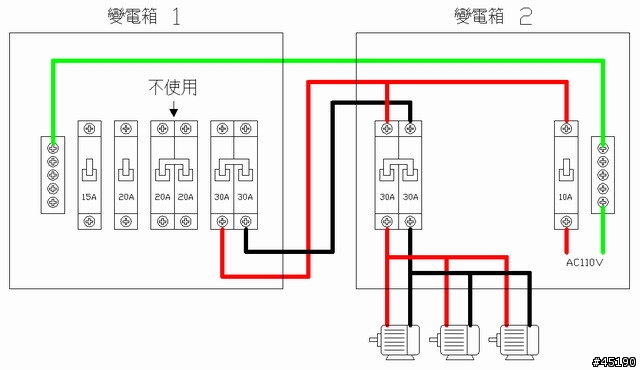

第二張...節省成本接法..馬達同時啟動

接30A的NFB的電線最小線徑5.5mm平方，接馬達的電線最小線徑1.25mm平方以上，馬達電源不得串接。

ps1.綠線代表你照片內的白線。

ps2.照你的配電箱看來，你的最大容許電流為30A，若接上3顆馬達同時啟動最大瞬間電流約23.5A，運轉

穩定後為額定電流約16.5A，那麼線路中接110V的設備最好不要太多，不然馬達啟動時NFB很容易跳脫。

ps3.室內配線若不是有水電能力者，最好請水電師父來幫你配接電路，不然不熟悉而接錯短路或線徑不足，

造成災害就不好了。
