[不專業之DIY開箱]-獨立型太陽能發電系統-2010-06-18更新設備照片

kksmart wrote:
在大太陽下可以有4....(恕刪)


我的板子是沒有向南啦 當初不懂 看著太陽就裝下去了 不過就算角度不對 一早有對到應該也會出現最大功率 後來我又買了500w的併網機 接上後 現在的功率最大出現80-100瓦左右 功率因素92啪 換算起來還是差了一點 等風光大的220w太陽能板到我在好好的裝看時不是角度有誤還是買到霞次品

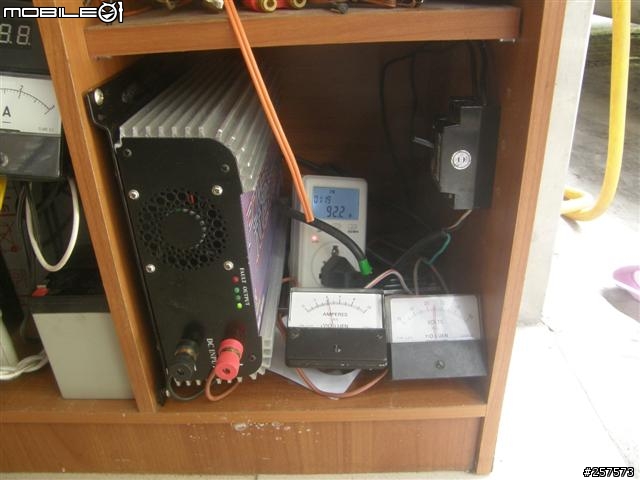

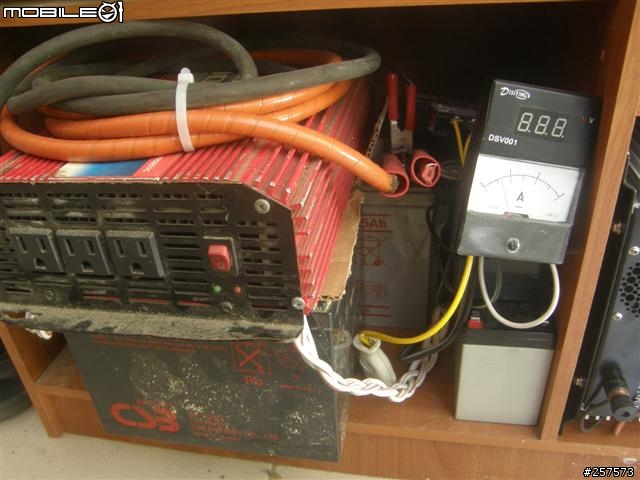

這是我目前的系統 跟你一樣的15W非晶兩片 最大電流0.5-0.7左右 電池最近壞了一顆65A的所以現在一大一小 3000W的轉換器 先前也燒掉500 跟1000w的各一台 用繼電器切換併市電有個問題 當電快用完時繼電器電壓不穩會亂跳 然後就燒掉啦


目前的500w併網機 最大功率在80-100w左右 這台機子有個小缺點 早上電壓升高時他不會乖乖啟動 非得插拔市電一次才會正常啟動 不然就只有待機8-10瓦的輸出而已

icf wrote:
用太陽能是很好啦.....(恕刪)


他那台是真的弦波唷~~
你可以用示波器良看看就知道了~~
不要問我為什麼知道~~~
free888368 wrote:
請問樓主大人你自製的...(恕刪)



也不算自製啦...就去光華的電料行買個DC的電流錶(看你要多大的錶頭 )然後把正極接到錶頭後的正極接點.在從錶頭後的負極拉線到到控制器或電瓶去就可以啦 !!
slksppclub wrote:
我的板子是沒有向南啦...(恕刪)


那看來就是你板子的角度問題啦!!

太陽能板可是要面南安裝然後最好要離地23.5度

問一下你現在併網機是幾V的阿.(看你的設備不是12v的嗎 )

風光大的220w不是24v的嗎

kksmart wrote:
那看來就是你板子的角...(恕刪)


我有兩套系統 15w非晶兩片 入充電控制器 電瓶 110輸出 拉到配電箱電燈迴路

150w單晶 500w24v 併網機 110輸出 跟台電110併在一起

早上沒啥太陽我就用電源供應器直入併網機 發覺真是太陽能板的問題 太陽小時 有電壓電流小會不啟動 110重置會重新啟動輸出就會再高一點 用電源供應器15-25v轉來轉去就都沒有問題 但我的電源供應器只能提供到3a的電力 也就只有60多瓦的輸出
樓主有多件太陽能板椄在一起使用,請問板與板之間是否有用整流子接在一起?希望樓主能為小翔解答,另外可否再上圖樣大家學多一點點,謝謝你。
Hi....................I Miss You Day & Night
free888368 wrote:
樓主有多件太陽能板椄...(恕刪)


沒有耶...都接在同1組纜線上..下來給電源控制器!!
kksmart wrote:
沒有耶...都接在同...(恕刪)

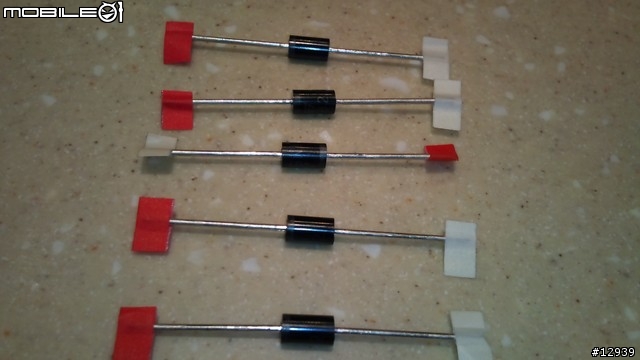

很多版友也跟我說要接上Schottky Barrier Diode(1N5822),這個才安全
Hi....................I Miss You Day & Night
free888368 wrote:
很多版友也跟我說要接...(恕刪)


這是防逆二極體吧....(我也不清楚)...裝這的目的是防電瓶的電逆向回到太陽能板吧!!

不過我已經有裝控制器了....所以不用裝這...控制器會控制好充電電壓.電流等數據的!!
kksmart wrote:
這是防逆二極體吧.....(恕刪)


簡單D來說是一粒只可以令電流作單向流動的半導體

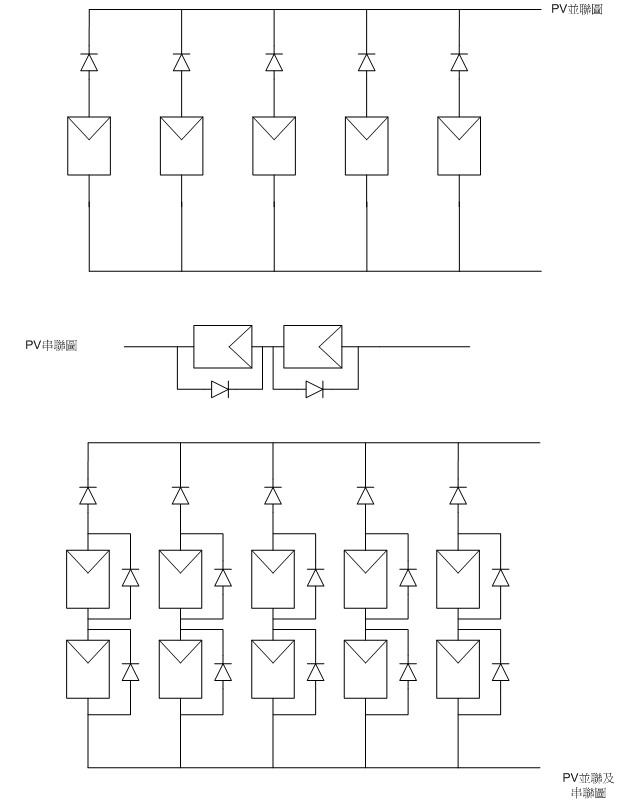

如用在PV並聯時是可以防止當2片PV輸出電壓不同時而影響其他PV panel

例如有雲,落葉都會影響的,



註: 借OFFER C HING 圖一用
Hi....................I Miss You Day & Night
