沒有人試過用AQARA牆壁開關接中間繼電器到鐵門或捲門的嗎?
這樣走WIFI控制比紅外線應該好很多才是, 畢竟紅外線有距離和角度雙重限制, 也容易被人掃頻破解

分身回覆

分身回覆
個人積分：3535分
文章編號：70770301

3535分

62樓

2018-11-05 0:05

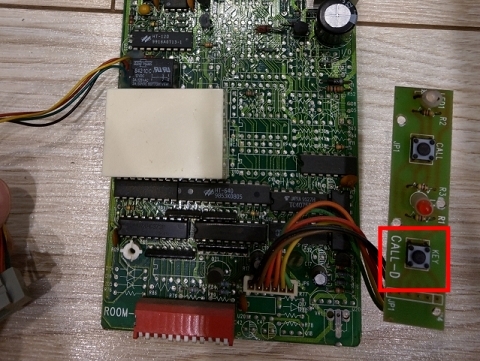

這顆微動開關是開門按鍵吧?

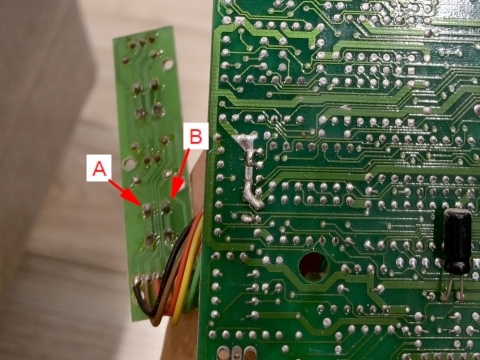

如果是... 就焊接出A / B 二條線

將A / B 二條線接到繼電器的A / B 二個位置

看你這電路板上那麼多電子元件, 應該可以拿三用電表找出DC5V的電源
就不需再另外接DC 5V的變壓器

mijustlin

mijustlin
個人積分：8分
文章編號：70770472

8分

63樓

2018-11-05 0:28

分身回覆 wrote:
這顆微動開關是開門按...(恕刪)

感謝大大
這顆是開門沒錯
三用電表小弟不知道怎麼找5v
請教大大可以用下列方法嗎？

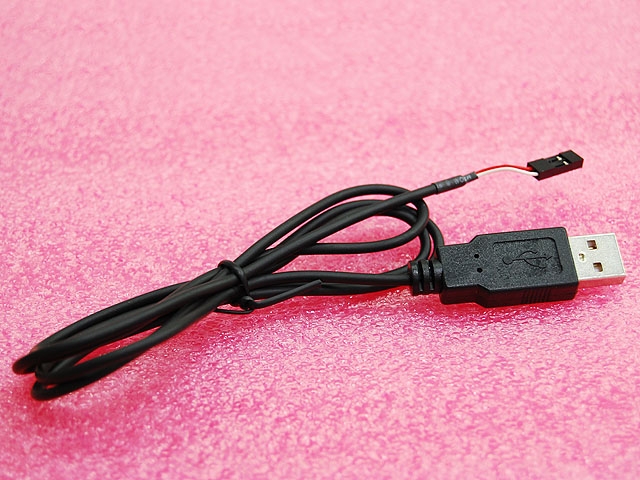

從我牆壁usb接usb轉2p線接到這個模組嗎？
感謝大大的解答

分身回覆

分身回覆
個人積分：3535分
文章編號：70772347

3535分

64樓

2018-11-05 8:54

你用USB轉2P的線也是可以的
2P線的紅線接繼電器上的 + , 白線接 -
就可以了

morchkimo

morchkimo
個人積分：1分
文章編號：70778043

1分

65樓

2018-11-05 14:32

小弟預計買智慧WIFI手機遠端控制
目前家裡對講機是俞氏 VR-390A拆開了,不知道接哪裡?
不知是否需要外接電源或是可以透過對講機供電
跪求各位大大幫忙，謝謝，

分身回覆

分身回覆
個人積分：3535分
文章編號：70791665

3535分

66樓

2018-11-06 12:24

morchkimo wrote:
小弟預計買智慧WIFI...(恕刪)

wifi繼電器的控制端接二條線, 拉到開門按鍵A/B二點
至於DC12V電源... 就要用三用電表去量測才知道了

morchkimo

morchkimo
個人積分：1分
文章編號：70795467

1分

67樓

2018-11-06 16:27

感謝分身回覆，謝謝大大
幫小弟解惑

ned0394

ned0394
個人積分：7分
文章編號：70953235

7分

68樓

2018-11-15 14:38

morchkimo wrote:小弟預計買智慧WIFI...(恕刪)

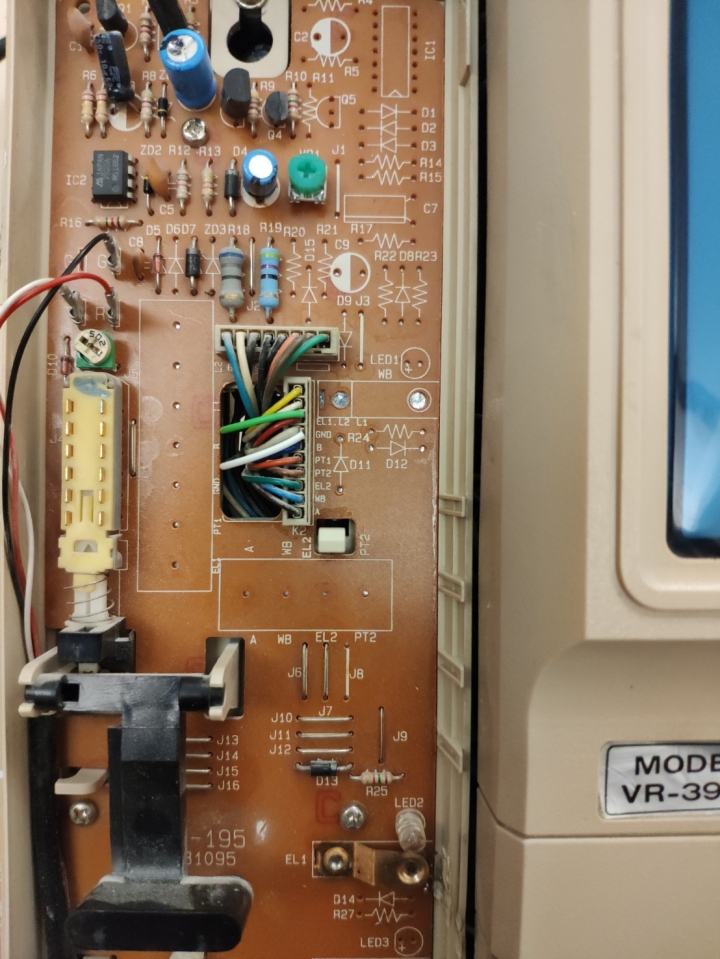

真巧，我也是390A的對講機，但內部跟你長得不太一樣。

我拆下來發現它是有一排控制線+另一個電源線，在爆掉一顆12v的wifi繼電器後，
我確定它不是DC12V的

後來用三用電表測量確定它是AC 110V的

，建議你要先量好電壓再想好怎麼接。

所以我另外又買了可支援AC110V的wifi繼電器，終於完美的外掛上去了，提供你做參考

nick0912

想請問此110V單路點動模塊繼電器，淘寶有網址嗎？

2021-07-17 13:40

iamaliens

iamaliens
個人積分：78分
文章編號：70957548

78分

樓主

2018-11-15 19:16

ned0394 wrote:
真巧，我也是390A...(恕刪)

其實上瑜氏牌的官網可以看得到設計以及電路圖，

連結

但是不確定你的有沒有總機，看起來接線是有差異的。

那個多的 D-sub 15pin 的頭可以方便拉出來用的。

康康說：萬般帶不走，惟有業隨身！

ned0394

ned0394
個人積分：7分
文章編號：70967118

7分

70樓

2018-11-16 11:31

iamaliens wrote:
其實上瑜氏牌的官網...(恕刪)

感謝大大分享，原來是要找它= ="我一直查錯型號找不到XDD,結果害我以為對講機都是DC12V的

但說實在的我也不太會看電路圖這東西

，我是將外接電線夾在EL1+GND2個點上，再接到wifi繼電器就可以實現遠程開關了，

但看說明書電鎖的接點是EL+PT 嗎？其實我不了解原理，若不太複雜，希望大大能幫忙掃掃盲
