洗衣機平常只看到乾淨的內筒，看了inkk跟legend9735兩位大哥的拆解
才知道內部這麼噁心。我的衣服洗好有怪味，原本一直想不出原因，
現在才知道都是洗衣機惹的禍。

今天終於下定決心也來拆洗，我的是義大利Siltal滾筒洗衣機，
按照legend9735大的拆解照片，總算能順利拆解洗衣機了，
以前都卡在橡皮墊不知怎麼拆，看照片才知道有隱藏的彈簧鐵絲，
構造都很類似，我的不是DD馬達，馬達掛在外筒下方用皮帶帶動，
控制板、配重塊、外門、懸吊彈簧、避震腳座、進排水管都順利分解。

這台前機體鋼板是焊死的，放倒後好不容易從下方拖出滾筒，
總算可以打大魔王了，結果未戰先敗。

它的外筒也是不鏽鋼筒，看起來工廠在製造時放入內筒固定軸心後，
外筒的外蓋就用板金壓合的方式密封了，根本沒辦法分解外筒取出內筒。
除非用開罐器來開罐頭，難道外國人都不清洗衣機的啊！

看來我只能換一台洗衣機解決這個噁心的臭味了，
不過各品牌從外觀看不出來能不能拆洗，
很怕又選到這種無法拆洗的地雷機啊！

legend9735

legend9735
個人積分：1311分
文章編號：32413361

1311分

樓主

2011-12-04 12:02

k62000 wrote:
它的外筒也是不鏽鋼筒，看起來工廠在製造時放入內筒固定軸心後，
外筒的外蓋就用板金壓合的方式密封了，根本沒辦法分解外筒取出內筒。...(恕刪)

看到這裡只說高唱：「多麼痛的領悟.....」
看樣義大利人是不給你隨便拆開看內在美的。

這樣只能用「泡藥劑」的。

組裝好了嗎？
其他部分清潔之後，效果怎麼樣？
排水管有積污嗎？

k62000

k62000
個人積分：1605分
文章編號：32426290

1605分

53樓

2011-12-05 1:24

legend9735 wrote:
組裝好了嗎？
其他部分清潔之後，效果怎麼樣？
排水管有積污嗎？

我把拆出來整個滾筒放倒泡藥劑，筒口朝上這樣才能泡到整筒滿水位，
藥劑覺得沒啥效果，靠近筒口手伸的進去的縫隙還是能刷出厚厚的積垢，
只有各條管路能洗乾淨，排水管是最臭的汙垢也最厚。

已經組裝回去了，早上送電測試燈有亮，結果門不會自動上鎖也不會進水，
轉到脫水檔位馬達也不會轉，看來得再拆開查線路了。

反正這台也是死馬當活馬醫，筒身無法分解也解決不了洗衣臭味問題，
而且這台5公斤容量沒辦法洗床單，大容量滾筒價格太貴，
新的洗衣機想買直立式的了，不過看inkk的拆解，直立式需要特工才能拆，
現在還在物色要買的機種。

inkk

inkk
個人積分：10935分
文章編號：32426411

10935分

54樓

2011-12-05 1:35

k62000 wrote:
我把拆出來整個滾筒放...(恕刪)

台北的話....真的當死馬沒醫活可以借我醫醫看純好玩不包活.....
不知你的型號是哪一款?
我GOOGLE了一下....你這牌子還蠻多人來研究
你可以GOOGLE一下....因為不知到你的型號

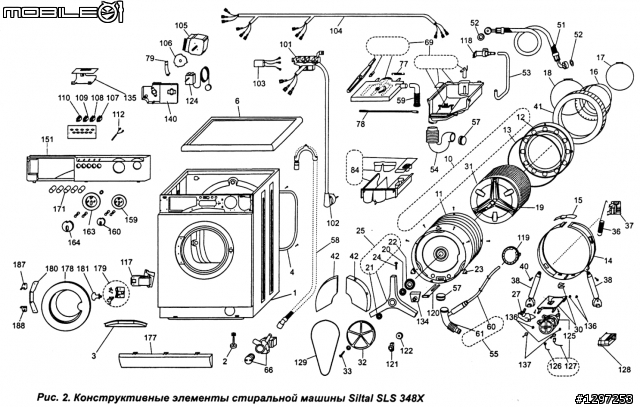

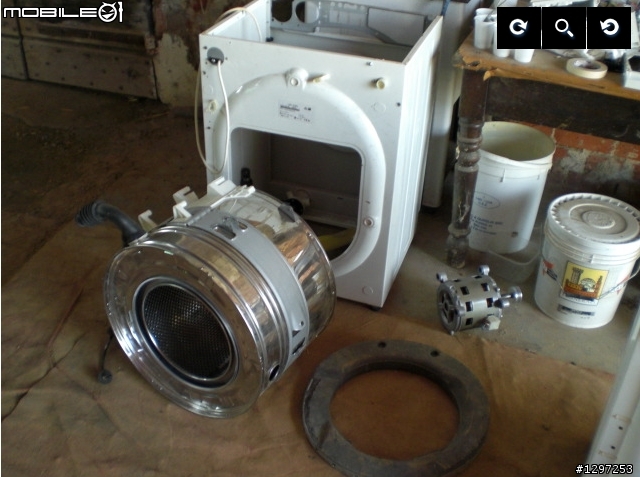

我覺得你比較可能會用到的圖只有兩張如下....
看起來應該是可以分解........不過也許是型號的問題

biggio

biggio
個人積分：160分
文章編號：32440452

160分

55樓

2011-12-05 16:50

很棒的文章！看得我也想來拆自家 LG 滾筒了~

legend9735

legend9735
個人積分：1311分
文章編號：32449546

1311分

樓主

2011-12-05 23:33

k62000 wrote:
已經組裝回去了，早上送電測試燈有亮，結果門不會自動上鎖也不會進水，
轉到脫水檔位馬達也不會轉，看來得再拆開查線路了。
...(恕刪)

是不是門那邊有電線沒有接好？或電線被打断之類的故障，先從這裡下手。
一般來說，洗衣門不會鎖定的話，洗衣程序會卡住，後續動作無法進行下去。

k62000

k62000
個人積分：1605分
文章編號：32449830

1605分

57樓

2011-12-05 23:43

inkk wrote:
台北的話....真的當死馬沒醫活可以借我醫醫看純好玩不包活.....
不知你的型號是哪一款?
我GOOGLE了一下....你這牌子還蠻多人來研究
你可以GOOGLE一下....因為不知到你的型號
我覺得你比較可能會用到的圖只有兩張如下....
看起來應該是可以分解........不過也許是型號的問題

inkk大實在厲害，你找的圖就是我這系列，這台主要分有無烘乾差異。
我在台北，今晚拆了蓋子放倒又巡了一次線路，並沒有脫落沒接的線路，
結果扶正又試了一次，洗衣機看起來正常會動了，可能是接觸不良莫名其妙又好了，
不過太晚了要隔天才能試機測試每個流程是否正常。

這台我大致已經掌握拆機訣竅了，只差在內筒無法分離出來。

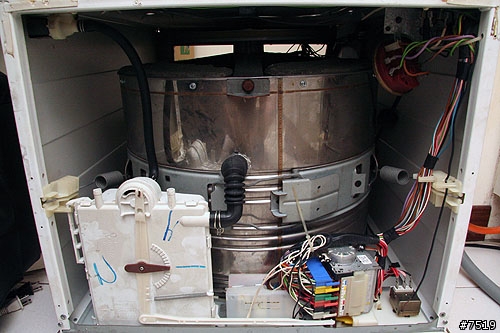

這是洗衣機上視圖，機械式旋扭多段開關，理論上應該是很耐用的控制方式。

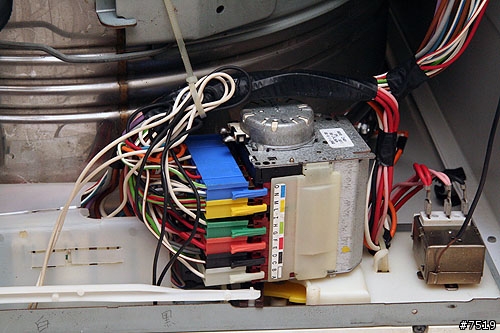

主行程旋扭上一大堆線路接頭，小顆的是水溫控制開關。

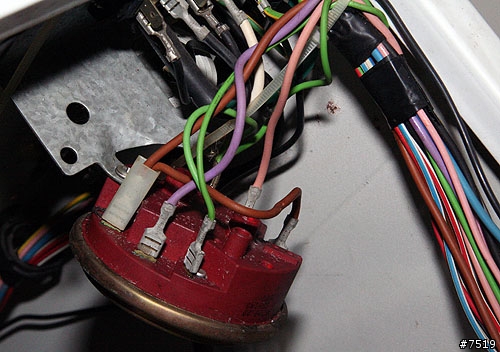

後方不知名的圓形零件，右上角端子是110V電源進線處。

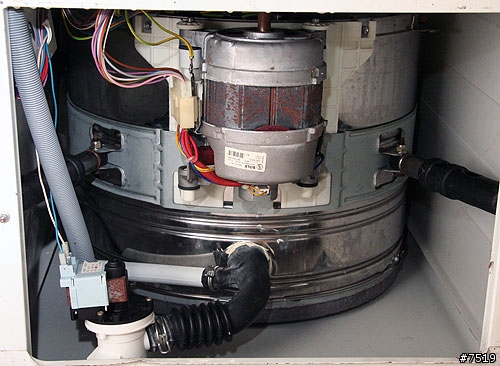

洗衣機底部，馬達掛在外筒下方。

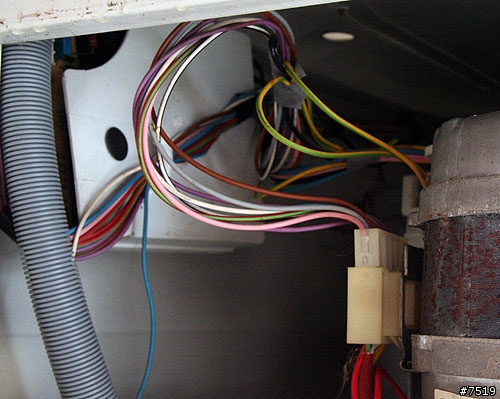

馬達接頭，旁邊白色盒子裡有片電路板。

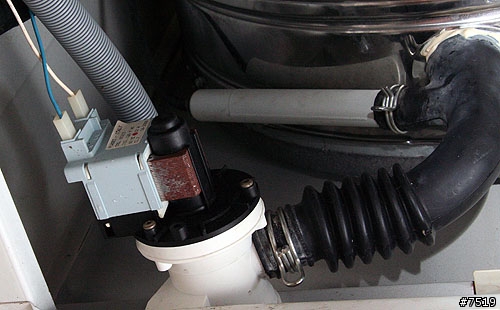

排水馬達，排水管分歧處白色管子積了厚厚的汙垢，用途不明。

接下來這個是最麻煩的地方，這台的外筒是不鏽鋼製，可能是製作接頭麻煩，
跟外筒相關的橡皮管都是用矽膠黏接，不能分離清理時有夠麻煩。

螺絲下方可以看到，外筒的蓋子是鐵皮反折扣住的(整個桶子大約8個固定點，16處反折)，
光靠這樣可能無法水密，我猜上蓋折合前應該還有另外上矽膠密封。
原本有想過用一字螺絲起子硬拆，可是這個鐵皮硬梆梆不動如山，凹也凹不動只好放棄。

這是這台最殘念的地方，洗衣機臭味積垢的主要來源外筒，完全無法乾淨的清理啊！

k62000

k62000
個人積分：1605分
文章編號：32450038

1605分

58樓

2011-12-05 23:50

legend9735 wrote:
是不是門那邊有電線沒有接好？或電線被打断之類的故障，先從這裡下手。...(恕刪)

這個我有想過，今晚巡線路時檢查門扣線路沒脫落，
全機接頭都搖一搖巡過一遍，扶正送電竟然會動了，
看起來可能是接頭氧化接觸不良，明晚再來測試洗衣流程是否正常。

外筒固定處我有放照片了，蓋子反折處很硬，用一字起子敲不開，
太暴力硬拆又怕變形或到時蓋回去無法密合漏水，
沒辦法解決外筒臭味是目前比較討厭的問題，
不過會動至少不用急著這禮拜就買新洗衣機。

inkk

inkk
個人積分：10935分
文章編號：32451583

10935分

59樓

2011-12-06 1:08

我想這是你需要的技術資源

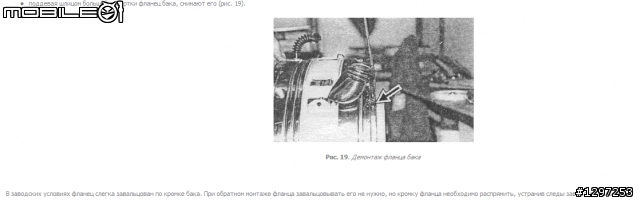

http://electronicsdesign.ru/steng_rem55.php.htm
請看圖19

下面那一行
В заводских условиях фланец слегка завальцован по кромке бака. При обратном монтаже фланца завальцовывать его не нужно, но кромку фланца необходимо распрямить, устранив следы заводской вальцовки.
直譯是在說：
工廠沿著法藍邊緣有作包邊的動作，在拆除法藍時反折他是不必要的動作，但法欄邊緣拉直，除去工廠軋製的痕跡
口語化就是：
工廠在上蓋盤有作包邊反扣的動作，但你不用為了拆除上蓋盤去反折這些包邊，你只需將工廠壓折包邊的部份扳直即可。

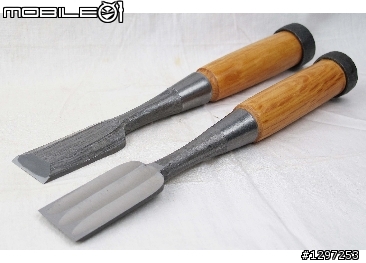

如果是我拆我用用鑿刀....我有在做木工所以是這種

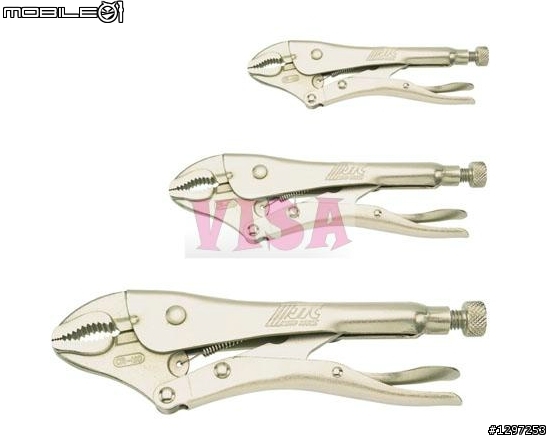

如果是機械方面是這種

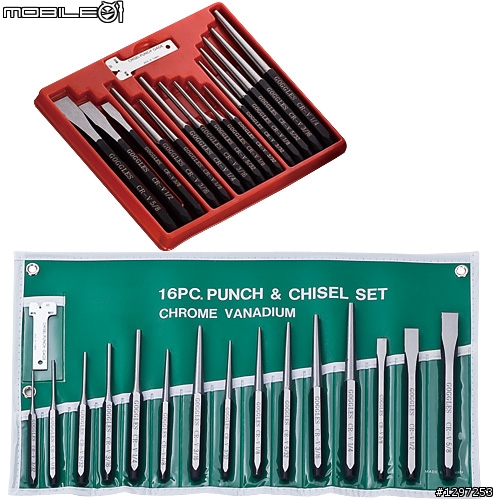

還有泥作方面也有另一種
反正不管你用什麼....大概長的像這種型可以衝擊的就行

那即可螺絲拆掉包邊扳直你就贏了
裝回去的話我會建議你用固定鉗夾一下就好了

這種包邊的方式扳直的時候盡量不要扳到全直剛好可以南下來就好後面要夾回去比較好弄
上概要下來也不要去翹平面會翹清一點不要搞到變形看爆炸圖接合處有水封面變形怕之後會漏水
夾回去的時候我也會對角幾個意思意思反正有螺絲撐住....明年拆也好拆

剩下的就加油囉～
PS水封要換的話可以去承德路2段100號合合看.....沒壞就不要動他了
拆之前上蓋跟奇異筆利（裝好去除） 2～3等分圓週作不同記號
避免原廠在外筒總成完成之後外筒有做過動平衡配重
拆的時候要先解決包邊再拆螺絲
裝的時候要先裝螺絲再復原包邊

k62000

k62000
個人積分：1605分
文章編號：32470631

1605分

60樓

2011-12-06 20:43

inkk wrote:
這種包邊的方式扳直的時候盡量不要扳到全直剛好可以南下來就好後面要夾回去比較好弄
上概要下來也不要去翹平面會翹清一點不要搞到變形看爆炸圖接合處有水封面變形怕之後會漏水
夾回去的時候我也會對角幾個意思意思反正有螺絲撐住....明年拆也好拆...(恕刪)

謝謝inkk詳細的解說連工具的圖都有，我有信心再挑戰看看了，
折邊之前我用尖嘴鉗扳不動(折邊很密合咬不到施力點)，
我想照你說的用鑿子衝擊應該可以鬆開反折。

原本擔心如果內部是用膠密封即使鬆開反折也很難分離上蓋，
既然爆炸圖顯示是用水封就不用擔心黏太緊分不開了。

用衝擊拆這鐵桶晚上聲音太大，這個週末我再來挑戰拆內筒，
有拆過一次的摸索經驗，這次要取外筒應該能輕鬆一點了。
到時再把戰果貼上來。

LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)

LG滾筒洗衣機內筒"大保養"之拆光光(144圖)
