yagami7215 wrote:
有水管剪這個工具，就不用擔心鋸下碎屑混進用水裡
以樓主的浮球來說，其實跟99%人家裡的白鐵水塔是一模一樣的(恕刪)

連裝水塔的都不一定有「水管剪」吧？樓主那水塔的PVC三通和對接頭已接滿，比較麻煩…

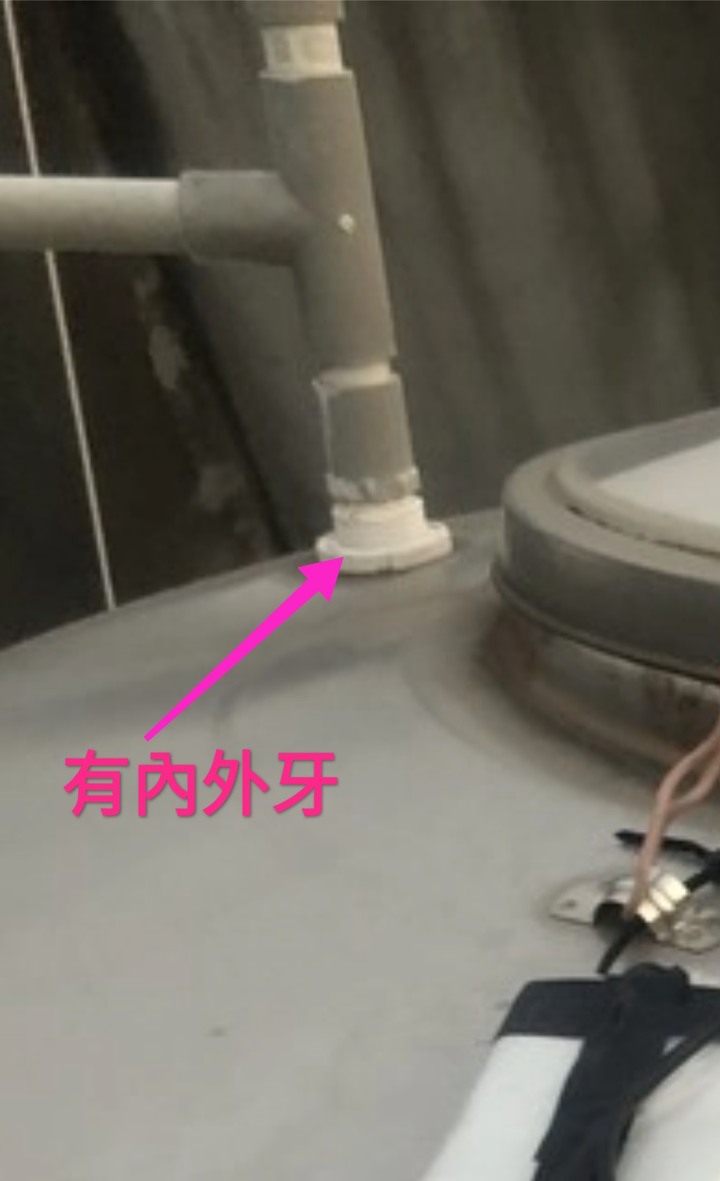

後來我發現，每個水塔上都有1-2個內外牙對接頭，

照理，應該水塔上方用像水表用的銅塑由令鎖外接頭(不確定是否符合？)，水塔內則90度PVC彎頭鎖內牙接浮球桿！

這樣，銅塑由令一鬆開，水塔較容易移動，且槓桿浮球水位才不會被搞這麼低！搞到號稱2噸的水塔只剩6成的水可用！我家的水塔若沒改，也差不多只有6成的水可用…

煙雲煙

煙雲煙
個人積分：950分
文章編號：81456430

950分

42樓

2021-04-15 21:29

RentHA wrote:

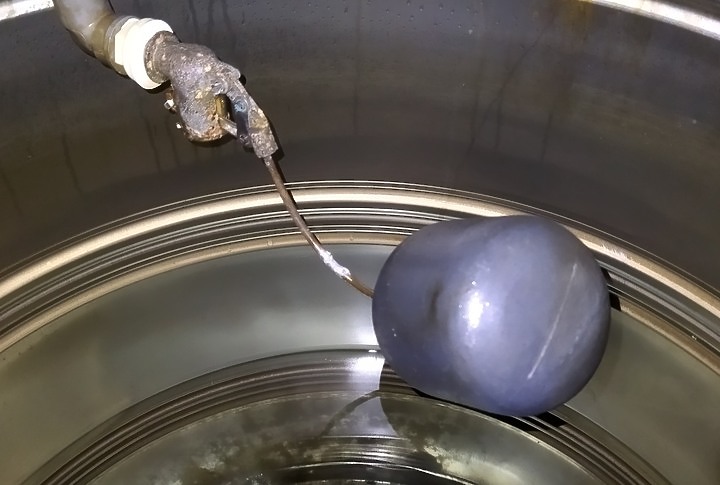

停水前，我是把浮球的銅桿往上彎，增加容量，後來想再高一點，又再彎，結果銅桿就斷掉了！夭壽…，才準備要停水…

就趕緊找手邊壓接電線的銅管，用噴燈錫焊回去。

下次買PVC對接和硬質膠合劑後，把插入水塔的PVC管切短一點轉接，可增加約10公分的儲水量。

浮球桿有銅的也有白鐵的，白鐵的才不會斷。臨時出狀況，是可拿馬桶水箱的浮球桿撐著點用。

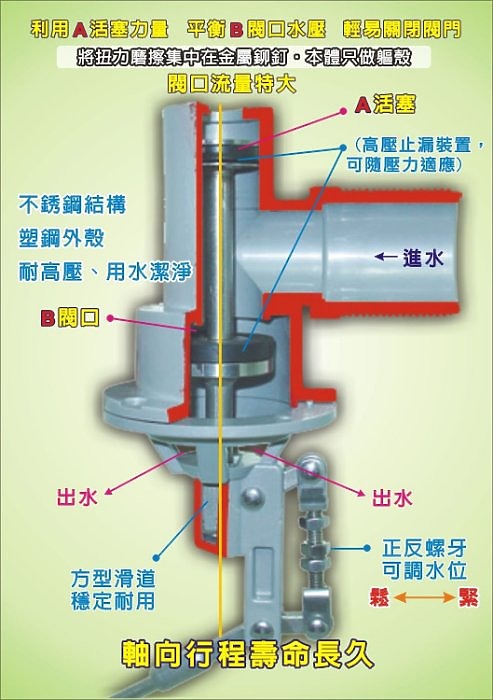

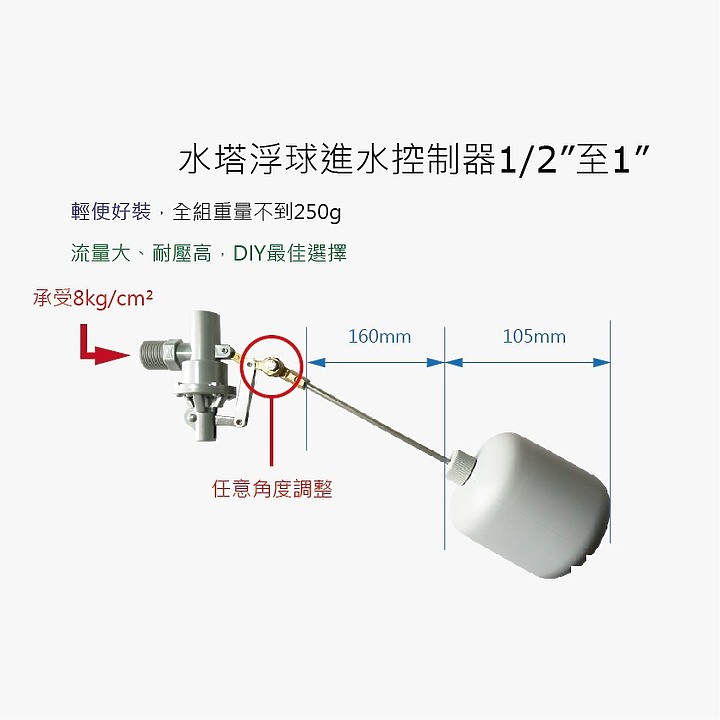

塑鋼水塔進水閥，浮球高度可調。
點我看大圖

煙雲煙

煙雲煙
個人積分：950分
文章編號：81456574

950分

43樓

2021-04-15 21:47

RentHA wrote:
連裝水塔的都不一定有「水管剪」吧？樓主那水塔的PVC三通和對接頭已接滿，比較麻煩…

後來我發現，每個水塔上都有1-2個內外牙對接頭，

照理，應該水塔上方用像水表用的銅塑由令鎖外接頭(不確定是否符合？)，水塔內則90度PVC彎頭鎖內牙接浮球桿！

這樣，銅塑由令一鬆開，水塔較容易移動，且槓桿浮球水位才不會被搞這麼低！搞到號稱2噸的水塔搞到只剩6成的水可用！我家的水塔若沒改，也差不多只有6成的水可用…

現在水塔進水管連接方式好像有兩種，一種是接頭，一種是中間有螺牙的進水管。

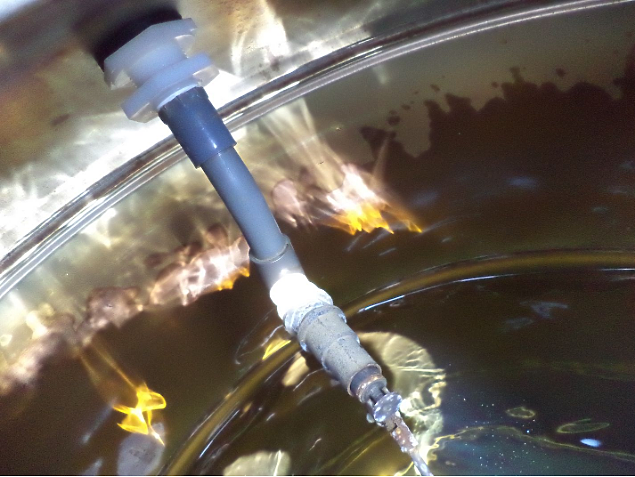

水塔進水管
點我看大圖

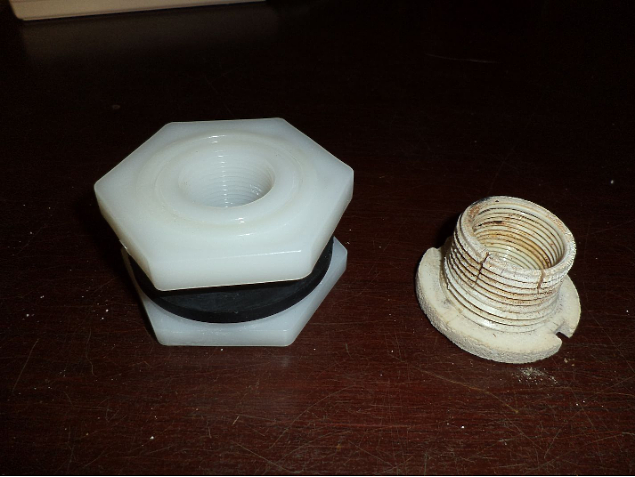

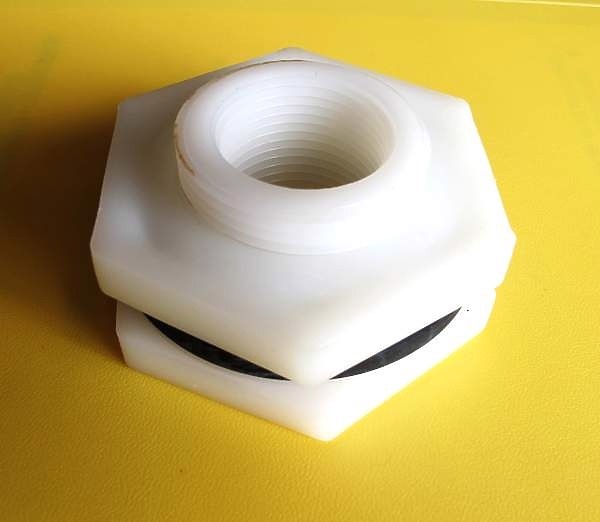

水塔進水接頭

A.J.Alexy

A.J.Alexy
個人積分：45分
文章編號：81456575

45分

44樓

2021-04-15 21:47

樓主有厲害連雲端水位偵測器都能diyt出來,佩服.

Ryanfon.K

Ryanfon.K
個人積分：168分
文章編號：81457435

168分

45樓

2021-04-15 23:25

zzzrrrzz wrote:
回報一下，有關台中今(恕刪)

換線路直接給馬達通電,這樣接的話,浮球開關應該就沒作用了?
要留意補水水位,關掉馬達,否則可能會滿出來?

zzzrrrzz

zzzrrrzz
個人積分：2117分
文章編號：81458019

2117分

樓主

2021-04-16 0:55

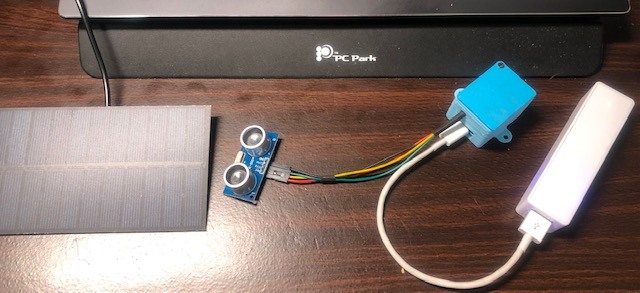

首先感謝大家的鼓勵、建議與交流，小弟都有認真閱讀喔....來說明一下最新進度...近日敗了很便宜的行動電源盒、18650電池、小太陽能板，誠如S大所言，電力供應真的是麻煩事，沒搞定就必須一周內要換一次行動電源...目前小弟正在測試ESP8266的深度睡眠與喚醒功能程式碼，這理論上可以大幅節省電力10倍以上，問題是一般新的行動電源大多越來越重視大電流供應，卻忽略小電流需求，若ESP8266睡著後約1分鐘，行動電源就會完全關機，ESP8266再也沒機會起床了

....所以反而要上網買這種很低階，內裝18650的便宜行動電池盒，直到電力耗盡前都不會"關機"，才有機會讓ESP8266睡眠功能登場...目前持續在書房測試中，等周末白天再去頂樓水塔真正登場...也希望這種便宜太陽能板可以進一步發揮作用，讓電力持久供應... 點點點

zzzrrrzz

zzzrrrzz
個人積分：2117分
文章編號：81458086

2117分

樓主

2021-04-16 1:12

Ryanfon.K wrote:
換線路直接給馬達通電...(恕刪)

之前這樣的小改裝，其實是因為家裡水塔幾乎都會被自來水壓力自己補滿，抽水馬達幾乎用不到，然後過2年馬達就會卡死動不了...為了預防這問題，才會希望每隔一段時間強迫抽水馬達動一下....事實上小弟家裡水塔的雙浮球開關跳停後，手動硬抽還可以讓水位再增加約2-3公分...在還沒有進一步改裝進水端的浮球高度之前，這多一點點也是不錯...不過若能有水位偵測，就只要看手機畫面即可決定抽水馬達何時拔插頭了...

RentHA wrote:
連裝水塔的都不一定有...(恕刪)
煙雲煙 wrote:
現在水塔進水管連接方...(恕刪)

感謝大大們建議，目前越來越限水的中部，真的很需要來改裝，小弟這周末上水塔再來研究如何施工，或許5月就要完成改裝，看看能否提升1-200L庫存....

zzzrrrzz

zzzrrrzz
個人積分：2117分
文章編號：81458128

2117分

樓主

2021-04-16 1:22

tigerliu wrote:
不知道像JSN SR04T...(恕刪)

哇哇這好建議，小弟認為若有夥伴也要來組超音波形式的水位偵測，選這顆元件會比小弟目前用的傳統SR04好很多，應該也更耐久

或許用這元件，ESP8266及電池不用跟著放水塔頂，乾脆離遠一點，因為當陽光直射時，水塔上方鐵皮溫度也滿高的....

亢龍有悔 wrote:
可參考~
電子超聲波...(恕刪)

約1500其實不貴耶，但電力不知能撐多久...若沒有從手機查液位的需求，其實一般家庭很夠用了

RentHA

RentHA
個人積分：8837分
文章編號：81458203

8837分

49樓

2021-04-16 1:47

煙雲煙 wrote:
現在水塔進水管連接方

(恕刪)

水塔裡的PVC管還是太長了，槓桿浮球的水位還是會太低。

以直徑80公分水塔而言，水位差那短短的10公分就差了50公升=50公斤。我們在扛水時大多一桶只能20-30公升。

目前我把浮球桿往上彎後，水塔水位已到水塔最上方的滾溝焊線。

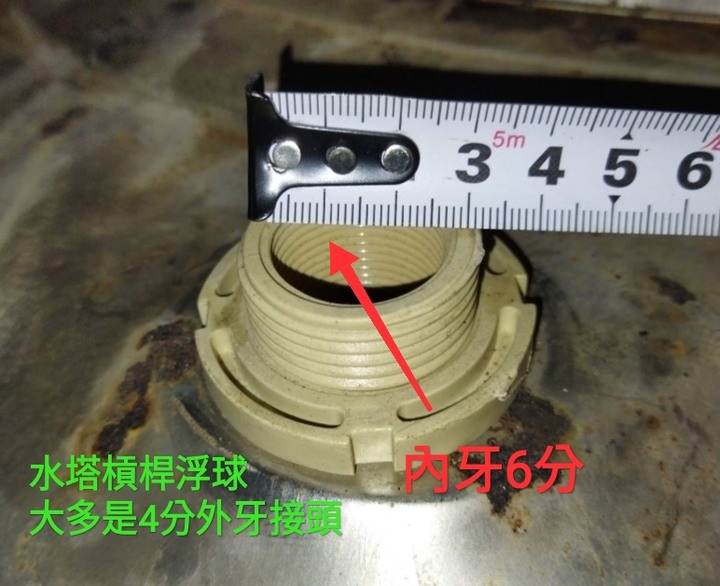

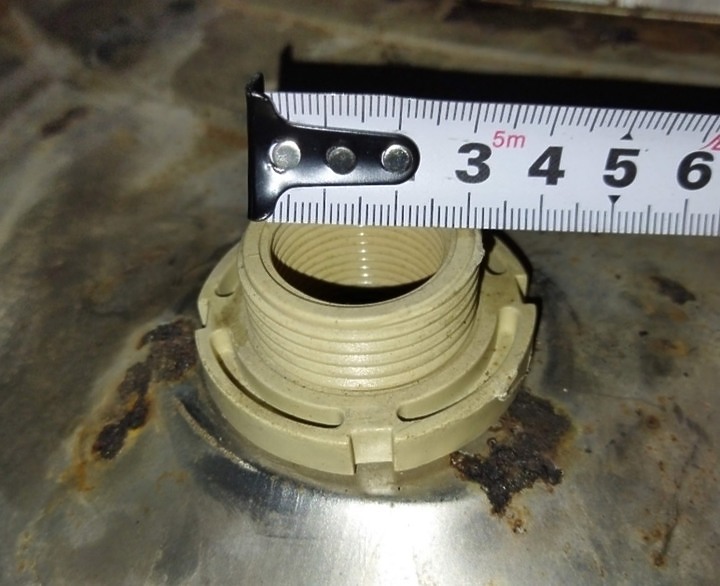

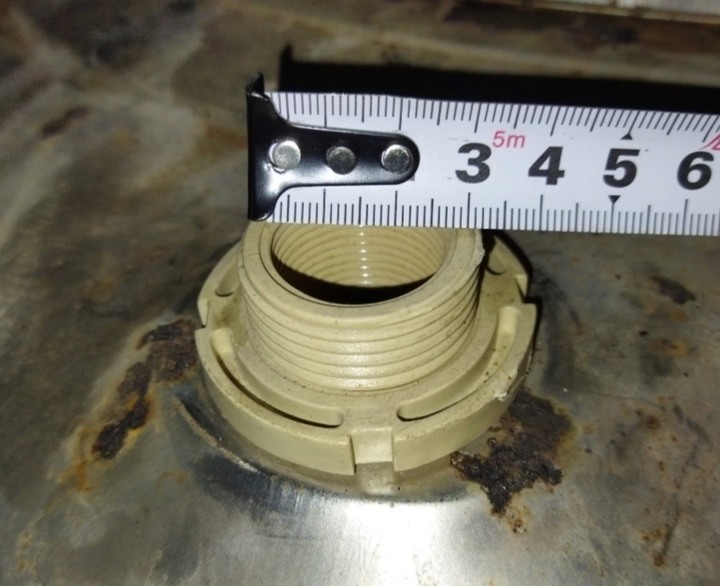

實際量水塔白色的內外牙「內牙是6分」，但外牙是反牙，一般由令沒法套這外牙。

浮球桿接頭大多是4分外牙，
若要浮球的滿水位不要太低…
水塔內：90度的6分外牙4分內牙白鐵彎頭(不一定有)，PVC的還可能要另接一段轉徑。
水塔外：PVC管可6分外牙，接水塔的6分內牙。水塔進水的PVC管大多是4分管，又要轉徑。若要方便拆，也可接由令。

看來接水塔的內外牙要4分6分管/接頭/彎頭轉來轉去，浮球的水位才能比較高，裝水塔的就都4分PVC管插進去…

tombs35

tombs35
個人積分：1分
文章編號：81460380

1分

50樓

2021-04-16 10:14

因應時勢~提供大家資訊化的技術~ 拇指向上
