有關變電家+它長尾巴了+萬用壁插改造

haidan0319
個人積分：5分
文章編號：13976166

5分

41樓

2009-08-11 13:05

hw123123 wrote:
我覺得說火線地線都是有點怪怪的說法
應該正確來說家庭應該是RST單相三線式...(恕刪)

呃......小弟沒聽過單相會有RST說........

但RT相是沒錯

若說RT N應該還正確了點

N為被接地線,在電箱中若把N和G的極板相連應該為內線系統再接地

G不一定是設備接地而已,以多重接地的方式來說的話.................

請大大再給予小弟錯誤的地方指正一下(小弟也非本科系啦 orz

orz

)

haidan

hw123123

hw123123
個人積分：0分
文章編號：13986354

0分

42樓

2009-08-11 20:35

G一定代表設備接地，一定要用綠色
N代表系統接地，一定用白色
可以參閱"電工法規"，"室內配線"等書...都有詳細說明

至少樓上提到應該是很久之前高職時代的事情，那時候實習教室有電線桿爬...用的配線法是台電...

可以參閱甲種電匠題庫第三站第一小題中的第2小題
2.並聯三只變壓器接成單相三線中性點接地送電側為單相11.4KV，受電側為單相三線110-220V之接線

如題錯誤請指教...

cotree48

cotree48
個人積分：144分
文章編號：13987255

144分

43樓

2009-08-11 21:21

110V的插座為H型(| |),220V的插座為T型(一直一橫),是有防呆的作用,避免電器因錯誤的電壓值而損壞!

開版樓主介紹的萬用插座是很方便,H型跟T型插頭都適用,但就有插錯電的風險,若要使用,務必標示電壓值比較妥當!

haidan0319
個人積分：5分
文章編號：13995919

5分

44樓

2009-08-12 8:19

甲種第三站的題目我記得不都是三相電嗎?(時間太久真的不太記得了)

haidan

legend9735
個人積分：1311分
文章編號：14096184

1311分

樓主

2009-08-16 12:25

由於室外機接上變電家會漏電，主要是變電家沒有接地頭，所以為了解決漏電，就把變電家拆了...
反正已經過保固了，拆也無妨。

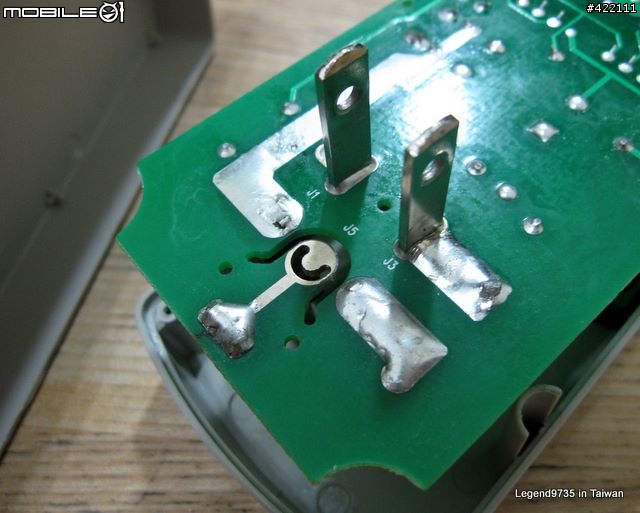

它的主機板還是有接地的電路，只是被廢掉而已。

順手把內部一顆普普通通的電容35v 100u，昇級到PANASONIC比較好的50V 100u電容。

銲上了地線插頭，恩~有雄偉的感覺。

再把外殼鑽一個小孔。

大功告成，可是一插就斷了

。
銲接處強度不足，為了強化它，又花了二個小時，還是固定不了，不耐用力插拔

。
最後直接用粗的電纜銅線絞緊，銲在上面，終於解決了

。

室外機不會再漏電了。
變電家可以安心的一直插在冷氣機的插頭上啦！
完工圖下次補拍。

烈火雄心
個人積分：24分
文章編號：14097286

24分

46樓

2009-08-16 13:54

legend9735 wrote:
由於室外機接上變電家...(恕刪)

免麻煩直接外機街地即可

legend9735
個人積分：1311分
文章編號：14105173

1311分

樓主

2009-08-16 22:16

烈火雄心 wrote:
免麻煩直接外機街地即...(恕刪)

頭頂長角，和屁股長角，二者有差啦！
頭頂長角，等同28ST原始的三根插頭設計；
屁股長角，符合說明書要求的室外機接地線。

我改了之後，等於是源頭端就同28ST的插頭一樣。

haidan0319
個人積分：5分
文章編號：14111800

5分

48樓

2009-08-17 8:19

legend9735 wrote:
頭頂長角，和屁股長角，二者有差啦！...(恕刪)

其實接地系統作得好的話

角長在哪裡不會有太大的使用上的差別的!!

haidan

bartwang

bartwang
個人積分：346分
文章編號：16234879

346分

49樓

2009-12-04 16:46

又是一篇L大的好文，推推。

我也是一直在找T型轉換頭，因為我家的220V電磁爐

當然，也不是沒有解決方法，市面上T型頭是很好買得，只是還要在加工。

最近迷上了220V的電器，呵呵，只要高功率的，都想用220V的，前幾天去買吸塵器時，還一直問燦坤看他們有沒有220V的機種。結果當然是沒有。只有等下次去中國時再看看了。

我想台電是220V推不起來了，現在只有等看看次世代的智慧型電網時有沒有機會。或是現在很熱的直流供電。

bartwang

bartwang
個人積分：346分
文章編號：16235078

346分

50樓

2009-12-04 16:55

legend9735 wrote:
很好的問題!!正常來...(恕刪)

請教一下開版大和各位高手大大，

火線水線有辦法靠電錶下去分嗎? 因為不管用紅色和綠色或是白色和綠色，我用電錶量起來都是110V，沒辦法知道當初電工有沒有把顏色搞錯。（回家附上照片）
