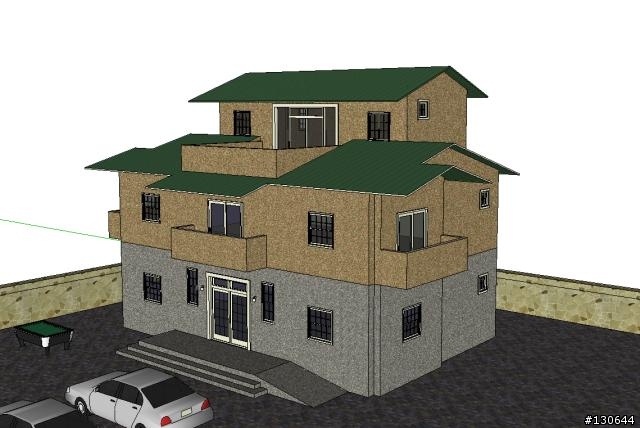

[分享]用sketchup畫你的家（圖多） (第4頁)

luzibin

luzibin
個人積分：2184分
文章編號：2752602

2184分

31樓

2007-05-04 10:06

jackzen wrote:

用移動功能(按M...(恕刪)

bluesystem wrote:

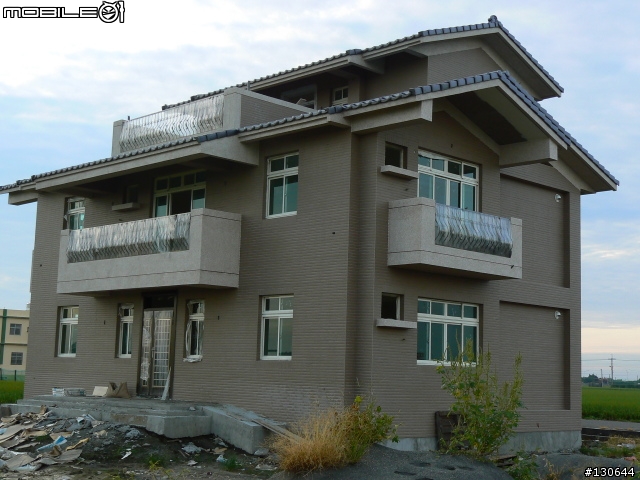

請教一下luzibin兄, 您的窗戶是自己畫的還是找到的? 如果是找到的是在哪找的? 您房子的窗戶
跟我新居的客廳窗戶很像.我客廳是三扇長型的窗戶還蠻特別的....
恕刪)

太感謝了，我再來試試『M』的功能。不過剛剛試過，『M』與點，只有縮放時才有作用，我如果已知窗戶突出牆壁85mm我想往內移85mm，並沿著X軸或Y軸或Z軸，是否有簡單的指令？如按下某個鍵，然後輸入85，他就自動移到我要的位置？

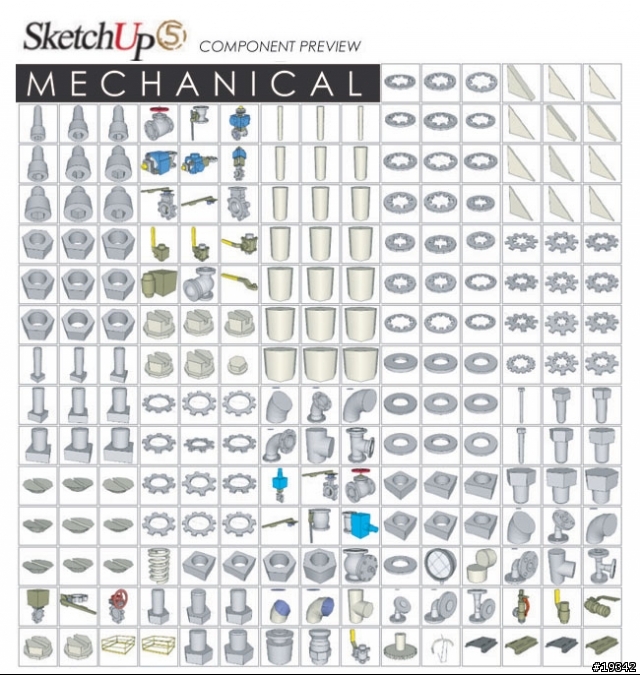

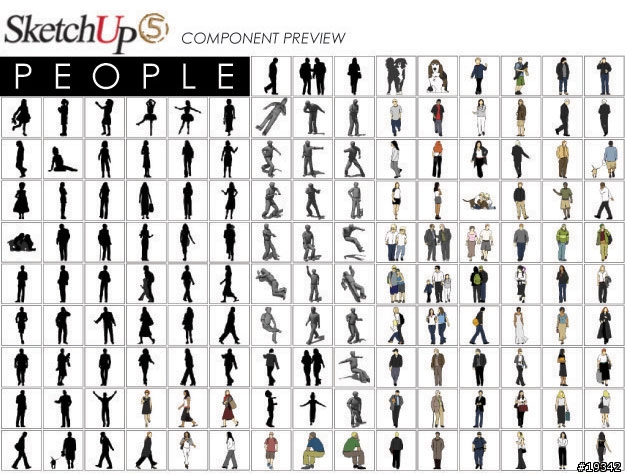

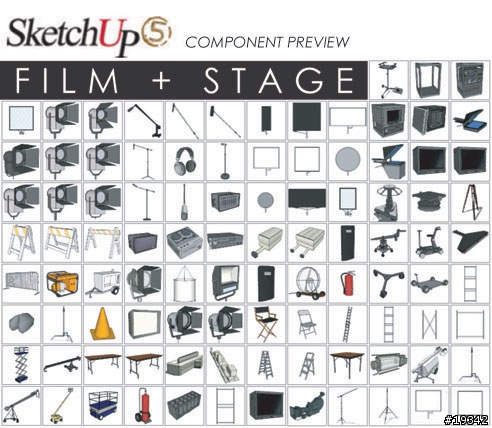

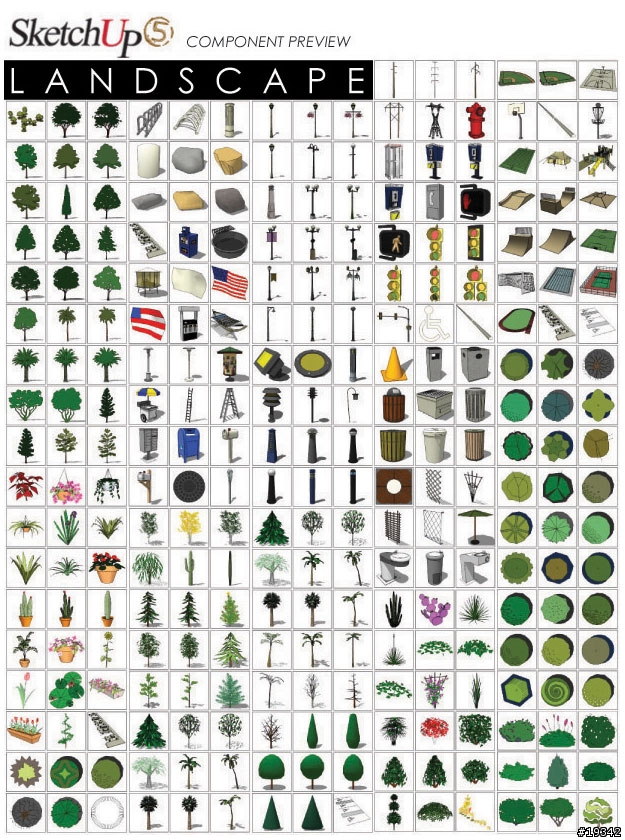

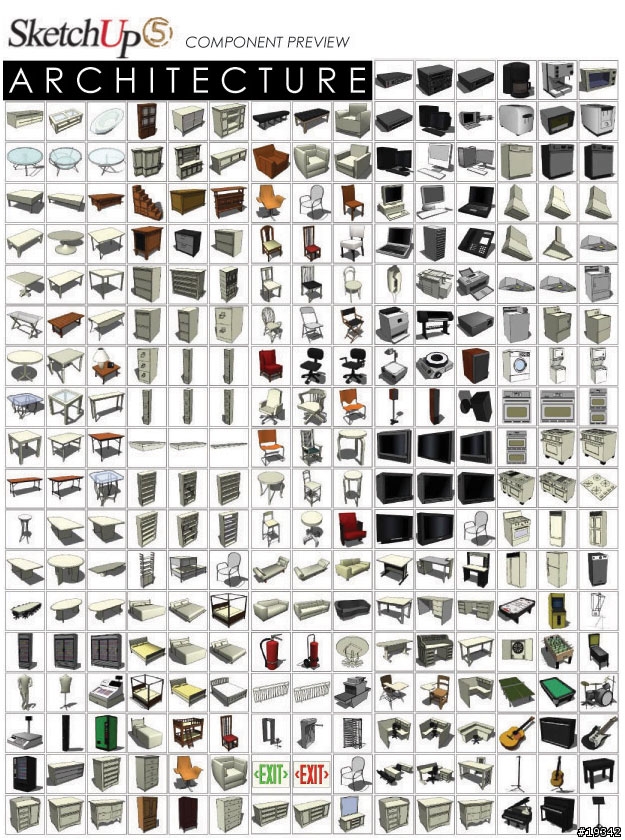

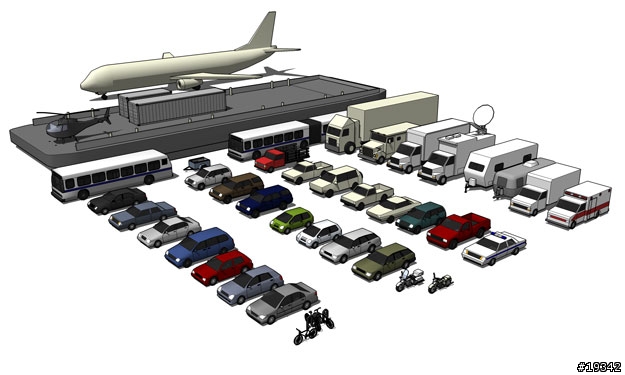

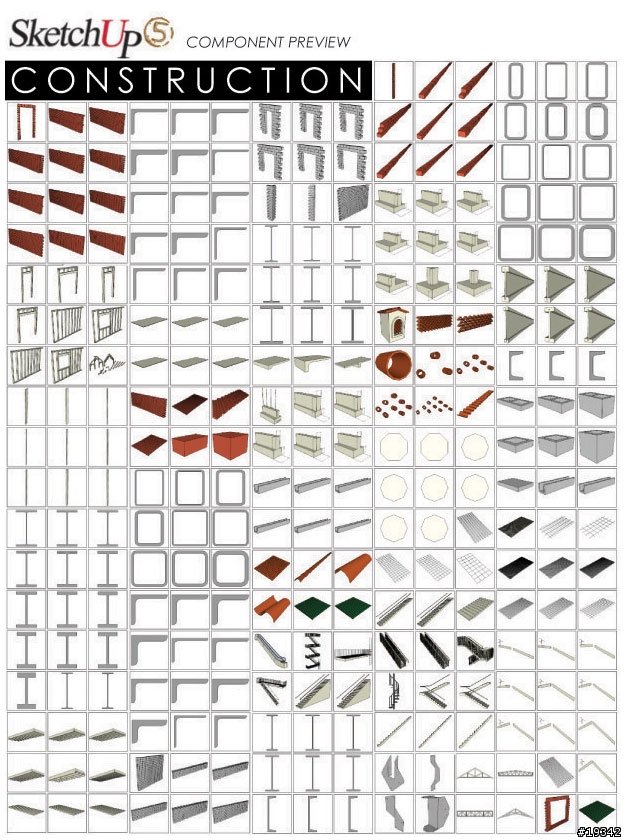

窗戶組件當然是原來SK的軟體，我的是V5，我猜V6的組件應該也是一樣，大概包含以下的組件

jackzen

jackzen
個人積分：22分
文章編號：2754204

22分

32樓

2007-05-04 14:15

luzibin wrote:
太感謝了，我再來試試...(恕刪)

luzibin兄，我針對你的問題試作了一遍，發現如果從3dwarehouse載入窗戶物件後，要使用此物件定位的確是不容易，但我試出一個方法就是用[Ctrl]鍵去拖曳此載入的窗戶物件其中一角(複製功能)，用此複製出來的窗戶去定位就變得很容易。

把窗戶一角對準窗框的相對角落後，按滑鼠左鍵完成一角定位，再利用scale(按S鍵)去改變高及寬的尺寸，各自對準窗框寬高兩邊就可以正確坎入窗框。

而如果在拖曳移動物件的同時，滑鼠遊標出現像On Red Axis、On Green Axis、On Bule Axis...等文字時，你就可以直接輸入數字當作移動的位置大小(數字可以是負數，往反方向移動)

Google SK 除了提供一些基本的模組物件外，也建置了3D WareHouse 平台供世界上所有使用SK的網友分享設計的模組，善用關鍵字搜尋就可以找到理想的模組物件。

luzibin

luzibin
個人積分：2184分
文章編號：2758165

2184分

33樓

2007-05-05 6:59

jackzen wrote:

luzibin兄...(恕刪)

謝謝jackzen熱心解說！

我到昨晚才發現，敝公司自用的PC（WIN2000，HP 3.0G 256MBRAM+64MB顯示卡）的電腦真的有問題，我將自家的圖寄回家，用自己的電腦（XP，ASUS 2.8G 512MB+256MB顯示卡），發現公司的電腦等級真是有夠兩光，而且推拉時，要往上拉，數據輸入負數才能往上拉，看來SK V5可能跟WIN2000有過節，在家用XP畫圖，不但沒延遲，要推要拉真是容易極了！

這兩天放假，我再來看看公司有問題的部分，用自己PC試驗看看，再次感謝！

"NIKON D200"+"12-24 F4"+"24-70 F2.8"+ "50mm F1.8"+"70-300G VR" +SB800

jeremy510

jeremy510
個人積分：0分
文章編號：2772231

0分

34樓

2007-05-08 0:40

請問有人知道sketchUP 6有相容vista嗎?或者有有這方面資訊可分享的嗎?

小太陽

小太陽
個人積分：18分
文章編號：2778929

18分

35樓

2007-05-09 4:31

V6.0.515 for Windows XP, 2000 and Vista
這裡有比較詳細的解說囉～
http://sketchup.google.com/support/bin/answer.py?answer=36208

skyyao

skyyao
個人積分：67分
文章編號：2779729

67分

36樓

2007-05-09 10:11

看到板上這麼多大大在討論有關室內設計的相關問題

相信也有很多大大，也對自己做室內設計因該很有興趣

不知道有沒有哪位大大想po上一些使用教學讓大家一起分享

或是大家把自己的作品po上來分享

說不定.....

又有一個新的阪可以讓更多有興趣得朋友學習與分享喔^^

我走我的路..一條邁向屬於我的自己的未來的光明大道，我不需你的認同..因為..未來是屬於我自己的

urban

urban
個人積分：1437分
文章編號：2779787

1437分

樓主

2007-05-09 10:24

用sketchup畫自己的家真的會上癮^^
目前的一些簡單心得
1.一定要看完使用教學動畫，簡單易懂
2.房屋結構與木工裝潢（如現場施做木櫃）要分開存檔處理
以後要修改櫥櫃或電視牆設計比較簡單
3.善用群組功能
4.物件要貼到畫面中，可善用shift鎖點功能，直接點對點推過去
5.善用剖面功能，剖面還可以旋轉，可以有效看到各種視角
其他陸續補充中....

The head says no, the heart says go!

messageboxs

messageboxs
個人積分：706分
文章編號：2814963

706分

38樓

2007-05-16 0:43

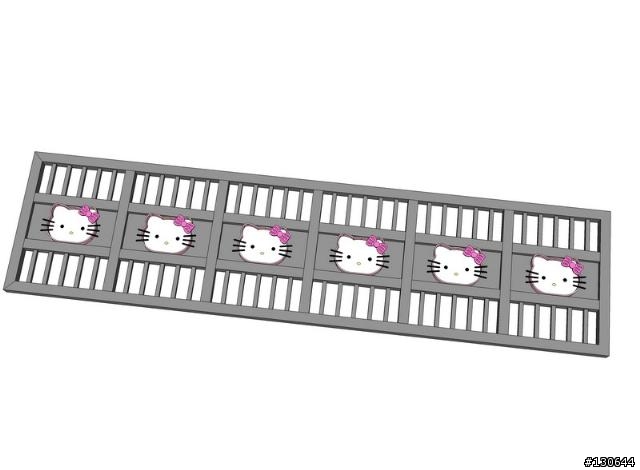

我也來貼一下之前新家自己設計的大門~~
不過~~~不銹鋼漲價中~~

目前還沒定案~~~~

當初只是好玩~~
突然想到這種設計的單軌大門~~
門片外框以4" #304 方管制作~
裡面的骨架以1-1/2" #304 方管制作~

KITTY臉型則以2" 厚度3/8" OT扁鐵製作~
蝴蝶結、鬍鬚、眼睛、鼻子、臉型底板都以厚度1/8" OT鐵板~以CNC雷射切割~

OT部分都以粉體烤漆上色~

至於放KITTY的大頭的版子~利用1.5MM的 #304鐵板來製作~
因為那格實際為880*400MM~~所以必須加上折線增加強度~~

大致上是這樣~

第一張是利用sketchup5畫的~

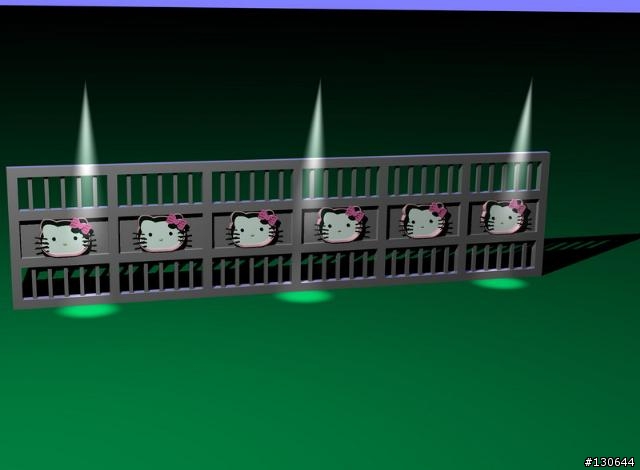

第二張則是用sketchup5輸出模型~
利用cinema 4D來彩現~

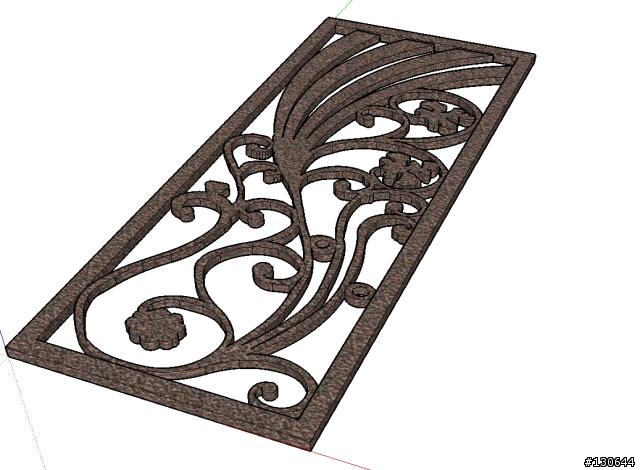

另外~在放上一張門花的3D~
