請問白扁線2.0 耐流多少另外5.5如何接... (第3頁)

arqfool
個人積分：3163分
文章編號：70924005

3163分

21樓

2018-11-13 23:07

esniader wrote:
照片中那個接地線怎麼看都像是"中性線", 而非是"地線"
也就是電箱中根本沒有地線

用戶用電設備裝置規則

第 24 條
接地方式應符合左列規定之一：
一、設備接地：高低壓用電設備非帶電金屬部分之接地。
二、內線系統接地：屋內線路屬於被接地一線之再行接地。
三、低壓電源系統接地：配電變壓器之二次側低壓線或中性線之接地。
四、設備與系統共同接地：內線系統接地與設備接地共用一接地線或同一
接地電極。
=============================================
中性線在電線杆與總電箱已經接地.

正確方法,要自行裝配綠色的接地線,

舉例:樓梯間的里滅火器跟消防隊的關係.

當然,里滅火器對我們直接保護,類似自己配綠色的接地線.

消防隊也是對我們保護,類似用中性線當接地線.

三孔插座-兩孔插座-中性線與地線差在哪裡

卍遇到爛人,及時抽身,遇到爛事,及時止損! 羅斯柴爾德-洛克菲勒卍

11moon

11moon
個人積分：1186分
文章編號：70939756

1186分

樓主

2018-11-14 20:22

arqfool wrote:
用戶用電設備裝置規...(恕刪)

這個我有點糊涂了

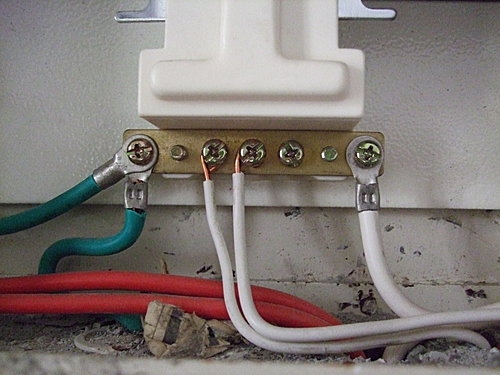

台電的地線在電箱的銅排上面自己拉的超過地下2米的接地線也是在銅排！

目前看這條5.5專線接地線是從銅排出來的這樣子對嗎？

arqfool

arqfool
個人積分：3163分
文章編號：70940406

3163分

23樓

2018-11-14 20:49

11moon wrote:
台電的地線在電箱的銅排上面自己拉的超過地下2米的接地線也是在銅排！(恕刪)

對,為何要在銅排接在一起?就是確保接地正常,一端接地不良還有另一端可依靠,增進接地系統的可靠度.
雙端接地,双重保護的概念.

若只仰賴台電的中性線接地,安全性稍嫌不足.

如上例,消防隊路遠晚到,我們可用里滅火器應急.......

卍遇到爛人,及時抽身,遇到爛事,及時止損! 羅斯柴爾德-洛克菲勒卍

arqfool

arqfool
個人積分：3163分
文章編號：70946754

3163分

24樓

2018-11-15 9:02

arqfool wrote:
增進接地系統的可靠度.
雙端接地,双重保護的概念.

有不少人都說中性線不要跟地線,連接在銅排...... orz

看圖說話,就能解釋一切....

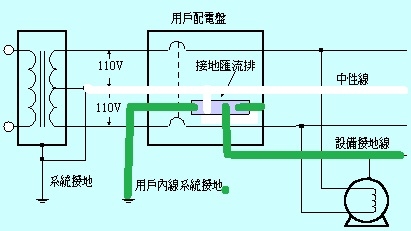

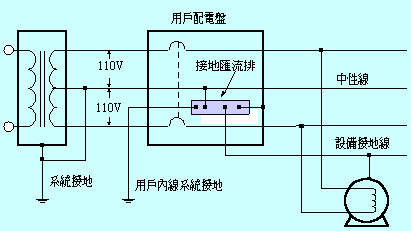

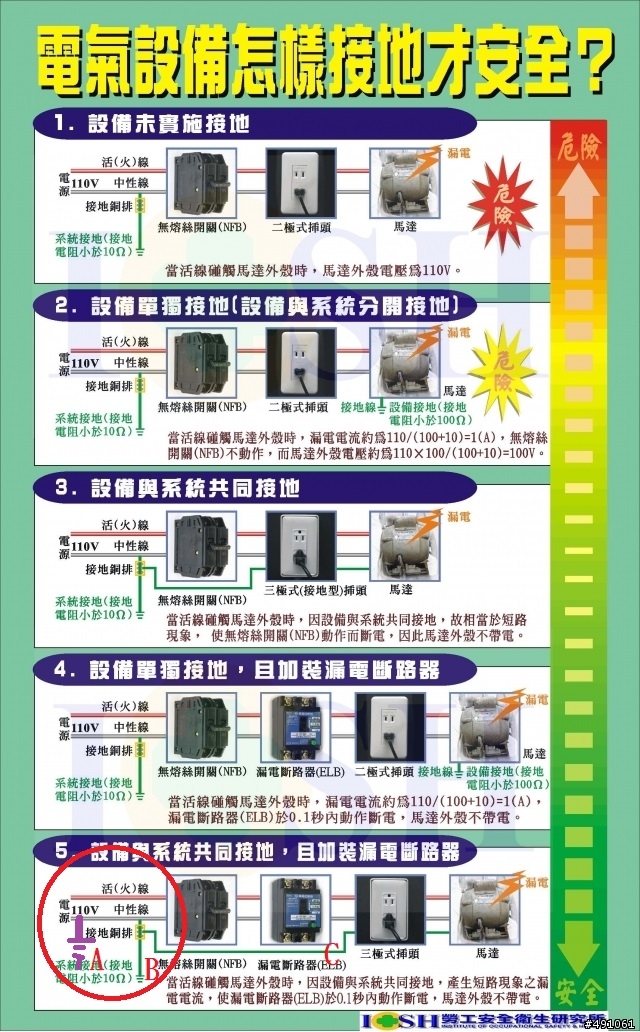

看圖5,A為台電的中性線接地,不管它接地在哪邊?(變電所內?電線桿旁?)

B為住戶自己裝配的接地線,C為設備所需的接地線(馬達外殼,微波爐外殼....)

思考3秒鐘,AB兩端有任何一邊接地不良?斷線?,設備接地線C,依然有接地的狀態.

有些偷工的人員,他省略裝配B線或C線,甚至2條都沒有...... orz

偷B線,還可借用台電的中性線接地,偷C線就很危險,

圖4,3,2,1,都詳細描繪出來........

卍遇到爛人,及時抽身,遇到爛事,及時止損! 羅斯柴爾德-洛克菲勒卍

esniader

esniader
個人積分：477分
文章編號：70948477

477分

25樓

2018-11-15 10:28

arqfool wrote:
有不少人都說中性線不要跟地線,連接在銅排......
看圖說話,就能解釋一切....
看圖5,A為台電的中性線接地,不管它接地在哪邊?(變電所內?電線桿旁?)
B為住戶自己裝配的接地線,C為設備所需的接地線(馬達外殼,微波爐外殼....)
思考3秒鐘,AB兩端有任何一邊接地不良?斷線?,設備接地線C,依然有接地的狀態.
有些偷工的人員,他省略裝配B線或C線,甚至2條都沒有......
偷B線,還可借用台電的中性線接地,偷C線就很危險,
圖4,3,2,1,都詳細描繪出來........

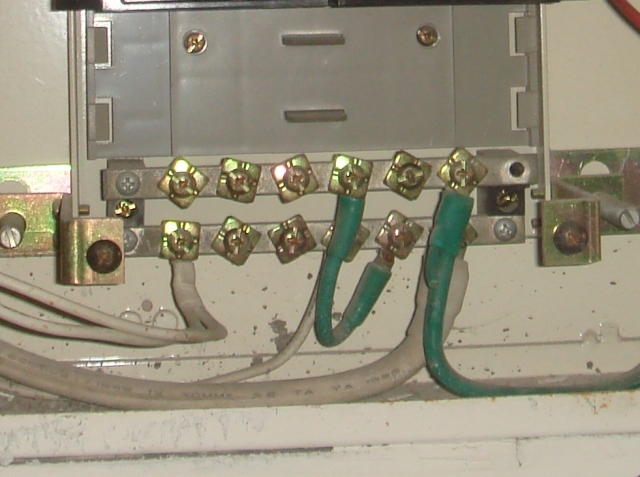

我社區的配線是在樓下總電箱位置將"中性線"和"地線"連接,
只是用一條線串連, 而不是把中性線和地線鎖在同一個銅排上,

到房屋的電箱內也是一樣, 鎖中性線的銅排還一堆位置可以鎖線;
但地線和中性線還是分開固定的, 屋內電箱的兩者就不再做連接了

arqfool

arqfool
個人積分：3163分
文章編號：70949949

3163分

26樓

2018-11-15 11:39

esniader wrote:
只是用一條線串連, 而不是把中性線和地線鎖在同一個銅排上,

您要問施工人員......

＜単相３線式配電方式の概要＞
６６００Ｖ／２００Ｖの変圧器の２次側巻線から中性線を引き出して、２００Ｖおよび１００Ｖを取り出せるようにした配電方式。配線図は左の図の通りです。
単相３線式配電方式は２次側配線３本（ｕ、ｖ、ｏ）のうち中性線を接地します。
中性線を接地する事によって中性線が大地と同じ電位になるため、「０Ｖ」となります。この中性線は電気工事では白線が用いられます。これにより、電気工事の時に白線は接地側電線で、非電源線と呼ぶ理由が分かると思います。なので、単相３線式配電方式は中性線を接地します。
