請問電池改接110V電源 (第3頁)

der36

der36
個人積分：72分
文章編號：69557143

72分

樓主

2018-08-02 22:34

paulchen98 wrote:了解,所以買的時候...(恕刪)

謝謝提醒!大感恩
圖片說明應該對...是嗎?

paulchen98

paulchen98
個人積分：197分
文章編號：69557263

197分

22樓

2018-08-02 22:44

der36 wrote:
謝謝提醒!大感恩圖...(恕刪)

輸出是DC沒錯,

不過4.5V ~ 12V我就不了解了,到底是輸出幾V呢?

因為我只看過固定輸出的,才疏學淺,看後面高手幫忙解惑了.

der36

der36
個人積分：72分
文章編號：69557360

72分

樓主

2018-08-02 22:52

paulchen98 wrote:
輸出是DC沒錯, ...(恕刪)

------------------------------------

看來我很天兵

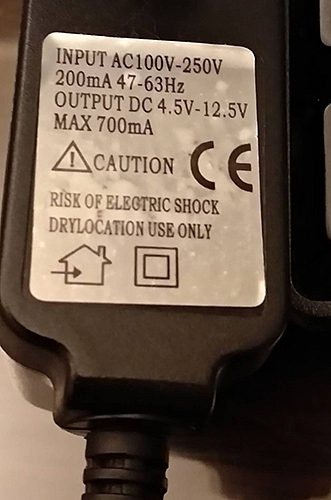

這個是舊手機的變壓器.
以為4.5V-12.5V是(可接4.5V到12.5V間的)
需求為9V,還好接了沒事...

還是再請多位高人指點.確認,比較安全

流浪不想去淡水

流浪不想去淡水
個人積分：1530分
文章編號：69557467

1530分

24樓

2018-08-02 22:59

der36 wrote:
---------...(恕刪)

USB頭的充電器嗎？那個會讀usb訊號，有支援qc的才會升壓到12.5V
平常是4.5輸出~

der36

der36
個人積分：72分
文章編號：69557720

72分

樓主

2018-08-02 23:20

流浪不想去淡水 wrote:USB頭的充電器嗎...(恕刪)

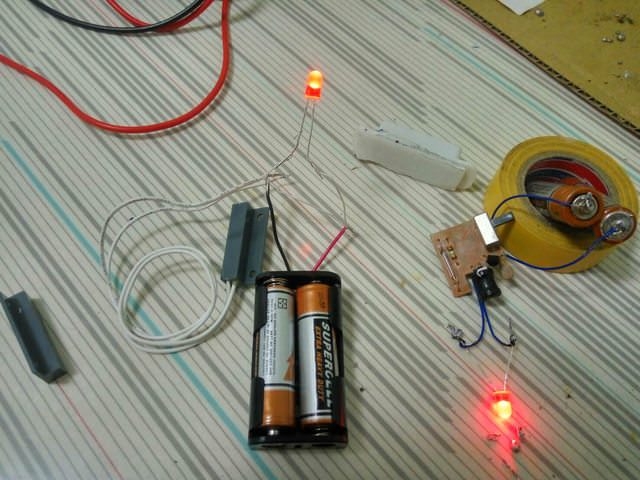

變壓器----另一端dc接頭,所以是ok的嗎?

9V接上(沒接開關)沒事.且有反應..(亂矇)
我也很怕東西...爆!

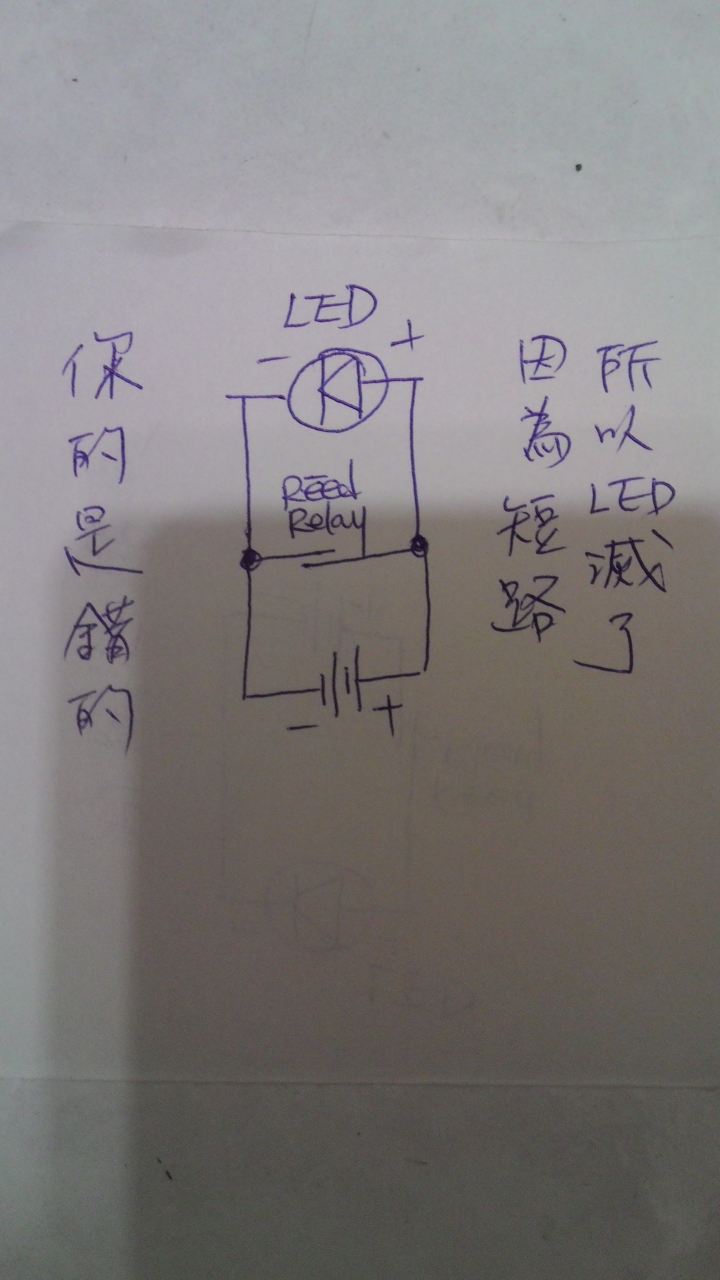

還有這接法怎是接正負極?..但沒事(擷取自網路)

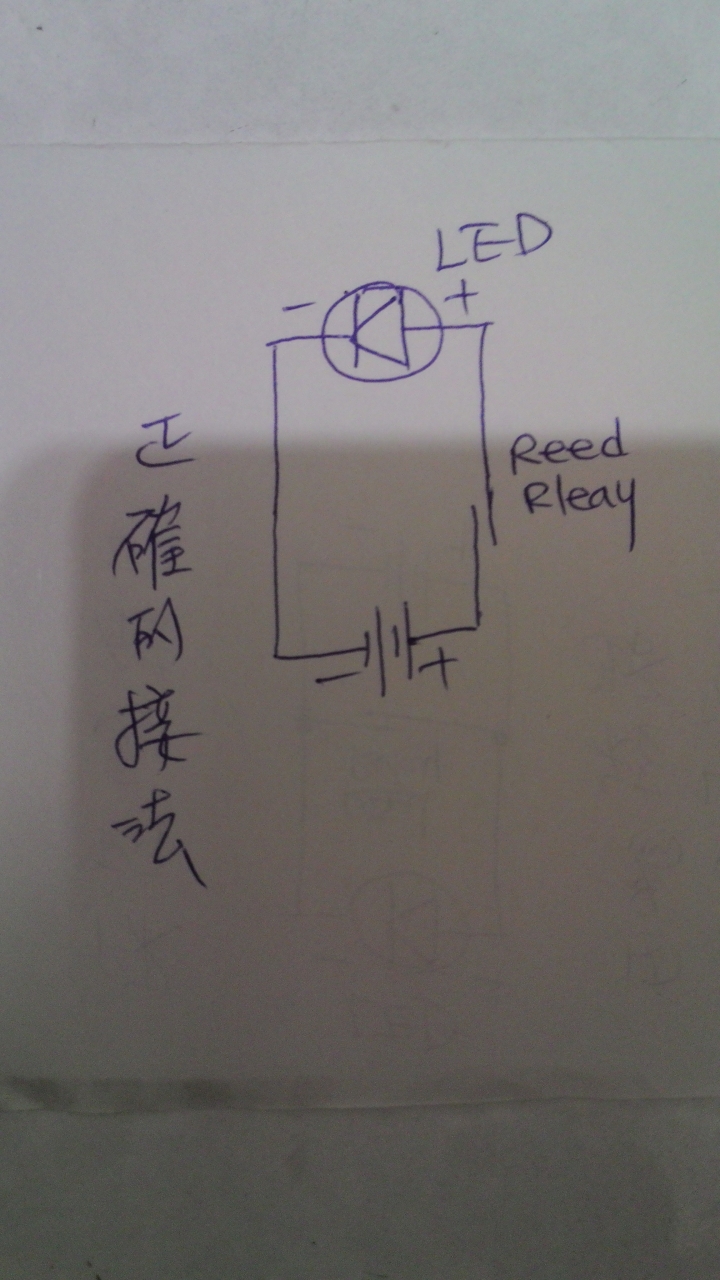

正確接法是下圖這樣嗎?(擷取自網路)

港都狼仔

港都狼仔
個人積分：31552分
文章編號：69558108

31552分

26樓

2018-08-02 23:56

der36 wrote:
接9V變壓器也不耐電...(恕刪)

應該是說要看你的被控裝置消耗電流，磁簧接點容量都在幾十個mA，若電流過大，容易引起磁簧接點燒損

paulchen98

paulchen98
個人積分：197分
文章編號：69558131

197分

27樓

2018-08-03 0:00

der36 wrote:
變壓器----另一...(恕刪)

你的接法磁鐵一接觸就等於短路了.

而且reed relay是N.O.的.

另外,一般電子都是算弱電的,大概就是冒煙,有味道,也不致於爆,就是壞了而已.

港都狼仔

港都狼仔
個人積分：31552分
文章編號：69558272

31552分

28樓

2018-08-03 0:14

磁簧也有N.O.(常開)/N.C.(常閉)兩用的，依照需求下去選擇

der36

der36
個人積分：72分
文章編號：69560721

72分

樓主

2018-08-03 9:25

謝謝專家貴人們
提醒.修正.教導
謝謝指教

小的會把線路改掉
在這裡長了不少知識
也避免了危險
