很多大大不成功的，在最後做Alnayze的時候都會失敗
我想在第四步驟有些許不同
Please repeatedly press and release the ...
Please press and hold down the ...

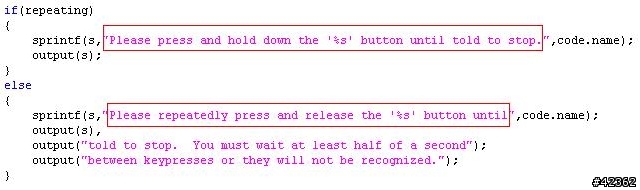

我查看 WinLirc 的原始碼[learndlg.cpp]，發現這邊有不同
至於這個[repeating]，不曉得是不是硬體的差別
請問有人是第二種圖也成功的嗎？
關於學習搖控訊號, 我檢視過幾個牌子的搖控器發出的訊號波形
如果長按搖控器的鍵, 發覺波形大致分三類：
1.真正的訊號串只會發射一次
然後再相隔故定時間再發射一個短 pluse
2.整個訊號串會不斷重複發射
3.先發射一組訊號串a, 相隔一段時間後發射另一組訊號串b
之後ababab...不斷重複
例如 sharp 的電視機/錄影機就是用這種模式
WinLIRC 會因應不同種類的訊號, 以不同方式去學習

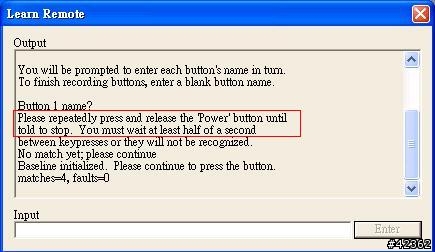

例如第 1 類會要求你按下, 放開, 按下, 放開...重複數次
第 2 類會要你長按鍵, matches 會由1 跳至 64
如果中途放開會看到 faults 數值跳升
第 3 類最麻煩, 也是 WinLIRC 學不來
我估計 WinLIRC 收到 a 後以為已是整個訊號
當收到 b 時, 由於 a 不等於 b, 於是 b 被當作錯誤訊號
所以 WinLIRC 學不到
如果學不到, 可以試試用 raw code
按下搖控鍵後, 會見到一堆數字在跳
去除第一個 space
由第一個 pause 的數字開始, pspspspsp...p抄出一堆數字
由p開始, 最後也是p
用記事本打開 *.cf 檔, 將這堆數字抄入去
但究竟要抄幾多少個p同s, 就要視乎波形而定
單看數字很難看得出
你可以試試將 dcd 同gnd 之間駁一個50k ohm 可變電阻
可變電阻中間的腳駁去 soundcard 的 line-in 的左或右
先將可變電阻調到最小, 慢慢調大
直到錄音程式可看到大小適中的波形
用錄音程式將訊號的波形錄下來
(例如 audacity, 它是免費程式, 而且有免安裝portable版)
再檢視訊號, 應該會發現波形以大約固定的模式不斷重複
數一數其中一段波形有多少個ps, 就是要抄的數量
但注意, 由於紅外線接收組件在靜態時的輸出是+5v
收到訊號時就會在 +5v 與 0v 之間跳動
當訊號結束後回到 +5v
所以audacity 顯示的波形實際是上下反轉的
高電壓是 space, 低電壓才是 pause
如果把 WinLIRC 的硬件移除，執行 WinLIRC 硬件時 RTS 的電壓多少呢？
另外，可試試把 7805 移除，改用其它方法供電給紅外線接收器。
例如從電腦的 USB port 取電，Pin 1 和 4 分別是 +5V 和 Gnd。又或者改用 4xAA/AAA 電池，雖然紅外線接收器所需的電源是 +5V，但用 4 粒 AA 或 AAA 普通電池一共 6V 也沒問題，或是用 NiMH 充電池，一共 4.8V 也可以，我製作其它需要用紅外線接收器的電子玩意，很多時也是用 4 粒 AAA 電池。不過，如果用電池的話，要另外加開關掣，因為那紅外線接收器在靜態時也頗吃電的，如果任由它長期開動，大約一、兩個星期就會把電池用光。
改裝過後的接收器可以收到遙控器發出的訊號,但是經過WINLIRC所讀取到的RAW DATA似乎就不如預期了,遙控器任何按鍵所發出的訊號,經過pl2303傳到PC後皆被判定成同一按鍵,從RAW DATA分析可以發現,不管PULSE或是SPACE的最小值都大於1900,因此當訊號的width小於1900就無法判斷出來,而我使用同一個遙控器,但是將電路中的pl2303移除,直接將接收線路接到pc的com1,就可以正常動作,從raw data分析,可以發現pulse或是space所得到的最小值約500,因此500~1900之間的signal width都可以正常判斷出.
這個結果也可以說明為何有pl2303的接受器會將所有按鍵判定為同一按鍵,因為加上PL2303將訊號轉至虛擬的COM Port後,訊號的細節皆無法正確讀出.
這是小弟的拙見..或許有不正確的地方..還請見諒..分享給大家參考...
