智慧家居硬核DIY改裝：沒零線怎麼智慧控制？

blue-sirius · 2026-09-07T02:03:52+08:00

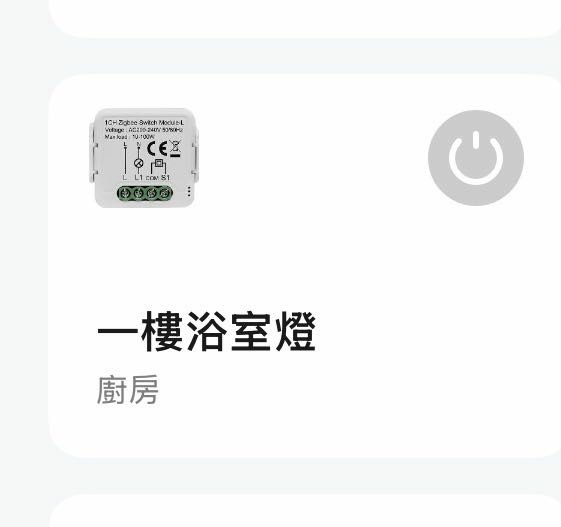

一樣先放免責聲明：“水電改裝需具備專業知識或由專業人員施作”玩智慧家具已經多年，從一開始的斷線地獄，到Unifi全家餐，再到HACS;Matter。求的都是一個如臂使指，想開什麼關什麼都可以一個指令搞定，再推進到家庭自動化，人存在感應，透天住家甚至可以遠端收包裹，免鑰匙，甚至家人抵達自動開車庫門，根據溫濕度CO2控制室內空氣等⋯搭配一些感應器跟捷徑，可以優化到無感體驗，除了這7年不知道家裡鑰匙長什麼樣子之外，要不是內人堅持小孩要學著開鎖，寒舍甚至不用「開鎖」這個動作（人抵達自動開車庫門，但大門仍需要生物辨識並確認）甚至出門也不用擔心忘記鎖門跟忘記關燈關冷氣⋯⋯⋯但是，就是有個但是！如上圖，我的後院燈當年沒有補N相！（智慧開關必須要形成迴路後才能有電源，雖然有「單火」開關產品，我也有使用但穩定性不佳，而且這個位置我懷疑當初建商水電放錯相位，我用單火完全沒有反應）當年想說下面的插座有迴路了，在全戶補了數十條N相線後，就省略這個工程。殊不知是BUG!零火智慧開關接線通常如下圖，需要N L 與L1~L？控制線，現在有的智慧開關甚至有「接地」⋯忘了拉補線就行了吧？更慘的是在中島櫃木作完工封板後，斷絕了所有我補線的想法。其實這個位置在小後院，我覺得使用率偏低，就放著到了現在，但在「不用隨手關燈」的習慣建立後，反而很常忘記關掉，發現亮著的時候通常已經開著好幾天了⋯⋯這個很讓強迫症受不了！於是今天再一次發現它可能又忘了關好幾天後，我決定解決這個問題！器材如下：一樣是用下面的牆內控制器，但不能直接接燈具的控制線，這點我在放了兩次煙火後才注意到，因為插座跟燈具不同迴路。而且這廚房插座有漏電斷路保護，風吹草動就跳電（不要問我為什麼知道）一樣的說明書，但對於我們這種水電外行，能照著接就不錯了！但山不轉路轉，沒道理不行！原理如同下圖，這是我控制NO NC開關的繼電器，設計通電後導通一秒，就可以觸發電腦的開關機按鈕。簡單的用110V開關，隔離控制另一個線路。想法出來後就是驗證啦！先簡單的做出一組試驗用線路，測試可行後再上壓接跟優化。然後就直上啦！接好全部除了燈具迴路來源以外的線路。然後測試是否能成功觸發繼電器：（紅燈有亮，代表成功吸住了！）再來接上來源：用0.75的線觸碰測試燈是否會亮！（這樣萬一放煙火也可以快速斷路）確定燈會亮後，開始優化線路並且規劃藏線：非水電出身，DIY時實心線搭接多芯軟線建議用快接頭，或是壓接，沒人能保證當下會通後面會不會因為虛接而燒起來！這邊先簡單做一條大接小的線組！然後給他纏起來！（控制器這邊記得一定要鎖緊，而且不能崩牙）這邊纏繞主要是方便塞進去就好，快接頭本身就有絕緣，所以不要纏太厚，避免影響散熱！尤其是繼電器座跟繼電器都要注意散熱，等等我補充讓它降低發熱的自動化）再來就是塞好蓋上嘍！這邊開關直接改成接控制器的L跟S1，這方法亦可以讓國際星光開關達成雙切喔！封進去後，有裝跟沒裝之前是沒有差別的！這樣就可以加一個自動化上去啦！這邊使用同家公司的Zigbee 門磁搭配耶魯不會EOL的門弓’然後接上接管好的感應器！就可以開門開門自己亮，關門自己關。忘記關好，設計開超過分鐘15分鐘也會自動關燈再吧自動化整合進去就好了！補一下小後院燈的照片。這裡最後採用乾接點做物理隔離，智慧模組本身以零火供電，不需要像單火開關一樣經燈具取電，因此也能避免部分 LED 燈具微亮、閃爍的問題。另外這裡位於 Zigbee 網路末端，多數零火 Zigbee 裝置可作為 Router 幫其他裝置 Mesh 中繼；多數單火產品則只作為 End Device，因此我也傾向採零火方案...
