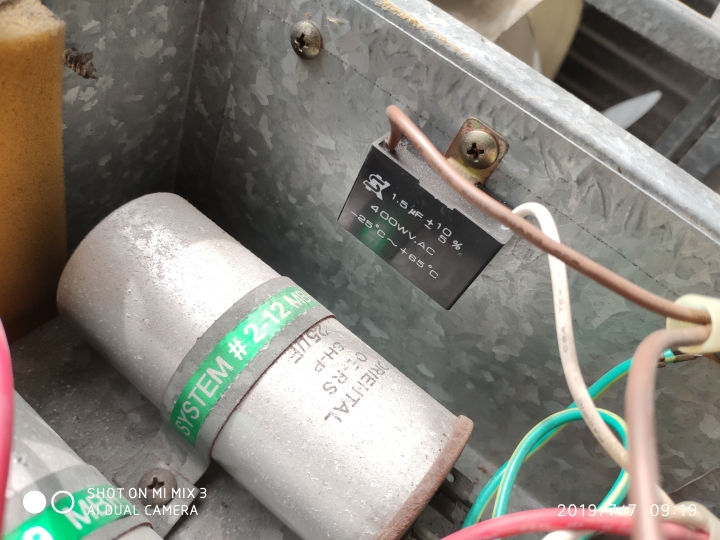

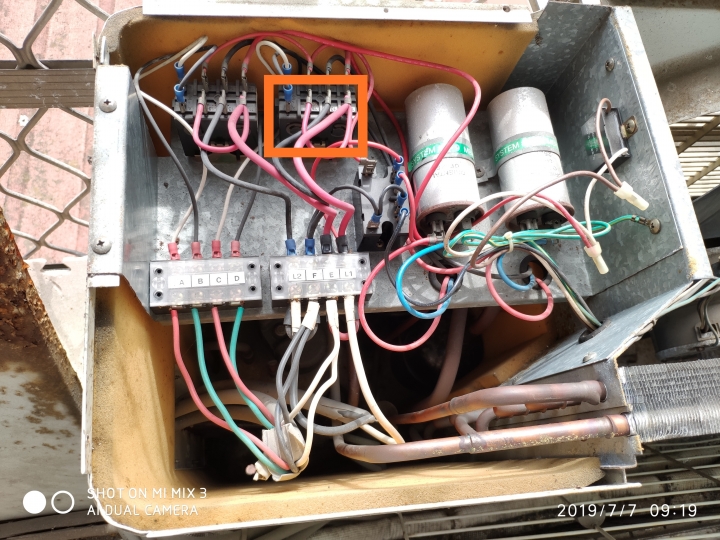

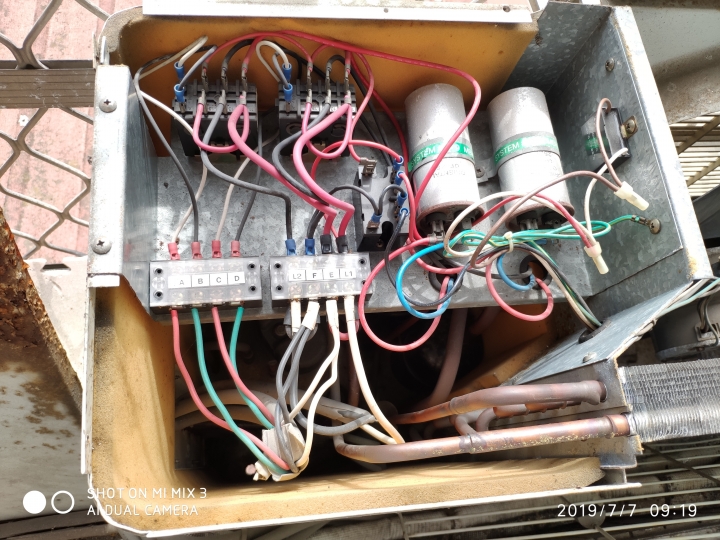

深海裡的派大星 wrote:請教派大星，圖中NVIS是你說的繼電器嗎？還是上方左右並排的端子座？電子材料行暫時找不到，有點擔心是其他原因保護功能啟動，導致繼電器不作動
繼電器壞掉這種雙系統...(恕刪)

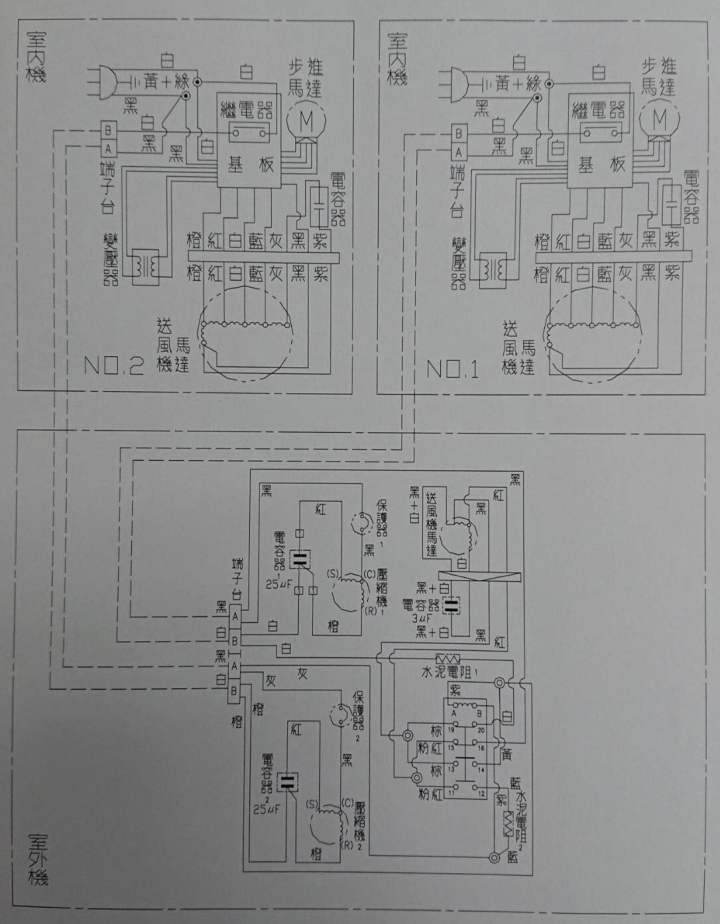

第一張是兩台室內機與室外機的配線圖，第二張是放大圖
左邊那一台室內機等同於客廳那一台，
右邊那一台是臥室的室內機。
以第二張來看，
繼電器的第16、20接點是常通，第12、14接點必須靠繼電器線圈通電激磁才能導通。
當繼電器故障的狀態下，
1.單獨臥室室內機啟動(紅線)
臥室室內機啟動時，風扇馬達還是可以透過第16、20接點來將電源送達，所以可以轉動。
2.臥室+客廳啟動
若客廳的室內機也同時啟動時，風扇馬達在臥室室內機過來的電源經由第16、20接點持續供電，所以可以轉動。
(原本是應該轉由第12、14接點供電的)
3.單獨客廳啟動(藍線)
當臥室室內機不啟動而只啟動客廳的室內機時，
常通的第16、20接點沒有電源供應(臥室)，應該導通的第12、14接點卻因為繼電器故障而出現斷路，
這時候的風扇馬達自然是不會轉動啦！
所以你必需要...更換繼電器。
