求救：請問更換國際牌USB插座，只有一條電線要怎麼接，謝謝!! (第2頁)

莎小醬

莎小醬
個人積分：41分
文章編號：71556710

41分

樓主

2018-12-31 15:41

osyahkim wrote:
以安全角度來說建議...(恕刪)

謝謝大大，但是這對我超級生手來講，根本好難好難，哭哭.....

莎小醬

莎小醬
個人積分：41分
文章編號：71556762

41分

樓主

2018-12-31 15:47

謝謝樓上各位大大的專業指導，對不起我又有新問題.....

拆了一個單鍵電燈開關，打開來又是只有一條電線，所以又不知道要怎麼接，要請大家幫忙.....感恩：
我想要裝的，長這樣

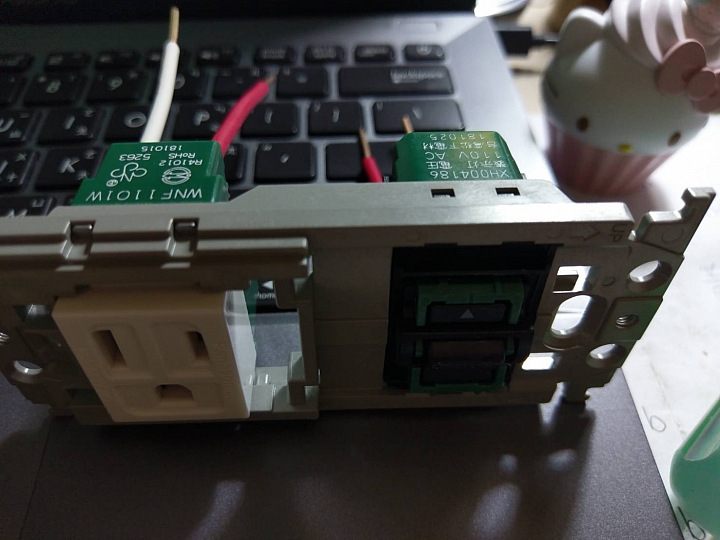

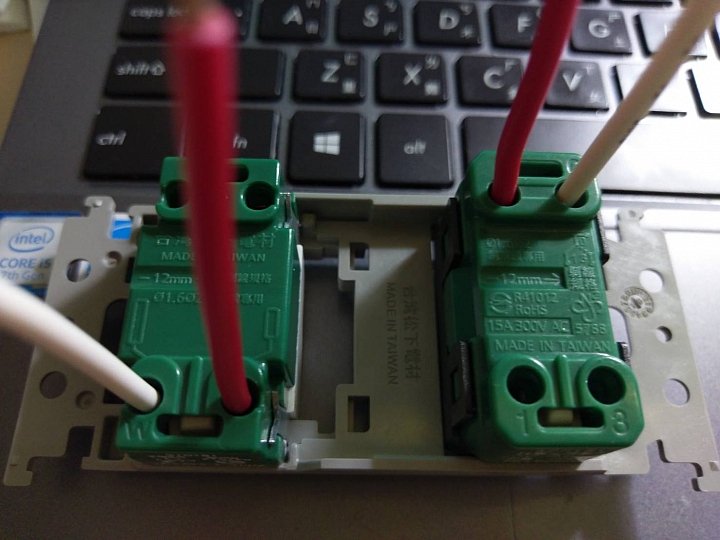

我暫時在背後接了這樣，不知道對不對呢：

(等等會去買wago回來)

osyahkim

osyahkim
個人積分：1801分
文章編號：71557031

1801分

13樓

2018-12-31 16:23

陳27 wrote:
----------------------------------------
以安全角度來說
建議將USB模組旁邊的110V插座改成夜光開關
可以對USB插座電源單獨做切斷

由於USB插座模組內部是變壓器
即便不插USB裝置
也持續耗電
即便自身功耗很低
----------------------------------------
變壓器無載損超低，粗估一年不關的功耗

5V * 2A /100*2 /1000 *24h *365d = 1.752 kw/h
電壓電流無載損算2% 轉換kw/h 一天一年 = 1.752 度電/年
一度5元的話，一年不關大概浪費10元.........

----------------------------------------
帶電中的裝置總有發生火災的隱患
----------------------------------------
照這樣說，你家所有開關都帶電，都有火災隱患
你出門前可能要把家裡所有的breaker(不勒嘎)都切掉會比較安全@@

管你低不低
明明就是兩碼子的事
照這樣說
你喜歡拿你的命與十塊錢放在天秤上秤
這就是你認知那條命的價值

邏輯有問題
什麼所有開關都帶電
都帶電的話你還需要開關做啥?
直接焊起來不就好了?

breaker屬於保護裝置
是能耐的住多少次開關?
(需要我講解原理嗎?)
這世界上有賣大電流用的開關
還有電磁閥能用
所以breaker的線路拉出來
喜歡的話你還能改裝遠端切斷
不是一路只能到插座,懂?
我家不是所有開關都長時間帶電
部分需要時才帶電,懂?

命只有十塊錢的應該很難理解挖鼻孔

osyahkim

osyahkim
個人積分：1801分
文章編號：71557089

1801分

14樓

2018-12-31 16:30

莎小醬 wrote:
謝謝樓上各位大大的...(恕刪)

妳拍一下妳牆壁內接線盒的線

莎小醬

莎小醬
個人積分：41分
文章編號：71557525

41分

樓主

2018-12-31 17:36

osyahkim wrote:妳拍一下妳牆壁內接...(恕刪)

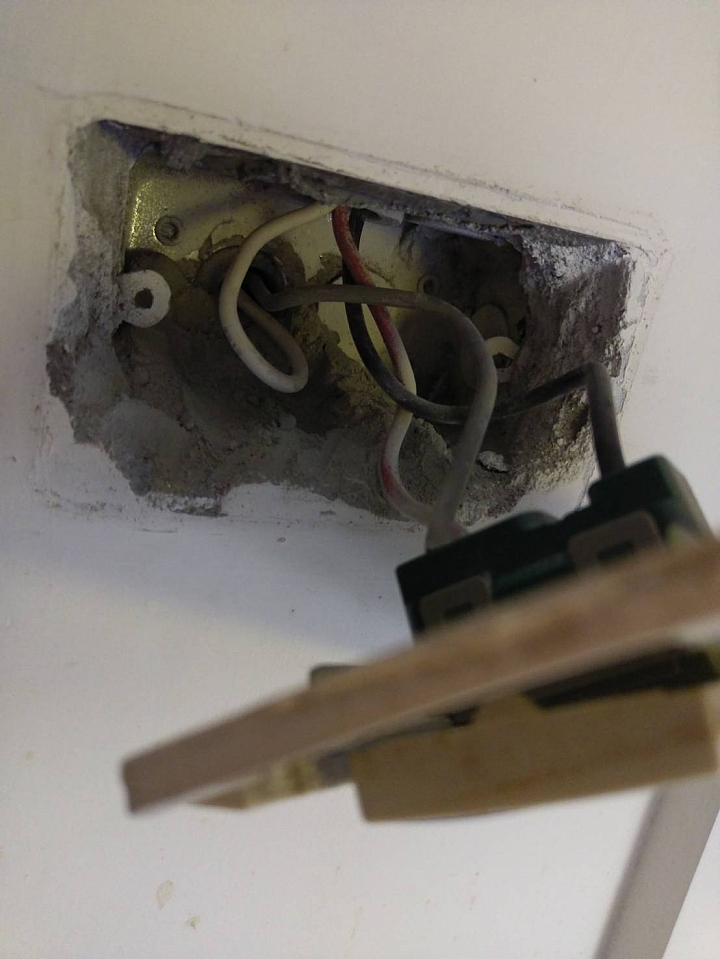

大大您好，來囉，謝謝：

jk300

jk300
個人積分：5530分
文章編號：71557786

5530分

16樓

2018-12-31 18:12

莎小醬 wrote:
大大您好，來囉，謝...(恕刪)

要拍它的正反面
看它正面是什麼開關
看它背面那些符號或數字跟接線位置

要瞭解基本原理
單切開關,單邊兩孔相通
普通2孔插座,單邊兩孔相通
單獨一個三孔插座,中性線跟火線各有1個孔,有一個是接地有2孔
雙切開關,0那邊兩孔相通,1跟3自己獨立~

osyahkim

osyahkim
個人積分：1801分
文章編號：71558801

1801分

17樓

2018-12-31 20:46

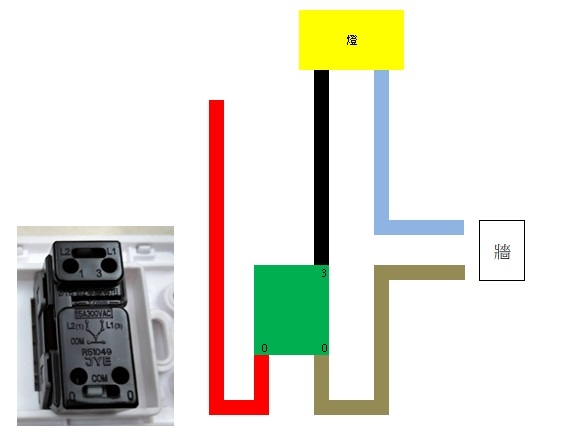

猜目前的接法

由開關的特徵來看
開關廠牌應該是JYE的接點方式

最好有電錶能量測電極
往上走的電線未知是白線接電燈
還是紅線接電燈的另一級

標準上
開關的後面接電器或裝置
所以斷電後裝置不帶電
實務上
經常發現水電亂接
所以最好有電錶去量測電極
才能判斷實際的狀況

如果要追加插座
有可能需要截斷白線

莎小醬

莎小醬
個人積分：41分
文章編號：71559646

41分

樓主

2018-12-31 22:43

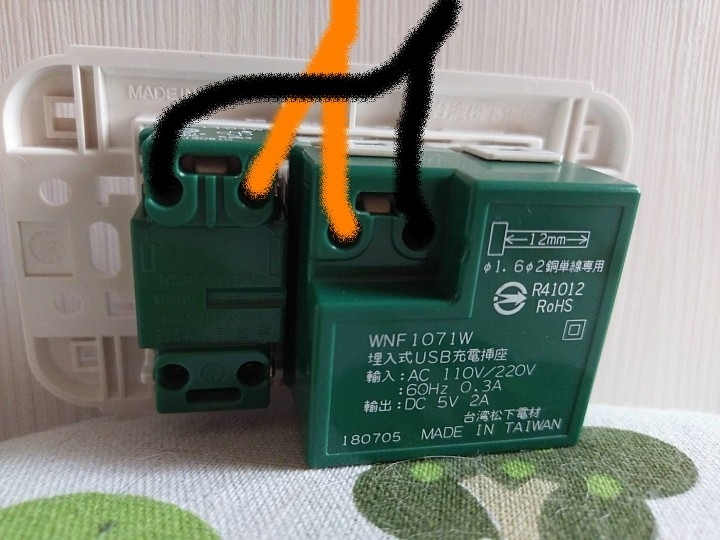

我需要的是像五樓S大大提供的這樣淺顯易懂的手繪圖，如下圖所示：
我需要的是像五樓S大大提供的這樣淺顯易懂的手繪圖，如下圖所示：
我需要的是像五樓S大大提供的這樣淺顯易懂的手繪圖，如下圖所示：

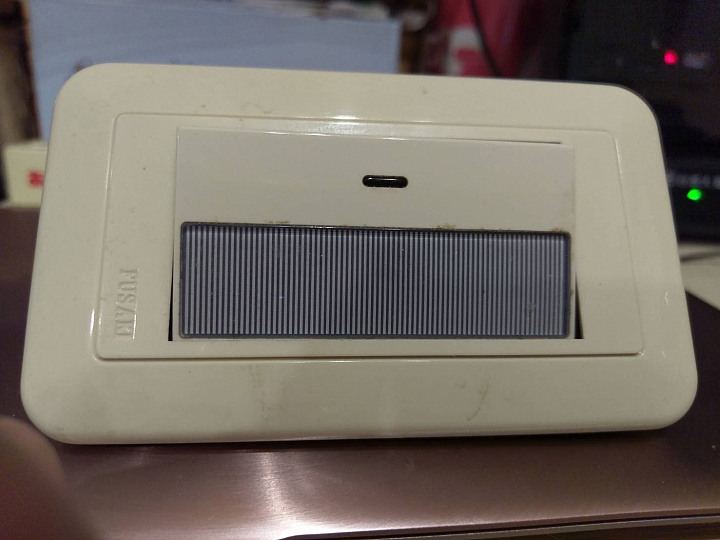

原本燈的開關長這樣，背後是一條水線一條火線，沒有多的線可以用

所以不必一直叫我去看原本怎麼接，因為不用想都知道根本不可能適用

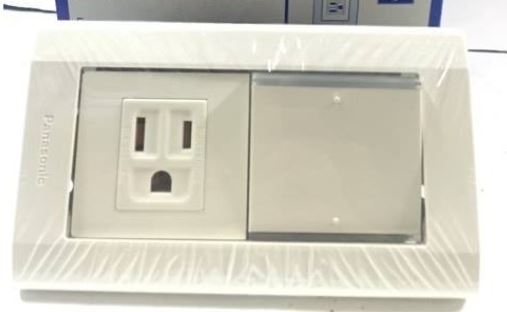

因為我要更換的是這個Panasonic 國際牌WTDFP4308單切開關+接地極插座：
正面

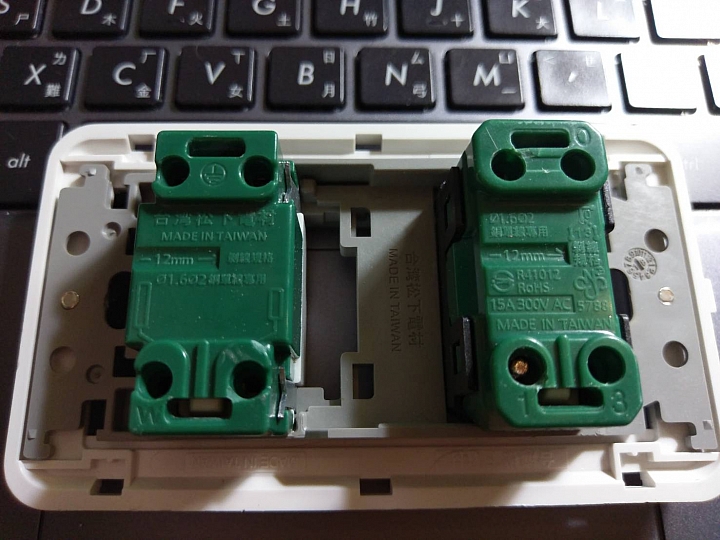

背面

已經被我弄斷在1的孔位夾不出來，估計得要重新買一組了
謝謝大家.......

jk300

jk300
個人積分：5530分
文章編號：71560353

5530分

19樓

2019-01-01 0:29

莎小醬 wrote:
我需要的是像五樓S...(恕刪)

我只是有點好奇
一般人單切開關的話~
那邊只會有火線跟控制線
不會有中性線,即使它用白色不代表就是中性線
如果沒中性線,你插座也沒意義~無法使用

很常看到有人問這問題~電燈開關新增插座
原本規劃裡面都沒有中性線~
所以都無法新增插坐在那邊

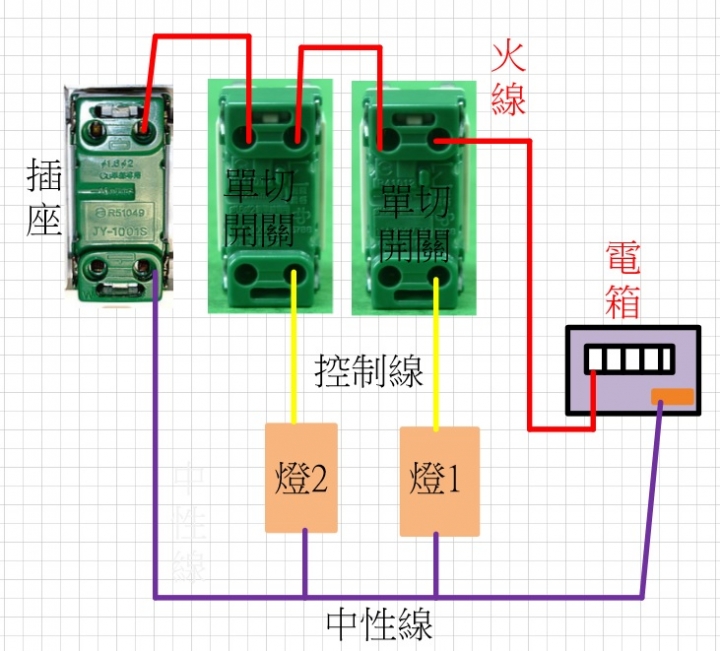

以前畫的圖~
僅供參考~

中性線只有
1.天花板的燈
2.電箱
3.其他插座
4.以前有預留中性線

莎小醬

莎小醬
個人積分：41分
文章編號：71560689

41分

樓主

2019-01-01 1:28

jk300 wrote:
我只是有點好奇一般...(恕刪)

謝謝大大的提醒，我好像知道問題在哪裡了
管線出來的確有三個顏色的線：白、紅、黑
但很早之前我有請水電師傅幫我把牆另一邊相同位置打穿，做了陽台的雙孔插座

所以我想我這是可以改成有插座的，只是因此很確定：這難度，應該不是我這個初學者可以搞定兩個插座之間的接線問題
您的圖沒有標示0/1/3所以不是我這白癡看得懂的程度
決定收工休息，找水電師傅來幫忙!

如果只是汰舊更新，電線拔起來，按照原本配置插回0/1/3，真的超級容易
剛剛我已經幾乎把家裡的插座/開關，全部都換完了，好開心
謝謝大家幫忙，祝大家新年快樂^^
