請問電池改接110V電源 (第2頁)

hsin33

hsin33
個人積分：0分
文章編號：69555054

0分

11樓

2018-08-02 19:17

先弄清楚目的

1.如果只是想由電池改為110電
要注意模組消耗電流，選擇適當的變壓器
請注意正負別接錯,停電時模組會失效

2.為何要加裝磁簧開關或紅外線開關?
開關開路時模組會不工作
如要加裝需注意開關接點的耐電流

流浪不想去淡水

流浪不想去淡水
個人積分：1530分
文章編號：69555253

1530分

12樓

2018-08-02 19:37

開關沒有正負極開關導通時左右腳成通路
你一腳跨正極，一腳跨負極~~導通就是正負極相接...啊斯....

你二個開關任一開關通時，就要通，那要用併聯

這樣接在二個開關任一個被觸發就會通電~~

caho

caho
個人積分：350分
文章編號：69555430

350分

13樓

2018-08-02 19:56

流浪不想去淡水 wrote:
開關沒有正負極開...(恕刪)

覺的這篇才對，。如樓主接法兩個同時觸發不就正負極短路了。
如過是要觸發一個就能工作就上篇併聯。
如要同時觸發兩個才工作，改開關成串聯

流浪不想去淡水

流浪不想去淡水
個人積分：1530分
文章編號：69555630

1530分

14樓

2018-08-02 20:18

我有收到你的訊息，
首先，你po的那個網站，裡面磁簧開關是平常通路，被打開時短路~
所以他要很多個的話，就要串聯，中間任何一個斷了，都會斷了~~
但他開關並不是接在供電的部份，是接在訊號的部份~~

可你原本的設備，是供電的，那你斷路時，等於不供電了，那你那個裝置還會作動嗎？
所以要看你前方那個要改成110v電源的是什麼裝置？如果是一個直流的蜂嗚器
那你是要送電他才會叫~~
磁簧開關可以找有三個接點的，通常是一個常開，一個常閉
你就要用常閉點，然後像我畫的圖那樣併接~~
這樣觸發時他會變成通路，電力送到設備讓設備作動~~

要串接也是可以，那就是前面要在串個繼電器，讓他斷路時通電~~
想一想串接好像比較好佈線，一條線一路串過去就好了~~

港都狼仔

港都狼仔
個人積分：31552分
文章編號：69555944

31552分

15樓

2018-08-02 20:47

磁簧耐電流不高，電流太大容易損壞，建議不要用磁簧直接控制裝置的電源

der36

der36
個人積分：72分
文章編號：69556487

72分

樓主

2018-08-02 21:35

--------------------------

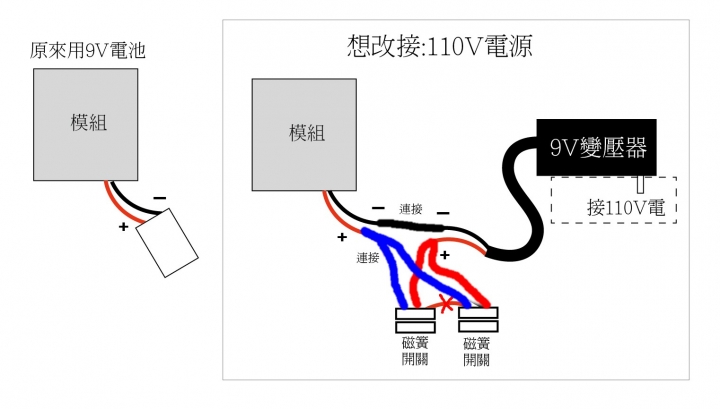

我接的是com / NC
磁鐵移開會有反應.

短路(斷電)才會有警報不是嗎?
--------------------------
剛剛有試您說的連接法
不知哪出問題沒反應

流浪不想去淡水 wrote:
開關沒有正負極開...(恕刪)

der36

der36
個人積分：72分
文章編號：69556571

72分

樓主

2018-08-02 21:42

接9V變壓器也不耐電流嗎?
那如改用紅外線感應開關呢....

港都狼仔 wrote:
磁簧耐電流不高，電...(恕刪)

paulchen98

paulchen98
個人積分：197分
文章編號：69556755

197分

18樓

2018-08-02 21:59

der36 wrote:
接9V變壓器也不耐...(恕刪)

AC110V經變壓器後是AC9V,也是交流,你不用再轉換成DC直流嗎?

(因為你原本是乾電池DC9V)

der36

der36
個人積分：72分
文章編號：69556894

72分

樓主

2018-08-02 22:13

paulchen98 wrote:
AC110V經變壓...(恕刪)

我參考這篇

不是9V變壓器就能接????
實測.....原掛電池的正負極單純只接9v變壓有反應
但不知長時間使用是不是有危險?

paulchen98

paulchen98
個人積分：197分
文章編號：69556965

197分

20樓

2018-08-02 22:20

der36 wrote:
我參考這篇不是9V...(恕刪)

了解,所以買的時候要特別注意是AC110V轉DC9V.

因為一般都是AC110V轉AC9V的. 你需要的是DC9V.

你看一下你的變壓器上面的說明便知.

"output DC 9V"
