壓接請教! (第2頁)

gigimmg
個人積分：4034分
文章編號：57510790

4034分

11樓

2015-09-19 5:46

James wrote:
你那個端子壓接的地方，
裡面一定要押到電線、否則電線會容易脫落(比沒壓端子更糟糕)。

亂講，壓到皮反而會接觸不良、不導電甚至直接斷
第一次聽到Y端裡面要壓皮的
一般要夾皮的地方會有夾皮的設計，空中接頭的端子就是個例子

另外回樓主
Y端的話後面都有印字，你只要對照壓接上面對應的位子去壓就好
3.5的話用5.5去壓，怕的話押兩次不要用2去壓端子會卡住
你那種端子用2去壓，1.25太小端子會傷到

外面有絕緣層的端子有特殊工具
怕的就是你用一般壓接夾絕緣破裂，在業界如果沒要求師傅為了省事通常是用普通壓接
不然會工具一大堆

綠色是一般Y端、R端用的
紅色看起來是空中接頭端子、杜邦端子那種在用的(如下圖)

借廣華電子圖用一下，高的地方才是夾線皮
搜尋66a6看到的端子圖就是了

dayendon

dayendon
個人積分：473分
文章編號：57510791

473分

12樓

2015-09-19 5:47

不管是裸端還是有套子的都用綠色的那種壓，紅色的是簡易型壓接鉗，不好用。不夠力。

暗時在睏全頭路，日時起來沒半步...

James

James
個人積分：786分
文章編號：57510805

786分

13樓

2015-09-19 5:58

gigimmg wrote:
亂講，壓到皮反而會接觸不良、不導電甚至直接斷
第一次聽到Y端裡面要壓皮的...(恕刪)

我是說電線、裸銅線，不是講外面那個包皮.....暈倒

James

ysc_kyy

ysc_kyy
個人積分：2514分
文章編號：57511743

2514分

14樓

2015-09-19 9:38

ENJOY HTC SENSE wrote:
謝謝您，我另外還有...(恕刪)

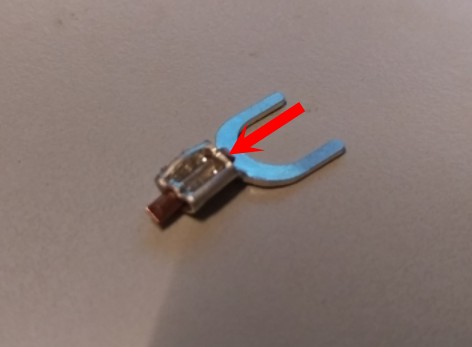

1. 導線插入端子長度要掌握好，最好導線前端伸出端子一點點，如此可以確保壓著長度沒問題，電線也不會因拉扯而脫落，下圖是正確的：

2. 每種裸端子有兩個規格，一個是鎖螺絲大小尺寸，一個是壓接地方電線的線徑，從照片看起來端子適用線徑似乎比較大，電線穿進去之後太空洞，這也會導致壓接不確實，電線線徑要與端子規格相符合。

gigimmg

gigimmg
個人積分：4034分
文章編號：57512030

4034分

15樓

2015-09-19 10:12

mm線不建議壓接，因為端子設計是給AWG、mm2線用的
舉例來說好了，小弟看您的端子似乎為2-6Y

2mm2線材約16A，2mm線材約20A

3.5mm2約20A，2.6mm約30A(2.6有錯請鞭，太久沒碰了)

一來一往電流差太多，就算有認證的端子
當初的認證也是用mm2、awg去弄得

賢人

賢人
個人積分：794分
文章編號：57512042

794分

16樓

2015-09-19 10:14

如果會常常使用，建議還是買一支MARVEL的MH-5S，這可以壓到1.25~5.5

端子的話，可以買佳力的

用過很多牌子的端子，不是壓下去中間裂掉，就是很薄到不可思議的地步

另外，單芯線不要壓接，絞線才需要壓接，接觸面積的問題

gigimmg

gigimmg
個人積分：4034分
文章編號：57512295

4034分

17樓

2015-09-19 10:39

賢人 wrote:
如果會常常使用，建議還是買一支MARVEL的MH-5S，這可以壓到1.25~5.5
端子的話，可以買佳力的
用過很多牌子的端子，不是壓下去中間裂掉，就是很薄到不可思議的地步
另外，單芯線不要壓接，絞線才需要壓接，接觸面積的問題

是建議直接買1.25-14的那隻
兩千多塊可以用很久又省力

很多白牌端子都沒有驗證過的，另外有些加工廠端子會用打的更慘
沒韌性折兩下就斷了-.-

之前外包端子被打槍，省沒多少錢用白牌端子(端子後面什麼都沒印)
被打槍全部剪掉重壓花了快三天

端子好壞在壓的時候也會知道，有些特別薄、軟很好壓
有些硬到不可思議很難壓

ENJOY HTC SENSE

ENJOY HTC SENSE
個人積分：116分
文章編號：57512738

116分

樓主

2015-09-19 11:29

gigimmg wrote:
mm線不建議壓接，...(恕刪)

您太神了，是KSS 2.6Y沒錯，我要接配電箱的NFB用的。

ENJOY HTC SENSE

ENJOY HTC SENSE
個人積分：116分
文章編號：57517523

116分

樓主

2015-09-19 21:24

ENJOY HTC SENSE wrote:
您太神了，是KSS...(恕刪)

求救，我圖片中的紅色絕緣針型端子，壓接好後，完全無法插入國際牌的單切開關，因為被紅色絕緣擋住，請問怎麼辦?我買錯規格嗎?

我買
KSS 易進式針型端子

gigimmg

gigimmg
個人積分：4034分
文章編號：57517653

4034分

20樓

2015-09-19 21:40

ENJOY HTC SENSE wrote:
求救，我圖片中的紅色絕緣針型端子，壓接好後，完全無法插入國際牌的單切開關，因為被紅色絕緣擋住，請問怎麼辦?我買錯規格嗎?
我買
KSS 易進式針型端子

只要針端插入就好，絕緣端本來就插不進去
插進去後稍微回拔一下看看有沒有插緊
不能稍微用力就脫落了

絕緣端指紅色部分
插進去後太常建議退出來修掉一點，省的梅絕緣部分外露
有觸電之疑慮
