尋求勳風牌開飲機水管配置圖，型號HF-5188

橫行電梯
個人積分：0分
文章編號：56493424

0分

11樓

2015-07-03 20:38

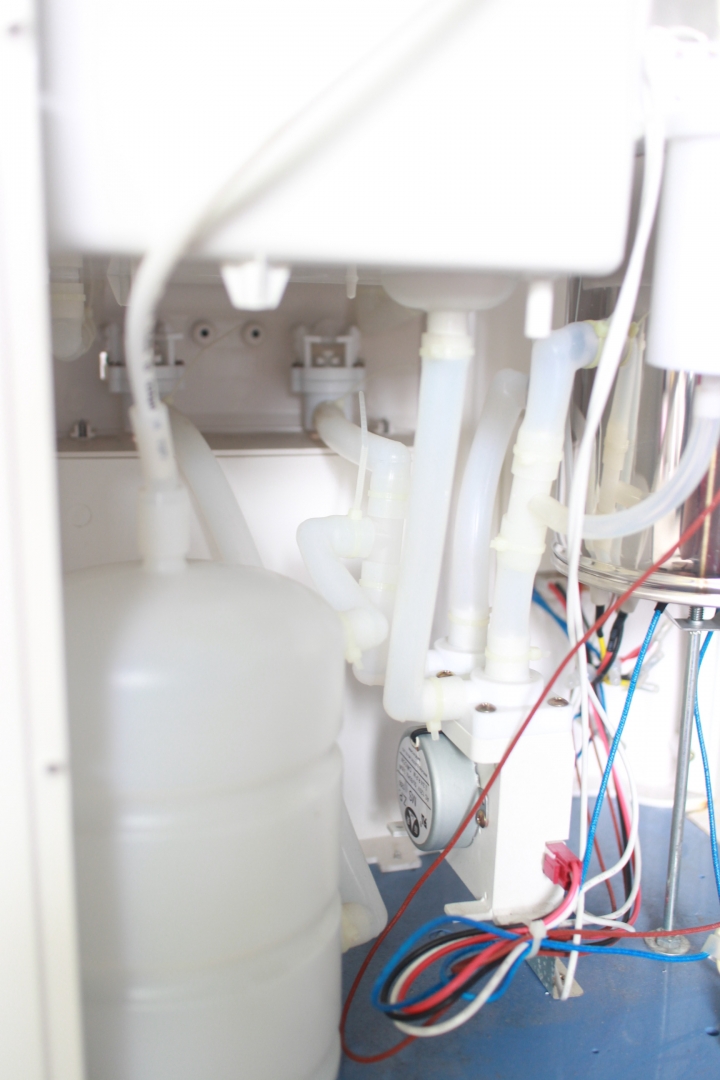

我找一天拍一下內部照片給你參考。

台客花
個人積分：0分
文章編號：56494447

0分

12樓

2015-07-03 22:13

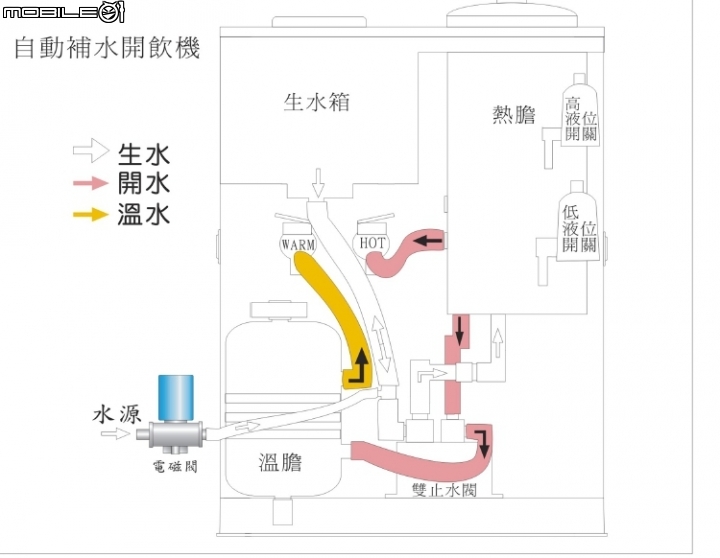

此圖為晶工牌內部補水循環圖給您參考

希望可以幫到你

Eigen

Eigen
個人積分：18869分
文章編號：56494584

18869分

13樓

2015-07-03 22:26

像這種一團亂的，我都是用奇異筆，每個接頭做編號，然後拍下

不然拆光光之後，組的回去真的就神奇了。

最簡單的，光 usb 的三個電池，才六個接頭，拆下後，我都沒把握那個接那個

samhuang956
個人積分：6分
文章編號：56535847

6分

樓主

2015-07-07 11:52

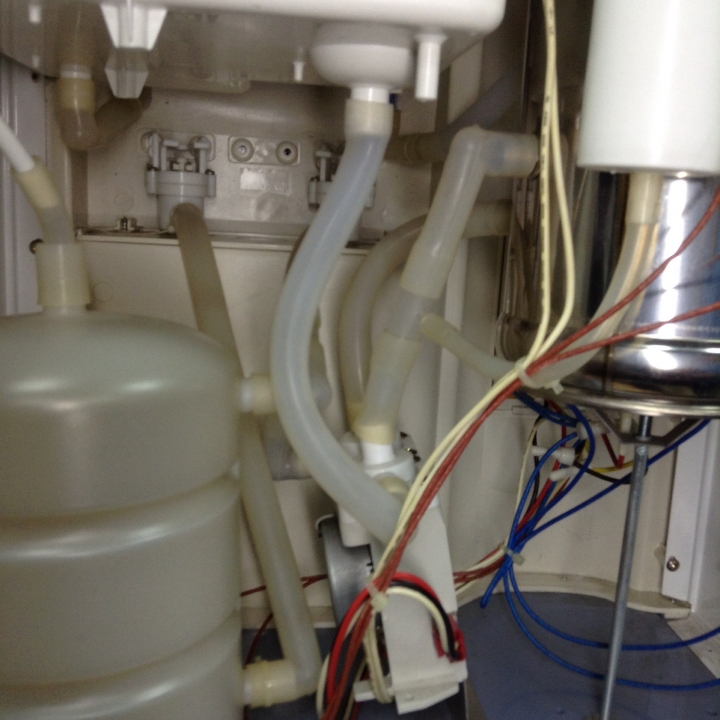

謝謝橫行電梯大大提供的照片，非常有用，但差最後一條管子，仍在努力中（進水管無法固定）

samhuang956
個人積分：6分
文章編號：56580864

6分

樓主

2015-07-10 14:14

謝謝版上各位大大的幫忙，總算完工了，每條軟管均有使用束帶加以固定，測試結果，補水加熱時不會出水-正常，加熱後熱水處出熱水-正常，而溫水處出熱水-與以前不同，（以前溫水處剛補水加熱後出溫水）可能是以前溫水膽內仍有冷水所以不會像現在第一次進水一樣只有熱水，持續觀察中。
