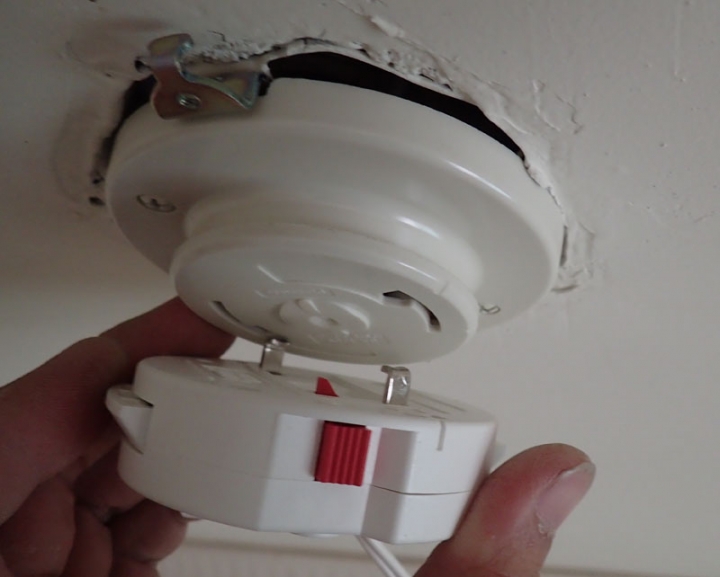

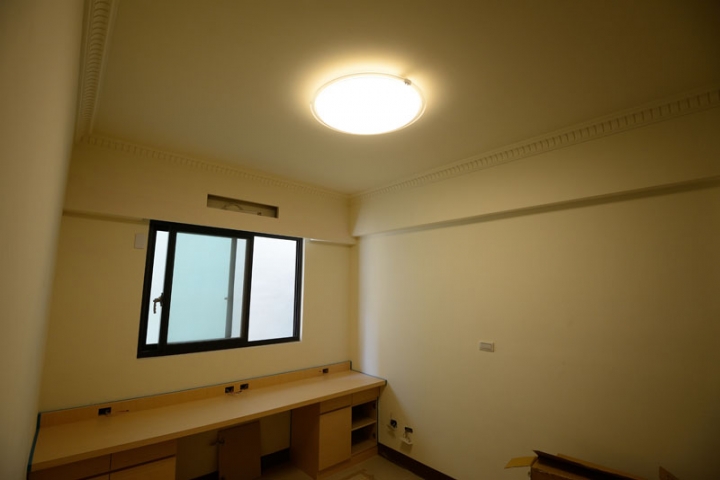

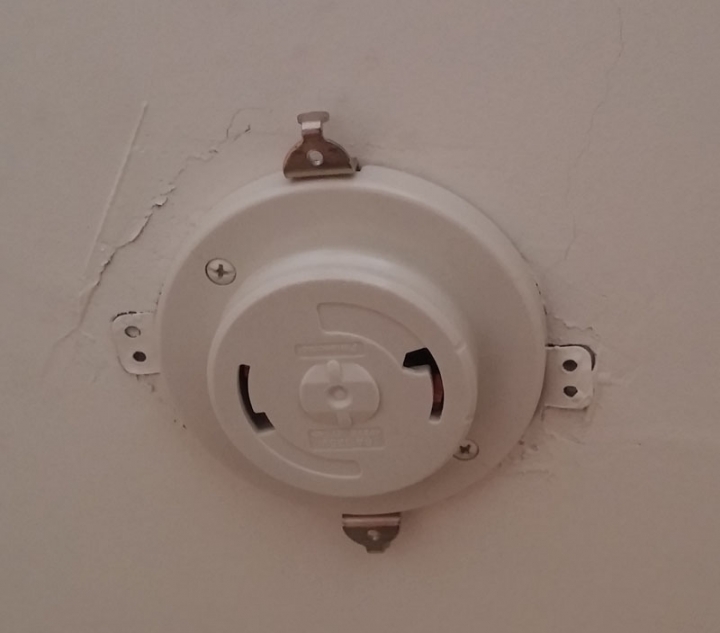

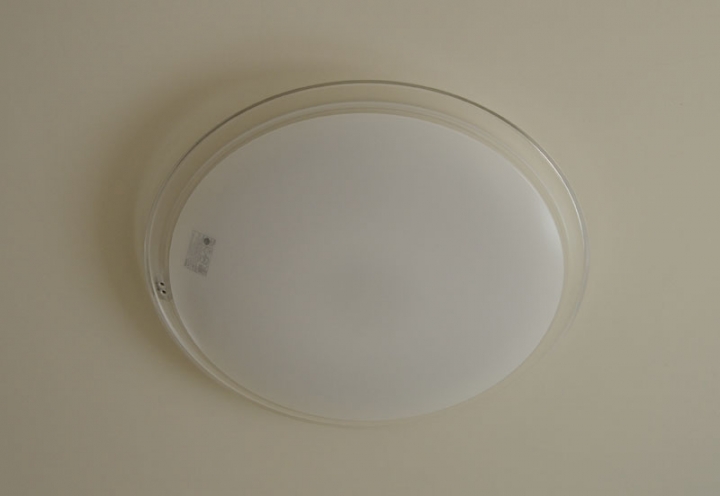

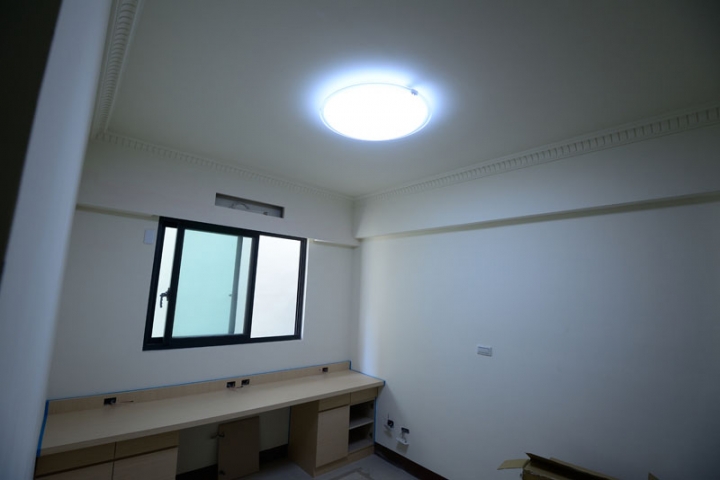

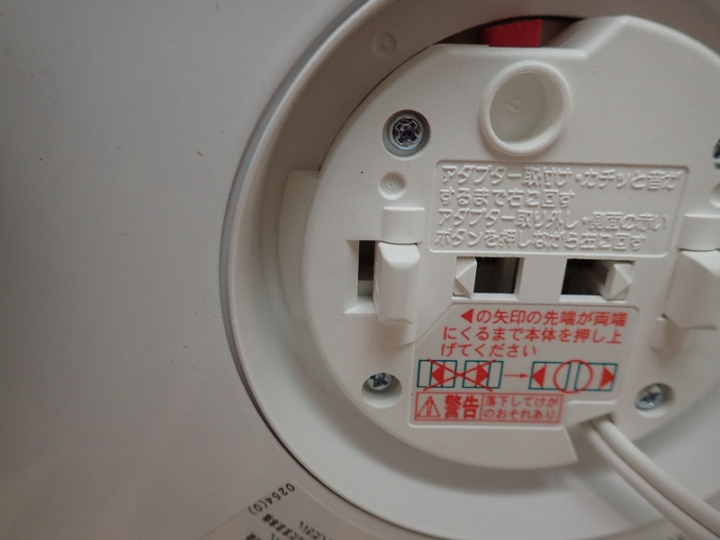

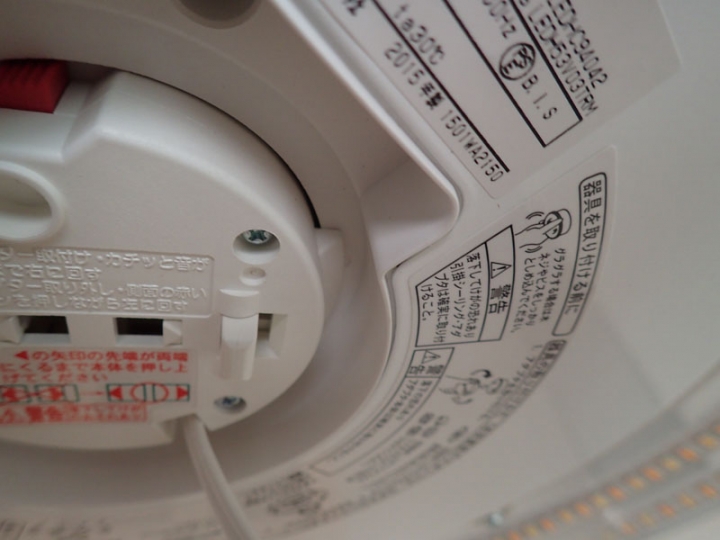

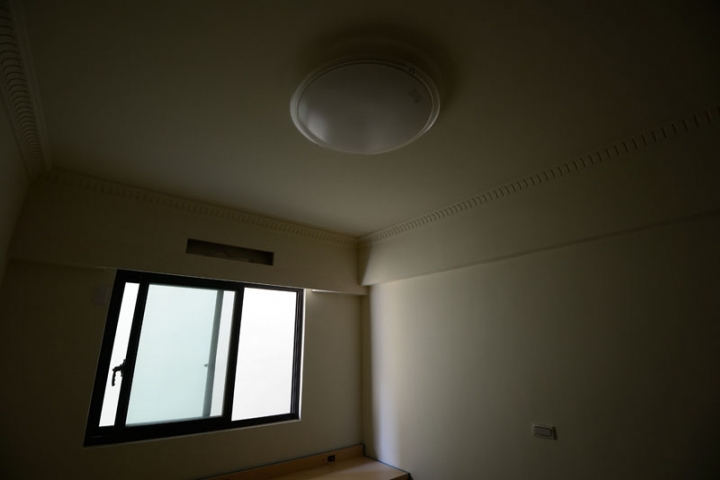

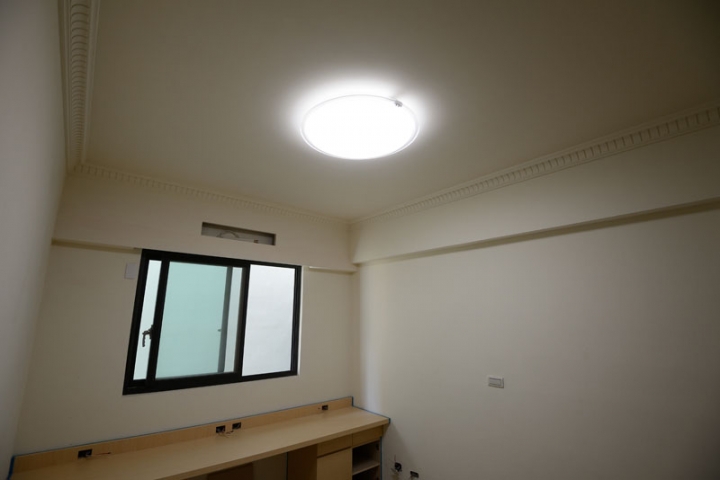

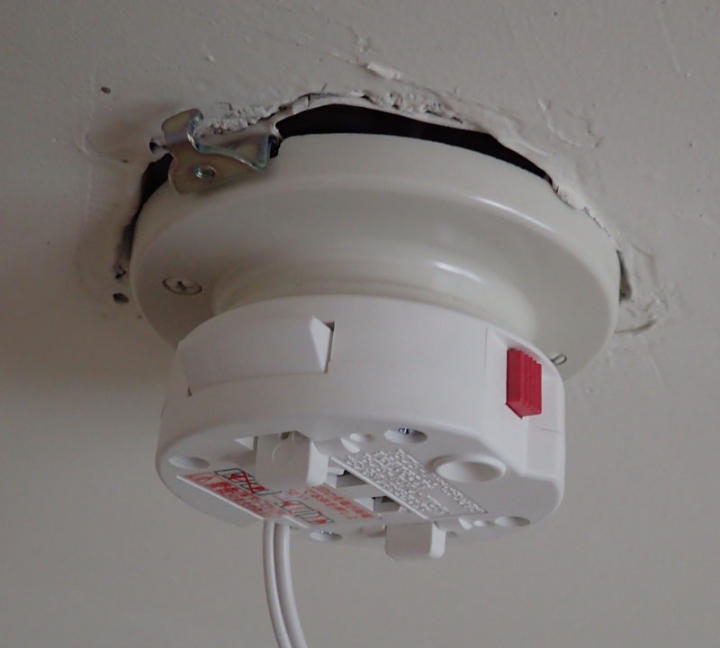

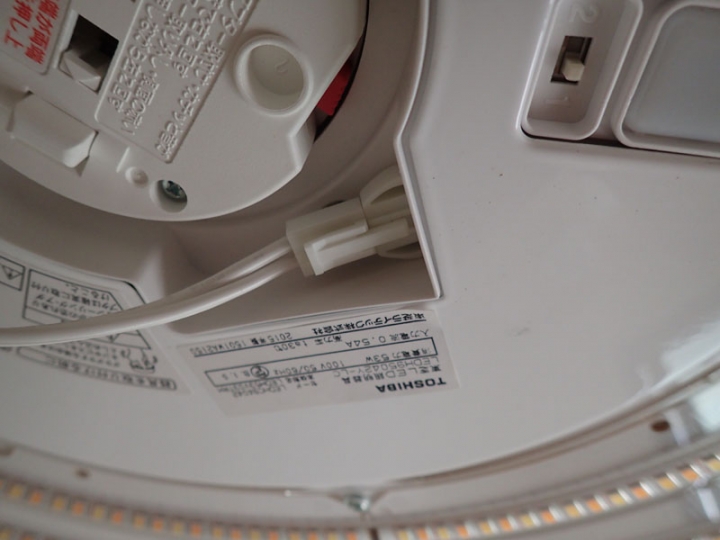

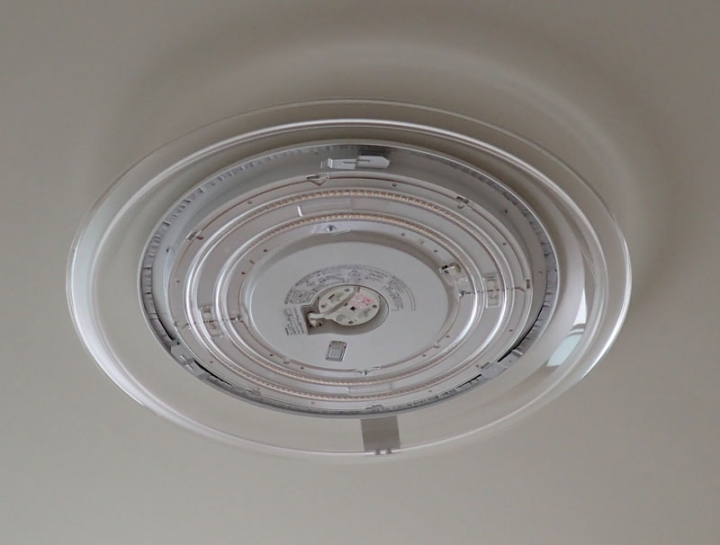

首先在天花板八角盒上安裝Panasonic WG6005W高荷重引掛,然後取出燈具隨附的引掛固定器,將兩個金屬鉤對準引掛上兩個較大的開口將引掛固定器插入並順時針旋轉一角度,到底後發出一個卡榫聲,表示已經固定完成,此時引掛固定器不應搖晃或鬆動,若不按下引掛固定器旁紅色按鈕,無法逆時針轉下引掛將引掛固定器上的電源線先暫時固定在引掛上的凹槽內,避免妨礙燈具的安裝將燈具中央固定開口處對準引掛固定器,平均施力往上推,說明書內有提到,當搭配22mm厚的引掛,須將燈具往上推至兩個卡榫均外露至固定孔,這時會聽到兩段卡榫聲,看到其中一邊卡榫露出來表示該處卡榫已經到達定位確定另一邊卡榫也有完全露出,這時燈具不應搖晃或旋轉,表示已經固定完成將引掛固定器上的電線插入燈具固定孔旁的電源插座內燈具固定完成,準備裝上燈罩裝上燈罩後的樣子房間午後未點燈的樣子(ISO400 F6.3 1/25秒)全光點亮的樣子(ISO400 F6.3 1/60秒)燈泡色點亮的樣子(ISO400 F6.3 1/40秒)日光色點亮的樣子(ISO400 F6.3 1/40秒)

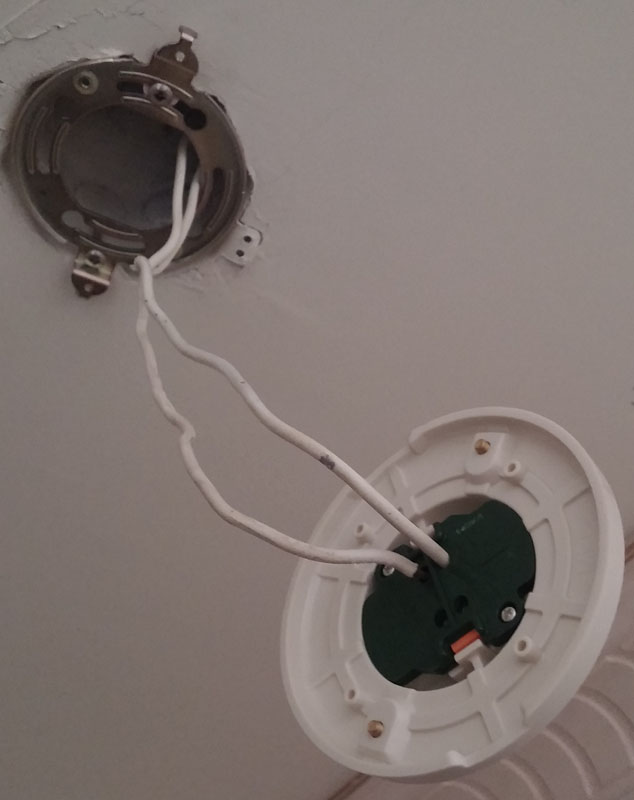

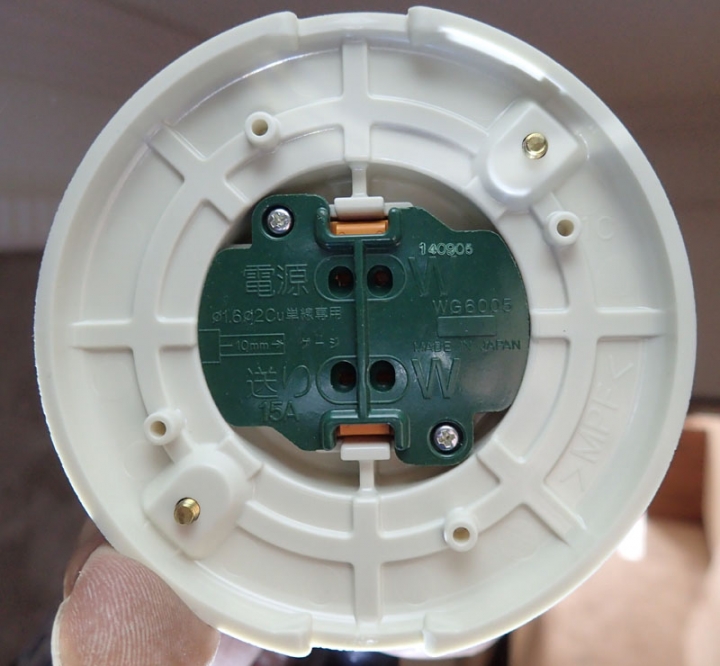

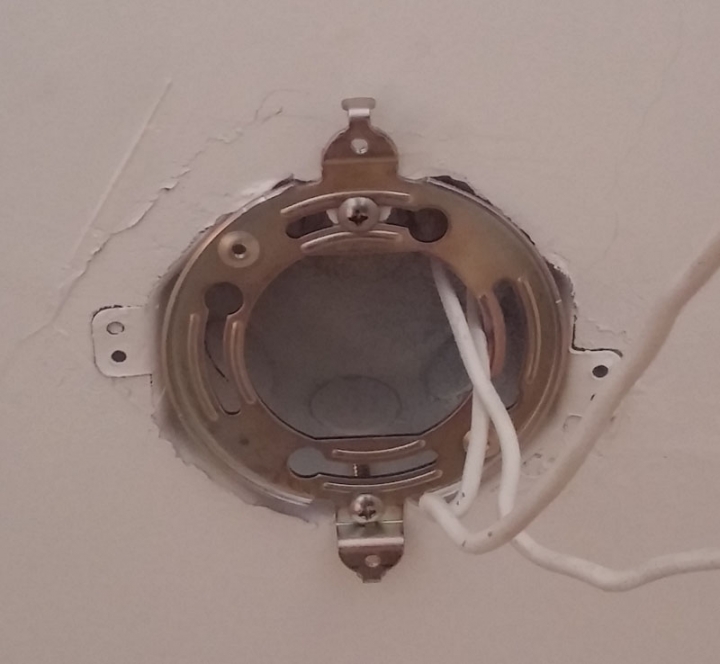

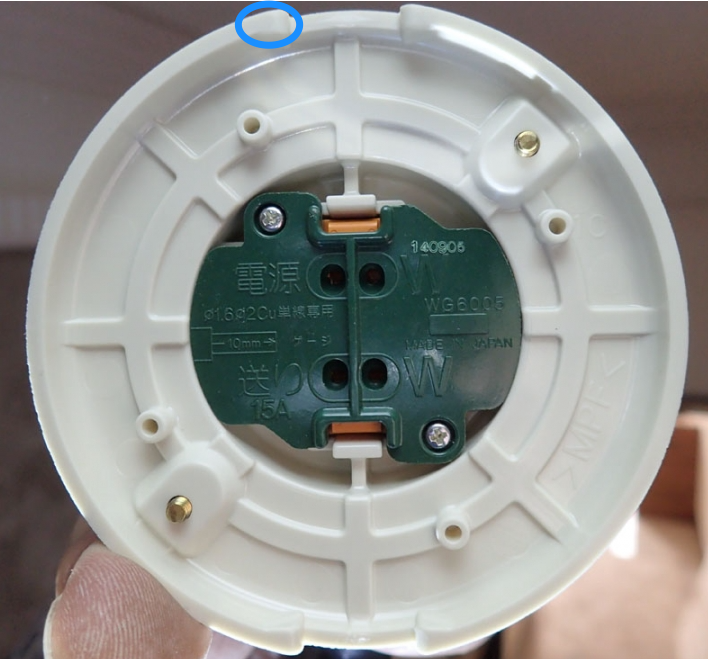

這裡補充在八角盒上裝WG6005W引掛的過程先把WG6005W鐵製底盤拆下,在其中一邊凸出耳朵與原本長條型螺絲孔之間鑽孔,這樣就可以對上八角盒的鎖點然後電線穿過底盤中央圓孔,用螺絲把底盤鎖在八角盒上引掛背面有穿線孔,限用直徑1.6或2的單芯銅線,剝皮露出10mm導體,一條插在標示"W"側,另一條插在"電源"側插完後如圖把多餘的電線塞回八角盒內,然後把引掛鎖回鐵製底盤上如果是要另外鑽孔或是安裝在木作天花板上,則用原本的孔就可以固定,為了安全最好是不要只鎖一支螺絲

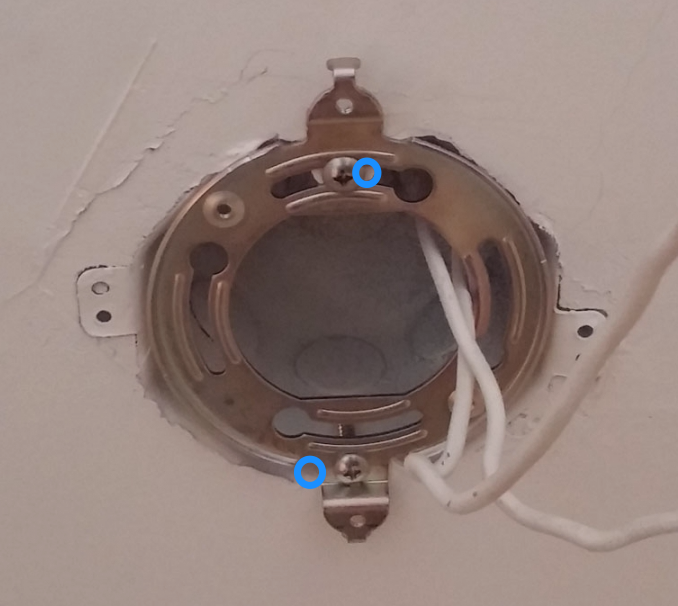

昨天才安裝Toshiba銀河版吸頂燈公司貨(53W, 4600lm, Ra90),沒看到此PO文,害我試了老半天才安裝上去,原本付的引座孔位根本對不到八角盒,網路安裝影片"TOSHIBA東芝遙控LED吸頂燈一般家庭安裝流程"示意使用引座平頭螺絲孔無法使用,我是沒有將該鐵片開孔,而是將其中一個螺絲孔鎖在鐵片外圍凹槽處,鎖起來也很牢固,但此方法在鎖入塑膠盒時邊角會卡到螺絲頭,無法貼合鎖固,要將塑膠盒邊角局部磨掉,用板手一夾就斷開,反正將來安裝完看不到,借一下狼大的照片,供需要的人參考一下:使用下來亮度非常夠,在四坪書房使用只要開到80%就很亮,基本上很滿意。
coolmaster wrote:昨天才安裝Toshiba...(恕刪) 其實我的也有一樣的問題就是螺絲孔是對不到的 八角的螺絲孔間距比較短我拿長一點的螺絲鎖進去 等於螺絲是鎖成斜的 但還是很穩固我就不太在意

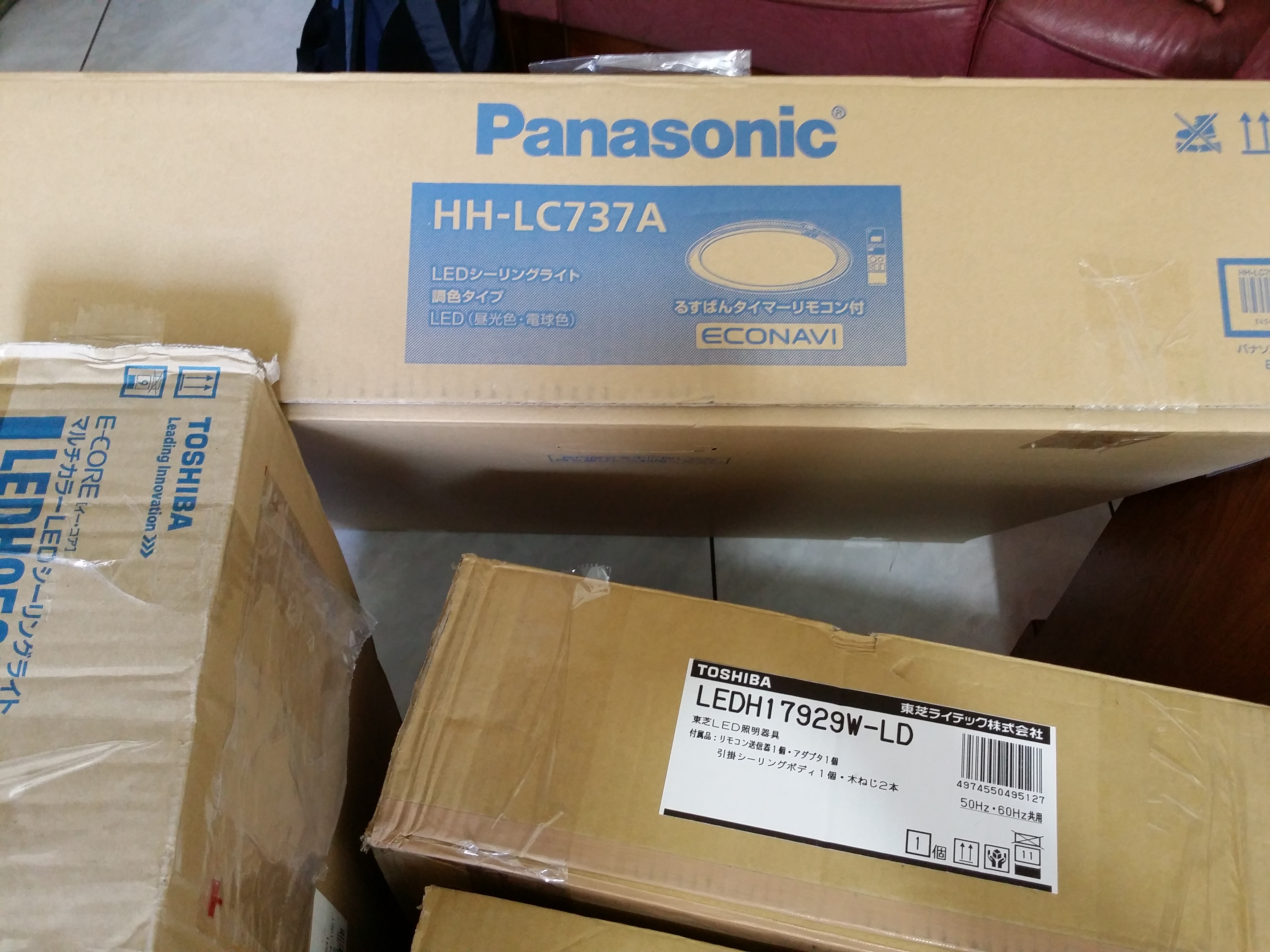

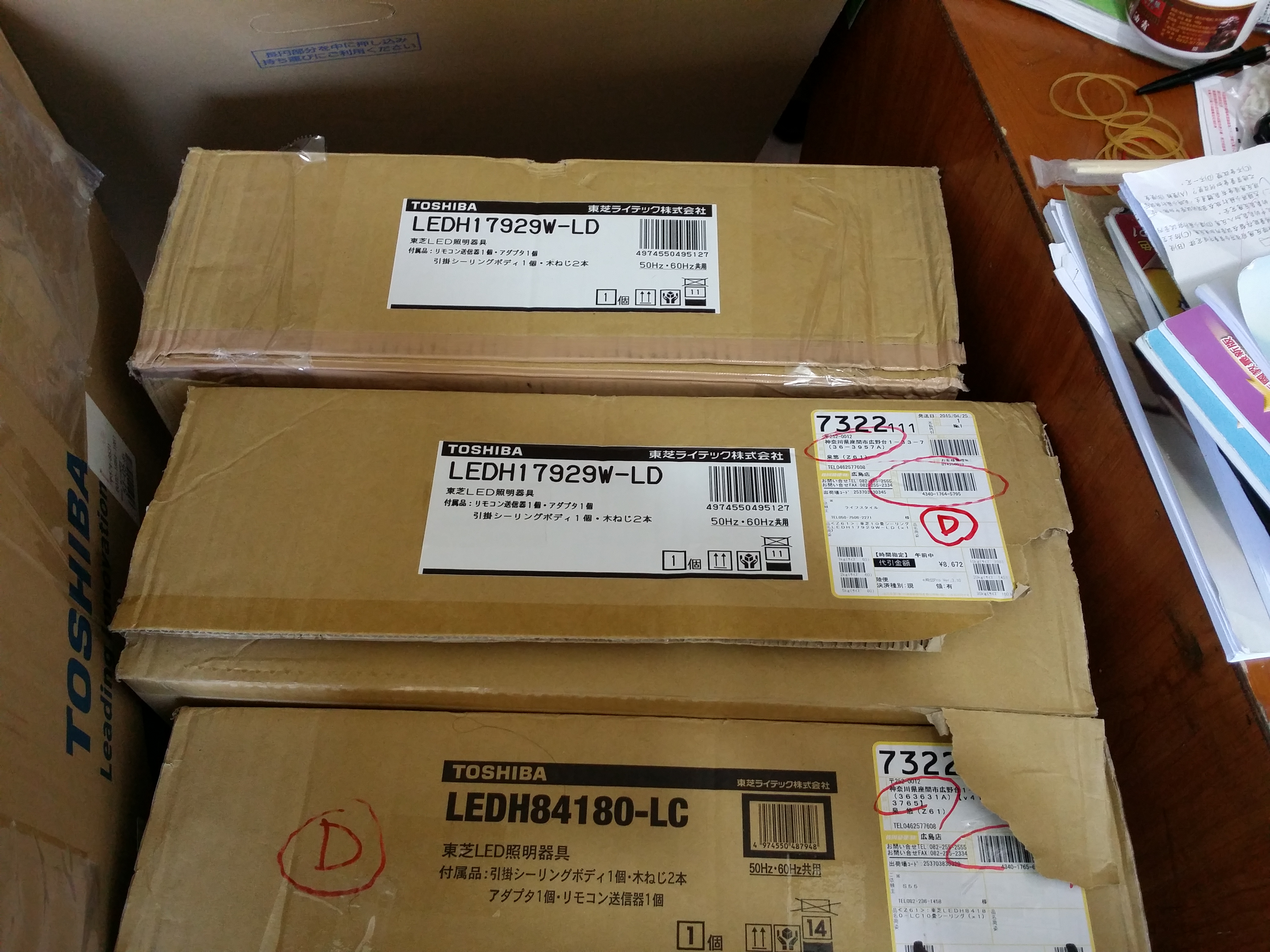

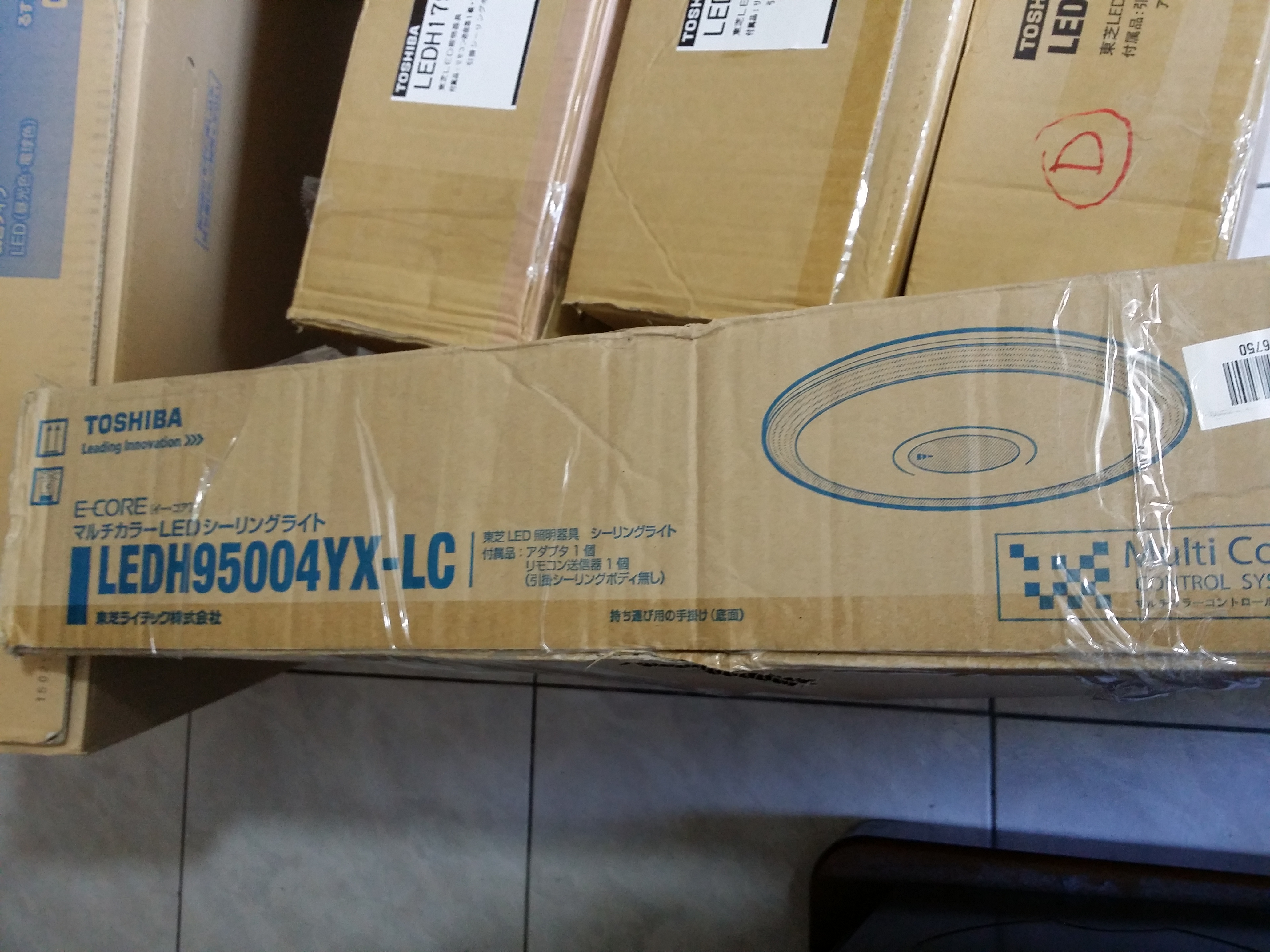

請問..我從日本買了一個東芝LEDH95004YX-LC,PANASONIC HH-LC737A 它有附引掛..可以沒有看到所謂的配線組(就如同各位大大所說的WG6005W)那是不是.我要網購一個WG6005W...(但是我另有買三個東芝LEDH84180-LC 它裡面就有附引掛跟配線組)~!
dck6222 wrote:請問..我從日本買...(恕刪) 應該是說,大部分燈具(尤其是重量較大的主燈)不會配好引掛(裝在天花板上),都只會附引掛連接器(將燈具固定在引掛上),有附的多是小型燈具,最近幫同事買的TOSHIBA小型LED吸頂燈就有附比較小的丸型引掛
