請問老插座的火線怎麼判斷？ (第2頁)

水電空調戰將-新竹興哥傳奇

水電空調戰將-新竹興哥傳奇
個人積分：68分
文章編號：51765086

68分

11樓

2014-08-23 0:05

理論上正常黑(火) 白中性) 中間兩條紅是跨接延伸到其他地方黑(中性)藍(火)

會用電錶嗎?

不會就找水電工來吧!

gothholiday

gothholiday
個人積分：1分
文章編號：51765258

1分

樓主

2014-08-23 0:15

~江江~ wrote:
電表一頭插進去，一頭...(恕刪)

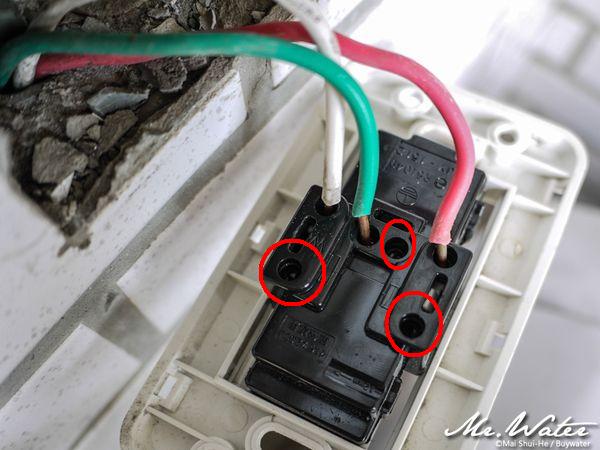

這就是我不太清楚的地方，因為現在的插座都是長這樣

(如果原拍者不願借用，請來信告知，感謝)

只有火、水、地，可接兩個插座

(如果原拍者不願借用，請來信告知，感謝)

好像沒有4條線的空間，所以我才搞不清楚

oiio

oiio
個人積分：2361分
文章編號：51765266

2361分

13樓

2014-08-23 0:15

gothholiday wrote:
對了，想請問，如果無法找到水電工，可以先用絕緣膠帶纏電線應急嗎？

當然可以先用絕緣膠帶纏電線應急

oiio

oiio
個人積分：2361分
文章編號：51765311

2361分

14樓

2014-08-23 0:19

gothholiday wrote:
好像沒有4條線的空間，所以我才搞不清楚

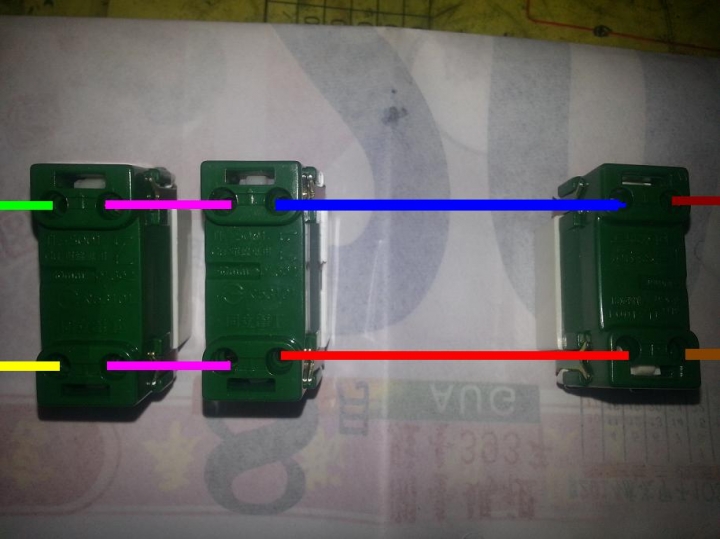

那4條線的扁平線那2條【圖右側那個插座黑藍】是並接出去供其他插座或電燈開關使用的

~江江~

~江江~
個人積分：687分
文章編號：51765474

687分

15樓

2014-08-23 0:31

gothholiday wrote:
這就是我不太清楚的地...(恕刪)

老房子根本沒埋地線

這張圖是線路最末端，沒有並接出去
如果要買圖示的插頭就是接地線無視(中間綠線打接地圖案)
兩孔插頭五金行多的是~~

不用管顏色、火線，橫著接就對了

gothholiday

gothholiday
個人積分：1分
文章編號：51765742

1分

樓主

2014-08-23 0:52

喔喔！原來如此

也就是說，房間另一個插座or開關，是經由這個插座去分接的

所以只有跨接的線(兩條紅線)不用再接而已

如樓上大大圖中的左(水)、右(火)

直接接黑(火)->藍(火)
白(水)->黑(水)

感謝樓上各位高手的指點，不知小弟的理解對不對？

oiio

oiio
個人積分：2361分
文章編號：51765999

2361分

17樓

2014-08-23 1:18

~江江~ wrote:
老房子根本沒埋地線
這張圖是線路最末端，沒有並接出去
如果要買圖示的插頭就是接地線無視(中間綠線打接地圖案)
兩孔插頭五金行多的是~~
不用管顏色、火線，橫著接就對了

我在講1樓的照片

Fat_J_Sheep

Fat_J_Sheep
個人積分：44分
文章編號：51766273

44分

18樓

2014-08-23 2:06

~江江~ wrote: 電表一頭插進去，一頭手捏著會動的

一頭手捏著…會不會太危險？

電表，轉到 250v 檔位（AC 交流），一頭碰電線，另一頭碰鋁門窗或是牆上的金屬。

oiio

oiio
個人積分：2361分
文章編號：51766298

2361分

19樓

2014-08-23 2:12

Fat_J_Sheep wrote:
一頭手捏著…會不會太危險？

安拉~沒事

gp1288

gp1288
個人積分：489分
文章編號：51766319

489分

20樓

2014-08-23 2:16

Fat_J_Sheep wrote:
一頭手捏著…會不會太...(恕刪)

電錶的輸入阻抗很大10Mega歐姆以上，電壓檔位越高阻抗越大。
沒有驗電筆的話我是這樣量的。
當然碰窗也不是不行。

驗電筆又分接觸式和非接觸式，我覺得兩種都可以買來玩玩。
接觸式還是有微弱電流經過人體。
非接觸式缺點是如果端點太接近，不好分辨誰有電誰沒電，
非接觸式站在高壓電塔(161kV)下燈就會亮了

非接觸式還有一些缺點，像是有些開關有接小氖燈(小夜燈)，
如果開關關閉後用非接觸式的驗電筆量燈座，驗電筆會亮，
如果用接觸式的，燈會變得很微弱，
可以用來判斷電到後嚴不嚴重，電流大不大
