kc103 wrote:
把本來連接的2級無熔...(恕刪)
跟無熔絲開關1P/2P無關，只要是共用中性線又遇到中性線接觸不良就會發生。
最好是各自拉一條中性線，或是只使用1組火線。
但還是建議分成兩條中性線比較安全，不是因為電流相加因素，而是怕增加的中性線萬一接觸不良或斷線，兩組插座會變成串聯狀態，負載較輕的那一側電壓升高電器會燒掉。
您在2014年有提到
我想請教一下，第二段話，我不太懂
例如：
我要從電箱拉線進廚房
一般家用的總線進宅，就是一紅一黑(兩火線)，一白(中性線)
假如廚房有2個插座，都要做110v的
我一樣拉一紅一黑進廚房，那我的白線，是要拉2條白線?
還是先拉一條白的進廚房，進廚房後再分2條白的去分別去配2個插座?
若我2個插座同時 分別 會用到高電量(高電流)，15A
2條火線上，各自吃15A還OK的話，那若是先拉一條白的再分2
那電箱到廚房的一段白線不就是要吃15A+15A，2個迴路的電流?(這裡，照您的指導，會互相底消對吧)
只有廚房裡分成2條白線上是15A(紅、黑火線)
我上述的例子，若是共用中性線(先進房再分2)，萬一接觸不良或斷線，不管是在哪一段
斷插座端的白線的話，不是就是那個迴路失效?
斷共用段的白線的話，就是2個紅、黑線的插座失效?
喔????還是說，您說的狀況是因為同一個插座，2組插母，背面是共用的狀況所導致的
m7basara wrote:
原本220V是2條...(恕刪)
紅黑兩條火線共用一條白色中性線，白色中性線線徑跟紅黑線一樣即可，因為白色中性線最大電流不會高於任一條紅黑線，紅黑線電流越相近共用中性線負載越輕鬆，極端的狀態是紅黑線只有一條有電流而且是滿載，此時中性線電流跟有載的那條是一樣的。
但不建議共用中性線，從開關箱出來就應該用 紅+白、黑+白 兩迴路，中性線共用段斷路時不是兩插座沒電而以，而是兩插座成220V串聯狀態，如果兩插座都有接電器，負載重的插座電器可能沒事，負載輕的插座電器因電壓會升高可能會燒毀，也有可能負載輕的燒毀後短路，負載重的插座電器也因電壓過高而燒掉了，如果各自獨立中性線，不管火線、中性線斷掉只是沒電而以，不會造成危害。
m7basara wrote:

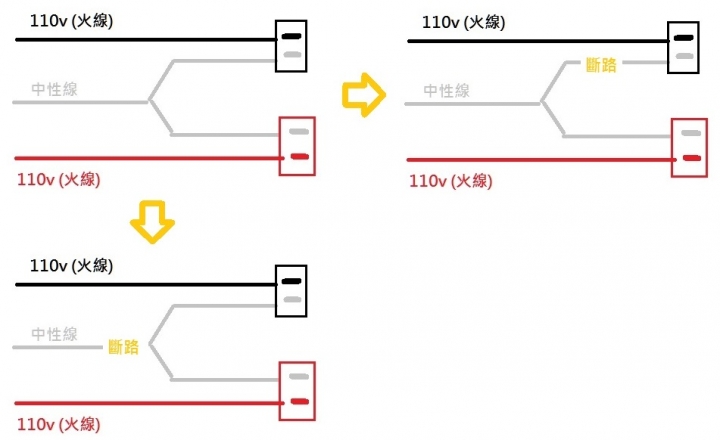

本來我還是不懂，但我最後畫圖來看後，才明白您所說的串聯狀況
沒錯，您畫的圖是正確的。
可能有人會說那入戶線只有一條中性線怎麼辦？也是兩條火線共用一條中性線啊。
由於開關箱入戶線屬於電力範圍，施工會比較嚴謹，入戶中性線通常會打上 O 端子，再以彈簧墊片+螺絲鎖固在中性線銅排上，而且開關箱內線路比較固定，甚少會有拉動的狀況，而分路則是比較繁多，牽涉的範圍也比較廣，加上經常經過插入式連接，出問題蓋率比較高。
分路共用中性線因中性線斷路而導致燒毀電器實務上還真的有遇過，某案例從前方客廳開關箱拉3芯電纜線到後方廚房，使用雙連式鐵盒，上方固定兩組雙插座，每組插座個使用一組火線，看起來很理想也兼顧到負載平衡，但因鐵盒內折線、壓線導致中性線與某一條火線重壓在一起，日子久了發生短路，結果共用中性線在重壓處被熔斷，一起短路的火線卻好好的，NFB也沒跳開，結果是插在上面的電器都損壞了，幸好沒起火。
我有在想要用3芯線，就是 5.5 mm2 * 3c
太平洋電纜 VV 5.5mm平方絞線 3芯 PVC電纜 (黑外皮) (內部 紅、黑、白)
或
太平洋電纜 VV 5.5mm平方絞線 4芯 PVC電纜 (黑外皮) (內部 紅、黑、白、綠)
剛你恰巧提到，我在考慮的點，線會比較好拉吧
但這種 3c 、4c 的線
比拉一條條在管線裡是散的，會容易線體 發熱、積熱吧
剛你說的例子好像也是3c線的問題
若不用3c線，那在施工拉線的時候，是要一條一條拉進管，比較散的狀態?
還是數條一起拉進管(拉線比較輕鬆吧)
還是沒差，不是3c線的話，數條拉、一條條拉，管內都是散的
有張圖，我不知道可不可放上來，先放一下
最下面的註解上，後面有幾句話不懂
因為我們家是單相三線式，喔對了，我是要自行換家中管線的人
什麼叫「單相三線式電路供應放電管燈者」?這句我看不懂
因中性線有第三諧波電流存在，仍應計入
若要用3c線，先不考慮溫度問題
線的 黑、紅火線，應該是要接到同相位的電壓會比較好吧
如線材的黑、紅，都是接自 總線 的黑線 or 紅線 (同相位)
這樣到各區(廚房、房間)的線，中性線就可以有共用段吧?對嗎?
會有什麼樣的問題?

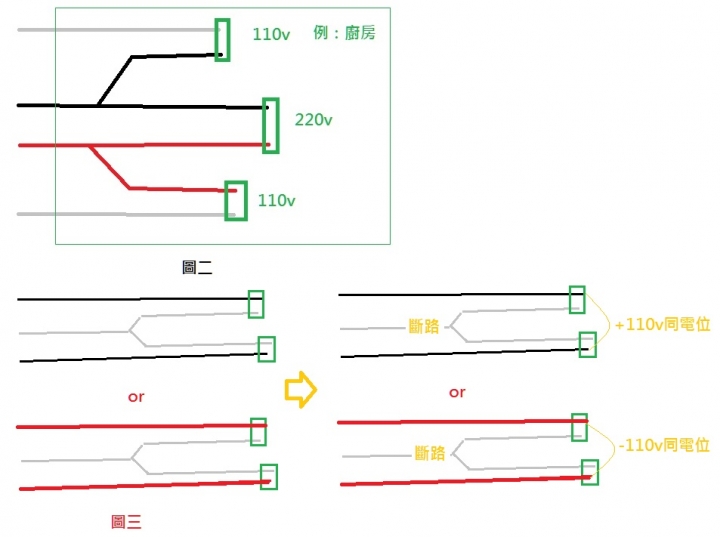

只是原本是想用3C線，拉不同相位的黑、紅線，各區都可以有110v的電，和220v的電，日後可以配製
如圖二
有說法是說，拉220V的線，要獨立拉，原因是什麼?
可以像圖二這樣拉嗎?
應該不是電流的問題吧，在同樣的電功率下，電壓高、電流小，線溫就低
不過，圖三
這樣的話，共用中性線的線段，就會要吃2條同相位火線的電流，對吧
中性線上的電流，我一直不太明白
若
火線(110v，10A) ----- 負載(電器1100W) ----- 中性線( ?? V， ?? A)
火線(110v，5A) ----- 負載(電器550W) ----- 中性線( ?? V， ?? A)
我寫 問號 的想法是，負載 不是會造成 壓降??
還是說，那是直流電的想法?
??好像不對，是串聯的關係??

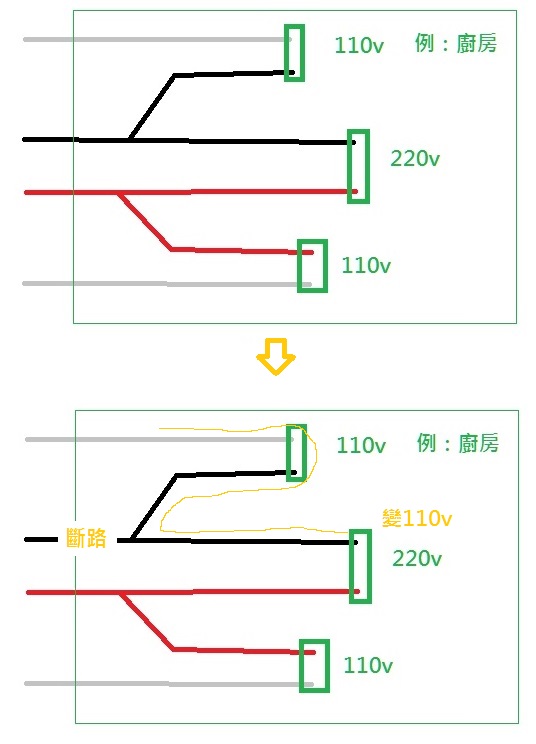

我又畫了圖，才看到
若圖二的「共用火線」斷路的話
原本的220v就會變成另一相位的火線110v
這樣的話，實際會發生問題什麼?
會是
若220v正在使用 大功率電器 例如 2200w，10a
黑、紅線的插座 各 使用了 1100w，10a
原本正在使用 220v x 10a = 2200w
黑線共用段，斷路
220v的2200w電器的電流，會有極小(短)時間，變成20a嗎?
加上110v原來黑、紅共使用的 2200w，20a
會變成 紅線共用段 瞬間 要吃上 40a的電流???
紅線近插座段 吃 30a ?
20a + 10a(原黑線插座)
還是220v的電器就斷路了?停機
不會影響到紅線插座?
黑線插座無電?
感覺上，結論好像就是
全部都要拉 「獨立迴路」
怕家裡的管路口徑不夠大，難拉....
m7basara wrote:
什麼叫「單相三線式電路供應放電管燈者」?這句我看不懂
就是負載是螢光燈類，如傳統線圈式安定器日光燈。
m7basara wrote:
火線(110v，10A) ----- 負載(電器1100W) ----- 中性線( ?? V， ?? A)
火線(110v，5A) ----- 負載(電器550W) ----- 中性線( ?? V， ?? A)
電壓是相對值，沒有單純火線電壓、中性線電壓這種說法，110V指的是火線與中性線之間的電位差。
一火線一迴路，火線電流幾A，中性線電流一樣也是幾A。
m7basara wrote:
感覺上，結論好像就是
全部都要拉 「獨立迴路」
這才是正解，從開關箱出來的分路，應該保持經過NFB的火線要搭配一條該分路專用中性線，而且不同分路中性線不應該混接，這樣才能確保中性線不會過載，因為中性線沒經過NFB，亂搭接過載了並不會發現。
