非常不專業之CIGS薄膜太陽能發電紀錄 (第2頁)

ckhstar
個人積分：2分
文章編號：47735116

2分

樓主

2013-12-15 20:59

107.206.607 wrote:
機器壞了要送回大陸去...(恕刪)

這台是我買來開腸剖肚的，我想如果像我這樣搞，你也不會保固了，何況這台已經被我搞的支離破碎了

所以經費有限下，當然越便宜越好，測試用機嘛(測試散熱效能)

如果正常使用，當然要找台灣有保固的，不過薄膜電池，有些要找到匹配電壓的併聯機還真不好找
所以也要找到可以配合改機的廠商才行
之前就是因為找不到，在拍賣問廠商一問到匹配電壓，不是沒人理就是沒有，所以問到對岸去了

現在如果有朋友需要時，當然還是會推台灣有保的
畢竟我可無法常跑大陸，順便帶去維修，用寄的更不划算

107.206.607

107.206.607
個人積分：22分
文章編號：47735750

22分

12樓

2013-12-15 21:41

ckhstar wrote:
這台是我買來開腸剖肚...(恕刪)

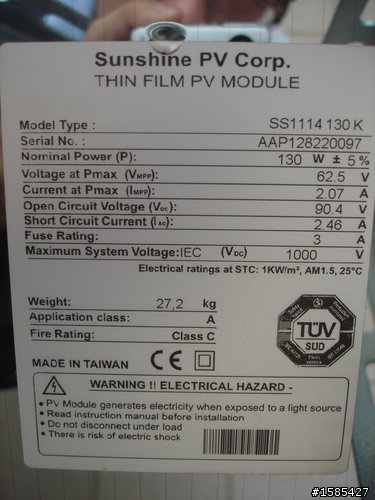

您的薄膜應該是跟這廠牌相同
其實用50~86V就很剛好.
要達到90V機會實再有些難.

要測試散熱能力應該不用測了

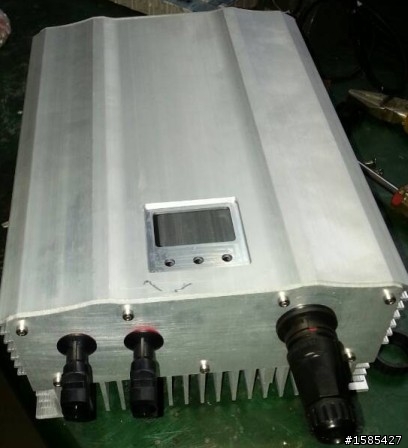

~工程機早在9月份在台灣測試過了

這台85~115V600W併聯機.全載550W輸出不會有過熱當機問題~全載轉換效率還有90%
總功率可達到750W輸出量~

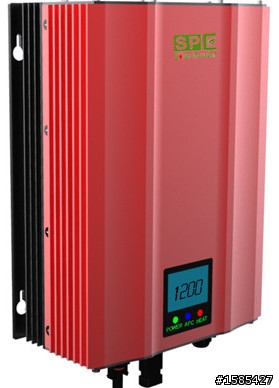

這台是1200w的原型機

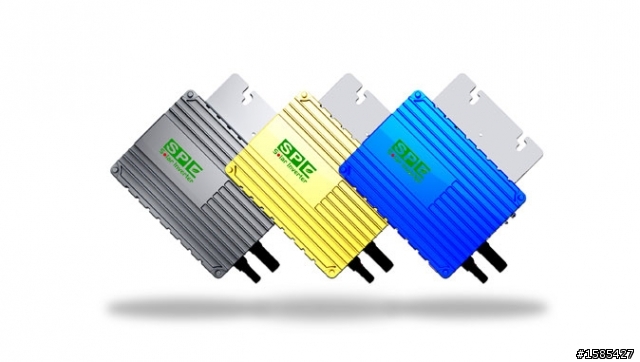

陸製小型機器效率只有spe最高
其他廠牌的就不用試了~

在拍拍販售的他牌600w28~55v.他的實際功率才430w.(虛假600w機器)

ckhstar

ckhstar
個人積分：2分
文章編號：47754515

2分

樓主

2013-12-16 20:26

107.206.607 wrote:
您的薄膜應該是跟這廠...(恕刪)

沒錯我那兩塊薄膜板子是照片那家的
我會測散熱效能，最主要是希望不用啟動風扇就可降溫
順便驗證幾種散熱材料的效能
不過經過挖洞及加貼散熱材料後還是會啟動風扇

現在是中午最大發電量時，風扇大約停5分鐘啟動15分鐘(風扇真的很吵)
效果還是有限，總是搞不清楚哪個元件是主要罪魁禍首，畢竟我是電子白痴

不知大哥能否提供這機子最大熱源位置，懶的一個個慢慢抓
另一方面怕一不小心把機子燒了

以上，交流一下

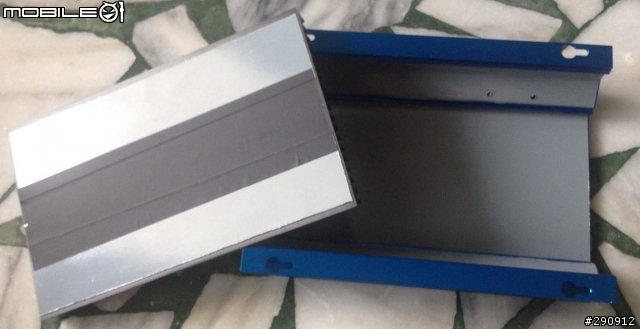

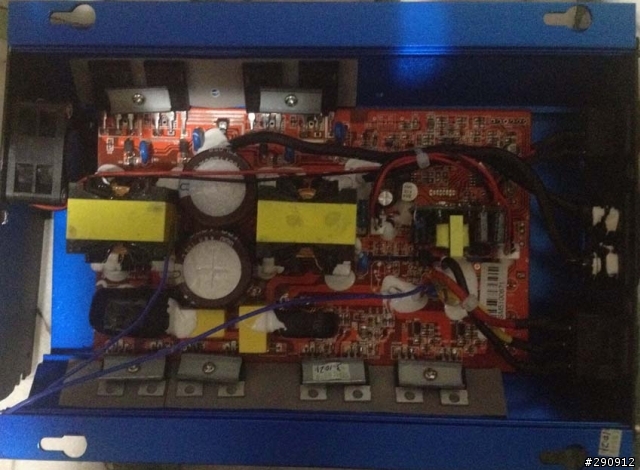

下圖整個外殼內部加貼降溫材料

107.206.607

107.206.607
個人積分：22分
文章編號：47758547

22分

14樓

2013-12-16 23:47

ckhstar wrote:
沒錯我那兩塊薄膜板子...(恕刪)

風扇轉動散熱是好事. 如不運轉.裡面的電容與變壓器會發熱.
電子產品常常處於高溫運轉售命會減短的

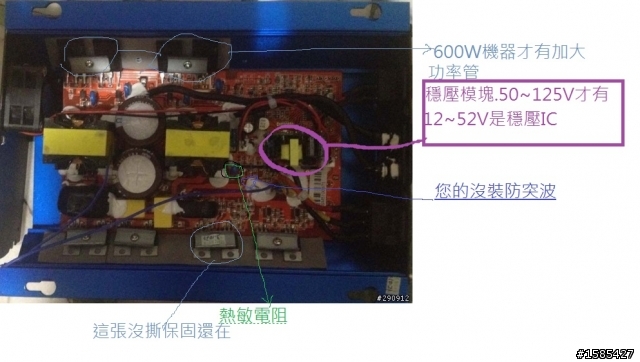

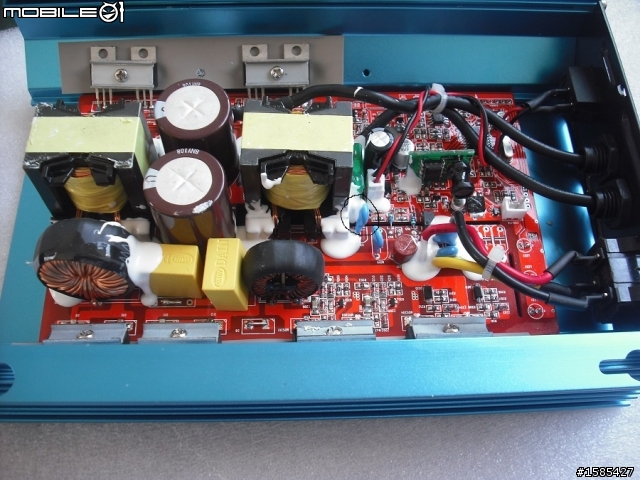

圖片中的.變壓器有一個熱敏電阻.是過熱停機專用的
機殼旁邊的功率管比較不會發熱

風扇公司是配滾珠風扇~很耐用使用壽命很長的~(怕吵.風扇拔除就好了)或換轉速比較慢的風扇
您的薄膜只有280W~拔除風扇不轉動應該不停機~

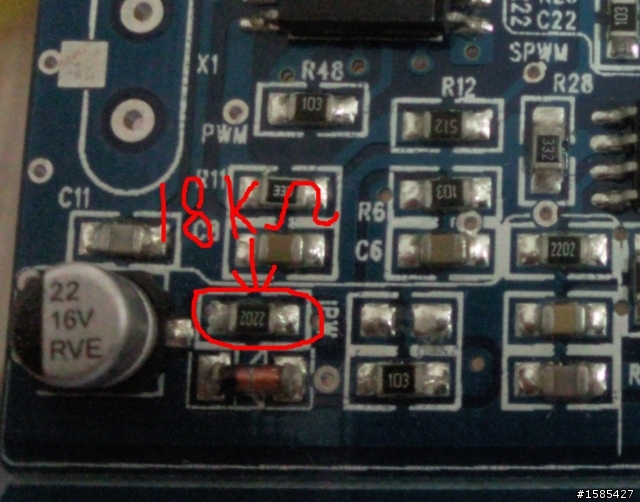

~要讓風扇不轉動.還有一個方式出廠前設定延後轉動就可以了

~以前的款式.要工作溫很高才會轉動

...控制風扇啟動的是貼片式的熱敏電阻

ckhstar

ckhstar
個人積分：2分
文章編號：47774257

2分

樓主

2013-12-17 20:14

107.206.607 wrote:
風扇轉動散熱是好事....(恕刪)

會使用降溫貼片為的也是延長壽命，加上延遲風扇啟動時間，解決熱當的可能
但我測試這台溫度大約是在36度就會啟動風扇
溫度測點是在你圖片熱敏電阻旁邊那顆大的應該是變壓器吧
應該溫度沒這麼低就啟動吧，說明書好像大於45度才啟動吧
所以懷疑我測溫位置是否對

如果位置是對的，我覺得溫度承受方面和發熱還有很大進步空間，
我的薄膜才280W，發電也才一點點風扇就啟動，這是不應該的
如果已經達到機器滿載，那不就會常熱當

我現在是沒有更多的能板來測試，所以無法得知
不過以後還是有擴充的可能性，所以解決方案必須先想好
當然最重要的是，介紹給別人時，也知道這機器性能

107.206.607

107.206.607
個人積分：22分
文章編號：47775552

22分

16樓

2013-12-17 21:30

ckhstar wrote:
會使用降溫貼片為的也...(恕刪)

風扇啟動的早與晚每個玩家喜好不同，如果不喜歡風扇這麼低溫度就轉動的話，拆機，直接把NTC掰開，NTC遠開變壓器，風扇就不會那麼容易啟動了，設計風扇早點轉，並不代表機器不夠功率！但機器絕對是可以滿載工作的！

小型併聯機與大型售電高電壓型機台等級就差很多喔

這是某部落格的測試
http://tw.myblog.yahoo.com/jc520jc/article?mid=520&prev=542&next=484

ckhstar

ckhstar
個人積分：2分
文章編號：47811277

2分

樓主

2013-12-19 20:02

107.206.607 wrote:
風扇啟動的早與晚每個...(恕刪)

感謝大哥指點，假日再拆開來搞看看.....
藍色那兩顆都是控制的熱敏溫度電阻嗎？

至於您留的那位大哥的部落格我有看過，裡面有滿多可參考的資料
可惜部落格要關了，以後可能找不到可參考資料了

至於降溫方面，一般都是用風扇，但我比較希望自然降溫，盡可能減少風扇啟動而達到降溫目的
所以當然的使用各式散熱貼來達到目的，看哪種降溫材料能穩定降溫
