zkevin wrote:
如果ＡＢ同時開機的話...(恕刪)

同條火線控制接點前並接與控制接點後並接
都不會造成相間短路或是接地故障 (除非沒經過M.C. COIL)
表示完全沒概念請不要自行diy

Wohh

Wohh
個人積分：28分
文章編號：46523320

28分

12樓

2013-10-07 0:52

zkevin wrote:
因不知這是什麼，可以...(恕刪)

relay(繼電器)可以去電料行問，2組接點的就可以了
牌子有很多種，常用的是歐姆龍的(OMRON)MY2N-J(AC110V)
但記得要買繼電器座

感覺樓主對電控的觀念並不是很了解，
建議還是別DIY比較安全。

chiaho0615

chiaho0615
個人積分：6分
文章編號：46528986

6分

13樓

2013-10-07 12:20

zkevin wrote:
10/6更新抱歉用手...(恕刪)

版大

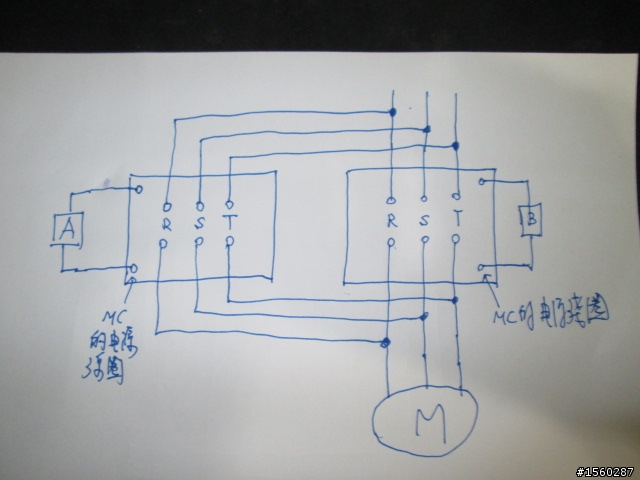

1.如果單純A.B開機都要驅動馬達那就如圖個別驅動E.F會簡單的多
2.A.B如果個別動作時間很接近的話(例:A停止，Ｂ於三秒內啟動）如此
　的話就對馬達較不會有影響（馬達轉速尚未降低）如果時間差異大
　就需讓馬達完全停止再啟動（不足處請其他專業大大補充）

bws125

bws125
個人積分：52分
文章編號：46530518

52分

14樓

2013-10-07 13:43

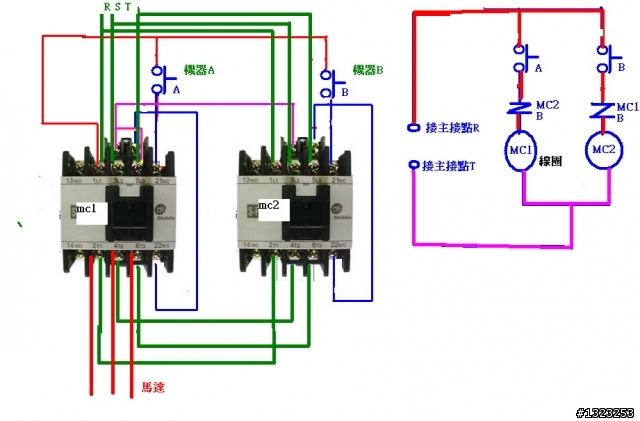

這個圖線有點多，但是有電氣互鎖，比較好一點

hhgame

hhgame
個人積分：66分
文章編號：46531588

66分

15樓

2013-10-07 14:51

大致就是上圖
至於控制線圈要用什麼規格自行決定
那兩個按鈕開關是可以取至各AB兩機器有無電源去控制小relay取個乾接點
也可以用控制AB機器的開關要有多於乾接點的且不是自保電路用的彈跳開關
像單切那樣但是要有一個動作控制兩獨立迴路的接點機會不大就是了

Wohh

Wohh
個人積分：28分
文章編號：46541219

28分

16樓

2013-10-08 0:15

chiaho0615 wrote:
版大1.如果單純A....(恕刪)

認真考慮的話，要注意的問題很多
為避免短時間連續起動停止對馬達產生的損害
一般會依據實際情況去選用ON-delay或Off-delay(或2種都用)的計時器

小弟其實比較推薦用relay去做控制
除了relay比mc便宜外
控制功能的修改也比較有彈性
查修也比較方便

會用到2組MC以上的場合大概都是為了控制馬達的啟動或轉向

hhgame

hhgame
個人積分：66分
文章編號：46542038

66分

17樓

2013-10-08 1:36

Wohh wrote:
認真考慮的話，要注意...(恕刪)

三相馬達主電源用M.C.是正確的
relay 雖然彈性但是接點容量不足就算大容量接點
有做到三相根本沒有且用單相兜起三相有啟閉不同步問題
導致欠相燒毀是很嚴重的事 relay控制最後還是要以用M.C.啟閉

Wohh

Wohh
個人積分：28分
文章編號：46542327

28分

18樓

2013-10-08 2:20

hhgame wrote:
三相馬達主電源用...(恕刪)

大大說的沒錯，電源端的啟閉要用MC
建議用relay的部分是單指控制回路
感謝補充！

zkevin

zkevin
個人積分：149分
文章編號：46554345

149分

樓主

2013-10-08 18:33

刪刪刪．．．．．．．．．．．
．．．．．．．．．．．．．．
．．．．．．．．．．．．

chrocobo

chrocobo
個人積分：1001分
文章編號：46554498

1001分

20樓

2013-10-08 18:44

繼電器缺點就是不能承受大電流，如果是馬達類的還是要用機熱電驛，繼電器又稱輔助電驛，全部接點只能拿來當控制用，不能使用於主接點喔，這點請務必要注意!!請參閱輔助電驛的電流最大值。
