三相三線與三相四線的接地線 (第2頁)

ysc_kyy
個人積分：2499分
文章編號：41165639

2499分

11樓

2013-01-13 1:31

in2002 wrote:
台電的入線端是四條線

分別是R-S-T在加上中性線N

變壓器二次侧接法是其中一個線圈接出一條中間抽頭並加以接地(中性線)

這樣取R跟S配上中性線就是單相三線了

為什麼T不能用是因為對上中性線它電壓是190V

這樣我就省掉電桶的錢跟它的耗損了

大大這種狀況比較特殊喔，您說的是燈力並供方式，
在表前是可以這樣接，但台電供應三相三線式並不提供中性線，
在一戶一個電錶的原則之下，供應三相就沒中性線，供應單相就沒三相，
在表後沒辦法這樣使用，可能您遇到的是比較特殊案例，通常三相三線式
都必須自備變壓器才能供應單相110V。

而三相四線式更不必說了，三相四線式入戶線共有5條，雖然有提供中性線，
但中性線對每一相都是220V，所以110V也要自掛變壓器。

chrocobo

chrocobo
個人積分：1001分
文章編號：41165737

1001分

12樓

2013-01-13 1:37

in2002 wrote:
要看台電變壓器那邊是...(恕刪)

那在請問一下，如果R與S相跟接地供電110V這樣算偷電嗎?
有點不懂為什麼會是R、S相跟接地供電為什麼會是110V是如何來的?
3相3線式任兩條不是都是220V嗎?難道R相跟S相單一相電壓為110V?(因為單線三線是110-0-110，所以R、S相單一條也是110V?所以任兩條為220V??)
我對三相電有點陌生，不過我家的電是3相3線式含中性線(4條線)。
另外大大說的要看台電的變壓器的接法是指電桿上的變壓器嗎？如果是R、S相任一接地是110V那家裡可以不用在裝變壓器了是嗎？不過我家還是有裝變壓器耶@@，不是在電桿上，是鎖在我家牆壁高處上，但他輸出好像是單相220V取任一條與中性為
110V這樣供給家裡的110V電器使用，所以家裡可以不用變壓器了是嗎？
另外中性線N是跟接地相接在一起的嗎？
疑惑相當多非常感謝大大解說，真是受教了，不勝感激，謝謝!!

看樓上大大三相3線，電桿上4條線應該是R、S、T、接地，是這樣應該沒錯吧?
剛剛漏看樓上大大連結，有稍微瞭解一點囉，電桿上的確是兩顆變壓器，應該是大大說的線圈中心抽頭出來的接地線吧??

in2002

in2002
個人積分：798分
文章編號：41166908

798分

13樓

2013-01-13 3:59

ysc_kyy wrote:
大大這種狀況比較特殊...(恕刪)

是的~我的確是特殊狀況

因為我不是一戶一電表

我算是鄉下自建~可以一樓一個電表

所以我就申請一個三相三線然後再申請一個單相三線

所以台電有拉中性線進來

in2002

in2002
個人積分：798分
文章編號：41166944

798分

14樓

2013-01-13 4:07

chrocobo wrote:
那在請問一下，如果R...(恕刪)

直接取R-S對上中性線取110V有沒有竊電這個可能要問一下了

因為我是兩顆電表一個是三相另一個是單相

但是據我知道的申請三相用電都要自備變壓器，所以你家有是正常

台電的中性線是接地沒錯

但是那條是要載流的所以我不會說他是接地線以免搞混

真正的接地線是不載流的~中性線是要載流的

R-S的110V怎來的請參考下方電路圖

我是建議如果怕竊電問題乾脆跟台電申請更改用電類型比較快

不然三相電對家用來說是不怎好用的

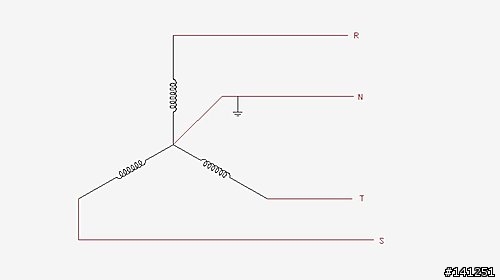

一般三相供電

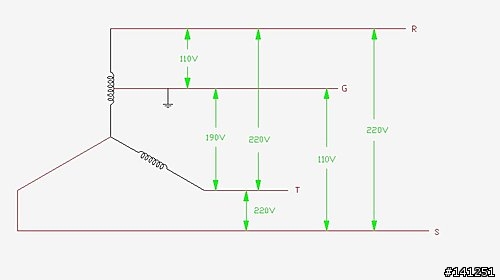

中間抽頭並加以接地供電方式

圖片與說明來自妥當大大的水電部落格

in2002

in2002
個人積分：798分
文章編號：41166998

798分

15樓

2013-01-13 4:20

cd51642000 wrote:
回樓上行家：190V...(恕刪)

說行家不敢~只不過剛好是小弟家需要三相用電所以比較了解

當初也是配上變壓器才有110V可以用，但是經過最近的電費漲價後

想要想辦法壓低電費所以有去研究了一下怎樣可以廢除變壓器

後來發現台電有預留中性線在表前那邊沒接上

就發現可能變壓器二次侧接法是中間抽頭的供電方式

量了一下電壓的確有一相是190V

所以我就去申請單相三線的電表了

就這樣兩種供電方式都有了

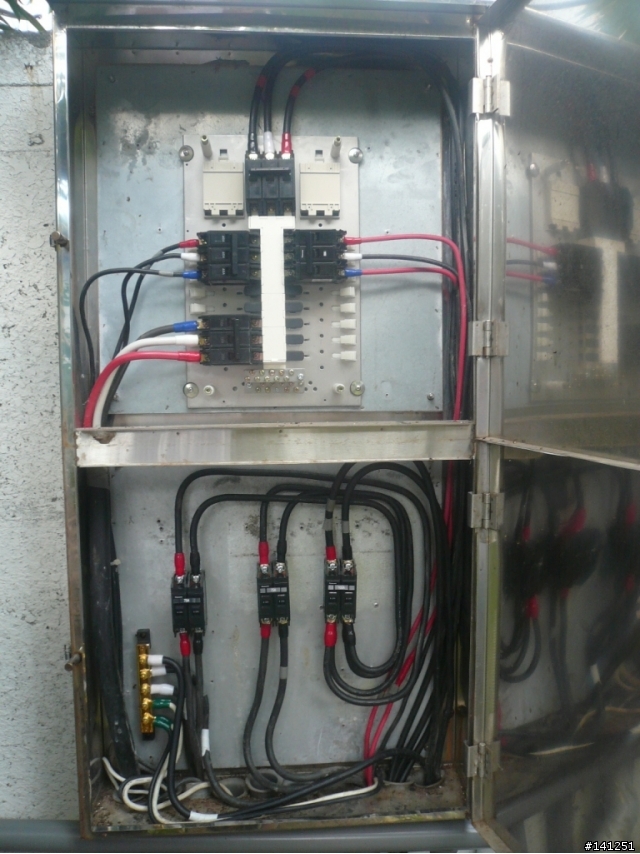

配電箱上方三相電表供應三相設備~下方單相電表供應建築一~二樓供電

ysc_kyy

ysc_kyy
個人積分：2499分
文章編號：41170136

2499分

16樓

2013-01-13 11:45

in2002 wrote:
是的~我的確是特殊狀況

因為我不是一戶一電表

我算是鄉下自建~可以一樓一個電表

所以我就申請一個三相三線然後再申請一個單相三線

所以台電有拉中性線進來

您這狀況算是一戶一電錶，因為台電所謂的戶是以樓層計算，不同樓層可以申請獨立電錶，又剛好您一戶申請三相另一戶申請單三，所以在自己範圍內有中性線可以用(拿單相那戶的中性線給三相那戶用)。

要注意的是台電供電變壓器接線結構若改變，也就是若由燈力並供改為正規三相接法，那110V供電就會出問題，所以三相那戶還是自掛變壓器比較保險，畢竟這種用法不是常規。
而且三相這戶110V借用單三那戶中性線，等於加重中性線負擔，負載容量還是要注意。

in2002

in2002
個人積分：798分
文章編號：41171215

798分

17樓

2013-01-13 12:50

ysc_kyy wrote:
您這狀況算是一戶一電...(恕刪)

是還好啦~壓器接線結構若改變我還是會要台電給我想辦法生出單相三線出來

我電表當初申請什麼類型就給我什麼類型過來，而且我的單相三線還是屬於特殊電表

不是一般家用單相三線，而是CT型單相三線

不會要改變接線結構前不知道附近用戶有申請啥類型吧

負載容量有問過台電了~他們說沒問題

ysc_kyy

ysc_kyy
個人積分：2499分
文章編號：41172039

2499分

18樓

2013-01-13 13:46

in2002 wrote:
是還好啦~壓器接線結...(恕刪)

改變接線結構之後當然還是要供應單相三線式，這是台灣家庭最基本的供電方式，
但三相部分就不一定是燈力並供了，若區域性電力需求加大，可能取消燈力並供，
改以正規三相三線式接法，單相三線式部分就另設變壓器獨立供應，這樣三相某一相就沒有中心抽頭接地了。

chrocobo

chrocobo
個人積分：1001分
文章編號：41172062

1001分

19樓

2013-01-13 13:48

非常感謝in2002及ysc_kyy兩位大大提供詳細資料，讓我對3相3線有更多的了解，看了圖之後也了解了^^謝謝拉!! 100分

ysc_kyy

ysc_kyy
個人積分：2499分
文章編號：41172099

2499分

20樓

2013-01-13 13:51

in2002 wrote:
負載容量有問過台電了~他們說沒問題

您可以清楚向台電表達你現況接線方式，也就是由B電錶的中性線供應A電錶三相用電，讓A電錶供電區域取得110V，我想台電應該不會同意的。
