PineMo wrote:
因為系統廠不清楚原理...(恕刪)
是低.......這個我就不能同意你再多了真的不知從何時開始，所有的系統廠開始不約而同的居然把YCbCr當作是interlace信號的輸入，YPbPr是progressive輸入，然後才有現在已經口耳相傳的知識！
這個大大說的是正確的唷
對於顯示器其水平工作頻率是15.734khz，傳統NTSC制CRT電視與顯示器都是用此水平工作頻
率。所以是專指480i信號(其水平工作頻率是15.734khz)使用色差信號。
YPbPr 是未來數位電視亮度與彩色分量信號
對於顯示器其水平工作頻率都遠超過是15.734khz，
ED 480P信號(其水平工作頻率是31.569khz)
HD 720P信號(其水平工作頻率是22.47/44.95khz)
HD 1080i信號(其水平工作頻率是33.766khz)
HD 1080p信號(其水平工作頻率是67.432khz)
所以YCbCr標示為interlace 是專指傳統NTSC亮度與彩色分量信號
因傳統NTSC制是以interlace Scan方式著稱數十年
YPbPr標示為Progessive(有先進,水平工作頻率倍頻....之意)
是專指未來數位電視亮度與彩色分量信號
客戶必須要使用比較先進數位顯示器才能
接受信號，觀賞節目
ans:假如YCbCr(480i)是數位的信號，而YPbPr(480P.720P,1080I,1080P)解析數都比較
高的未來數位信號卻是類比的信號。這是不對的! 以目前技術都是數位的信號。
因為
1.製作節目的攝影機早就將連續類比信號轉成數位信號格式來製作記錄與發送
2.HD BD放影機發送720P以上信號，機體內部處理信號都是以數位方式進行
3.客戶必須要使用比較先進數位顯示器(如LCD TV, plama TV)才能接受480P以上信號
觀賞節目 ，其機體內部處理都是以數位方式進行。
2. YCbCr的輸出訊號是Interlace YPbPr是循序掃描
ans: 不是如此!
YCbCr = interlace output --->>480i
YPbPr = progressive / interlace output--->>480P,720P,1080I,1080P
3. 兩者都是類比訊號
ans: 現在兩者都是數位訊號 。
其實所有攝影機，放影機，顯示器內部都是數位處理，其內部數位處理對象亮度與彩色分
量信號都統稱YCbCr。然而 攝影機 放影機，顯示器外部端子才標示 YCbCr， YPbPr兩
種，主要在告訴消費者色差信號有兩種(YCbCr傳統， YPbPr未來DTV格式)不要誤用，
順便告訴消費者影音設備要換購新的數位格式。
Panda2003 wrote:
Q1. YCbCr是...(恕刪)
這樣講還是不對.
最正確且最原始的定義, 上面已經有人提過了.

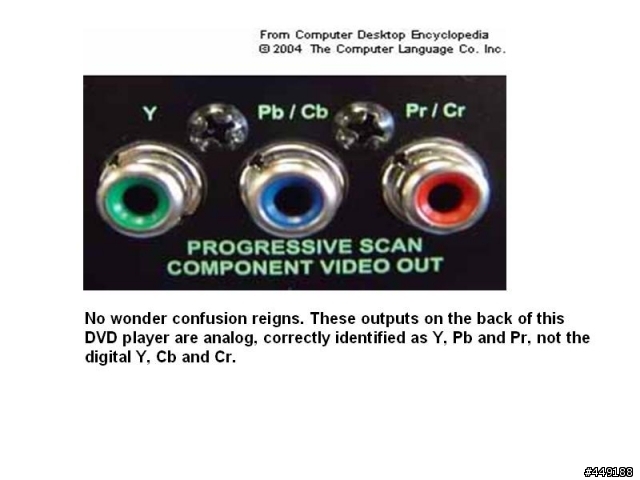

CbCr, PbPr, 根本就不管送的是 SD 或是 HD signal, 也不管解析度是多少, 只管傳輸介面是分類比數位.
傳輸介面是類比, 就是 YPbPr; 若是數位, 就是 YCbCr, 如此而已....
至於訊號送出去之前是否有做數位處理, 並沒有關係...
會有那種 YCbCr 是 480I, YPbPr 是 480P 以上的講法, 真的都是系統廠搞出來的
最初的電視信號是黑白的，後來有彩色的，所以黑白的電視機只用接收Y信號。
一般彩色接收了Y亮度信號以後，還要接收色度信號UV。
另外在電腦上，你看得大多數播放器也都是解碼成YUV顯示的。大多是YUY2格式的。
如果顯卡支援YUV的Overlay模式的顯示的話，那麽就解碼成相應的YUV格式顯示。
另外Component端子也稱色差端子，除了把輝度(Y)與色度(C)分離之外，又把色度分離成兩種訊號，分別是「藍色與輝度的色差」(B-Y)和「紅色與輝度的色差」(R-Y)，由綠、藍、紅三條線構成，與Composite端子一樣是使用RCA接頭。
色差訊號經常稱作Y Cr Cb或是Y Pr Pb，Y Cr Cb僅能支援480i顯示規格，而Y Pr Pb能夠支援480p以上顯示規格，另外歐規則稱色差為YUV。
色差的計算公式(Y=輝度 R=紅色 B=藍色 G=綠色)：
Y+(R-Y)=R
Y+(B-Y)=B
Y-R-B=G
色差藉由這種方式解調出三元色，藉以還原影像。
優點是能夠有非常好的畫質、可支援到1080p以下所有影像規格。
缺點是三條影像接線稍為麻煩、較好的電視才有支援。
名稱統稱Component端子、色差端子、Y/Cr/Cb、Y/Pr/Pb、YUV
YCbCr雖然常簡寫成YUV
但YCbCr<->RGB和原始PAL上YUV<->RGB的轉換式事實上是不一樣的
看到YUV得視情況自行判斷是真的指YUV還是指YCbCr
另外ITU-R BT.601和BT.709定義的YCbCr轉換式也不一樣
詳情請參考http://en.wikipedia.org/wiki/YCbCr
