[小米智慧家庭] 老公寓鐵門自動化改裝 (第11頁)

hanewis

hanewis
個人積分：421分
文章編號：77088573

421分

101樓

2020-04-05 22:34

搭版向高手請教
我的也是明谷MG-B，該怎麼接線呢？

分身回覆

分身回覆
個人積分：3535分
文章編號：77091360

3535分

102樓

2020-04-06 9:09

hanewis wrote:
搭版向高手請教我的也(恕刪)

hanewis

hanewis
個人積分：421分
文章編號：77091585

421分

103樓

2020-04-06 9:29

分身回覆 wrote:
(恕刪)

謝謝分身大指點，再冒昧請教
USB 5V供電，指的應該是必須由變壓器外接電源
而板端的正負極供電，電力來源可以直接從對講機接線嗎？還是對講機本身並不供電？

分身回覆

分身回覆
個人積分：3535分
文章編號：77092501

3535分

104樓

2020-04-06 10:38

hanewis wrote:
USB 5V供電，指的應該是必須由變壓器外接電源
而板端的正負極供電，電力來源可以直接從對講機接線嗎？還是對講機本身並不供電？(恕刪)

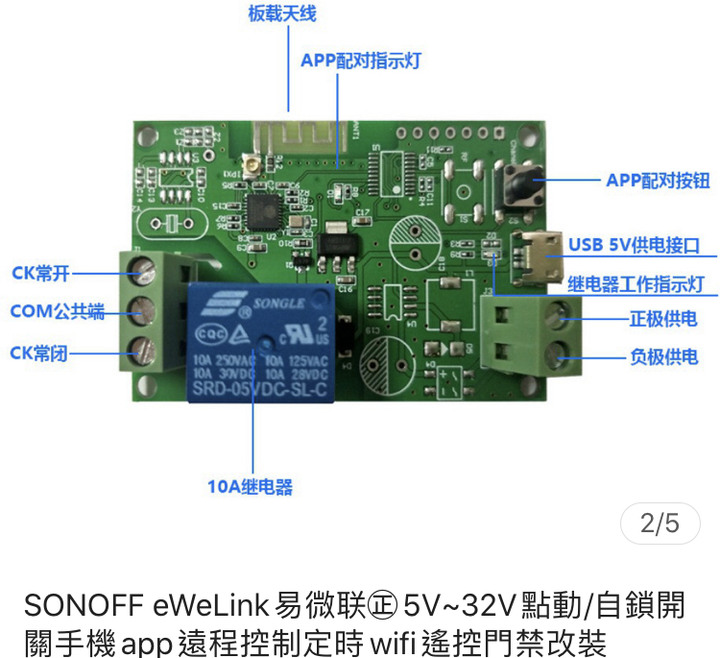

USB 5V供電是指可以用手機的充電器供電
板端的正負極供電則是用其他變壓器供電
明谷MG-B室內機沒有電源, 所以需要外接

hanewis

hanewis
個人積分：421分
文章編號：77101377

421分

105樓

2020-04-06 22:38

分身回覆 wrote:
USB 5V供電是指可以用手機的充電器供電
板端的正負極供電則是用其他變壓器供電
明谷MG-B室內機沒有電源, 所以需要外接

謝謝分身大的講解，就等WIFI繼電器到貨再來安裝了！

chpcsy

chpcsy
個人積分：6分
文章編號：77142204

6分

106樓

2020-04-09 23:16

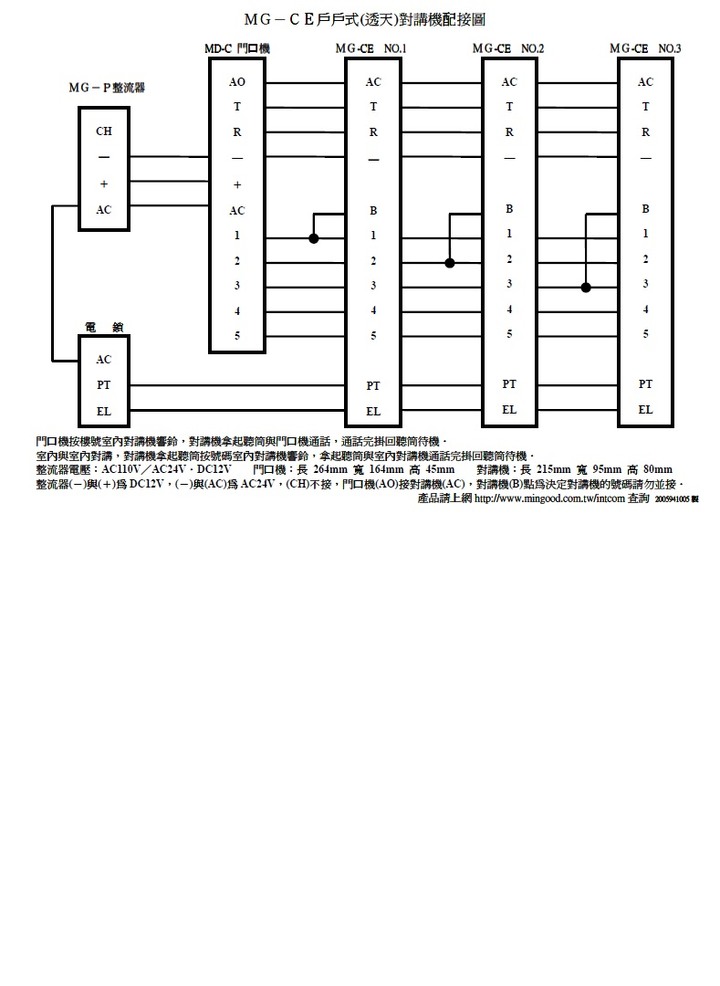

想請教,我的是明谷系統,門口對講機是MD-C,室內機是MG-C 有配 MP-G整流器(提供AC24V與DC12V),從明谷的配線圖得知整流器有提供AC24V給對講機及室內機,想請問
1.該如何改裝才可以實現在門口按對講機然後可以打開大門?
2.如果1.無法達成,那只能改用遠端遙控方式開門,室內機是否有電源可以提供給繼電器?

Jasonmuch

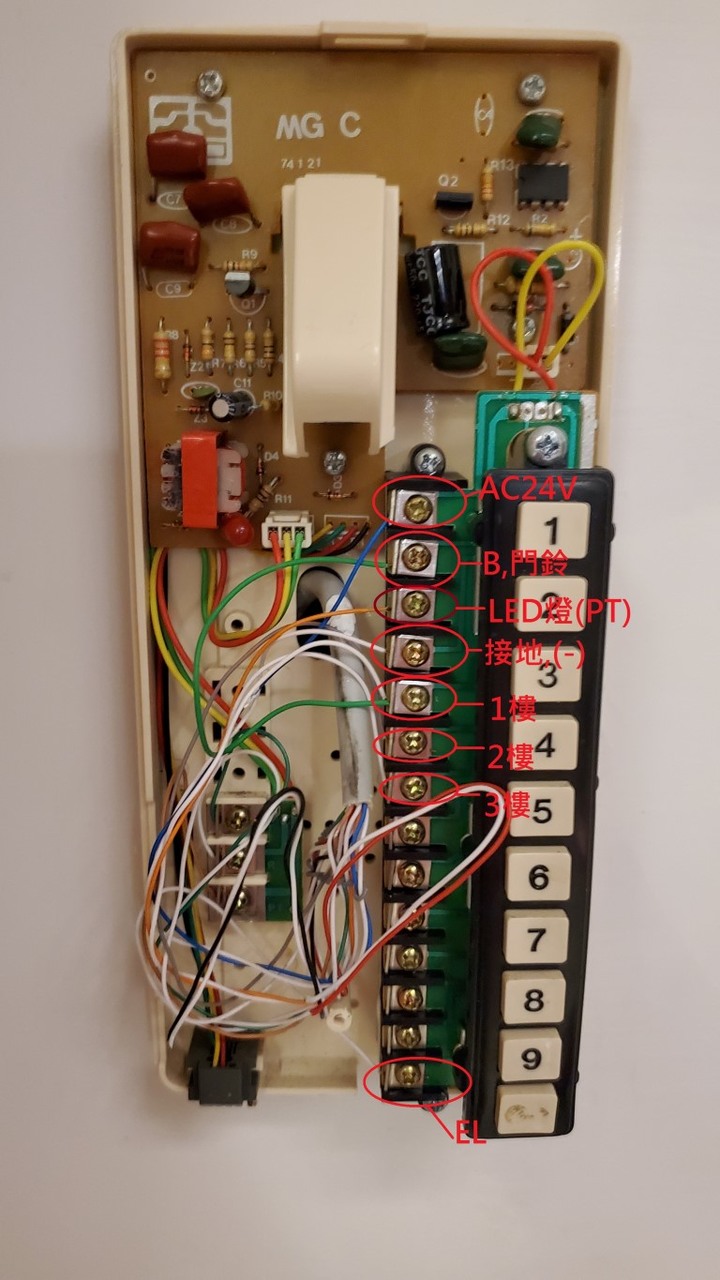

請教大大，我家也是MG-C，想請教室內對講機的DC 12V應該接哪兩個點？配置圖愚昧看不懂⋯謝謝

2022-02-21 8:11

hclnifmrwjv

hclnifmrwjv
個人積分：33分
文章編號：77287338

33分

107樓

2020-04-21 22:00

morchkimo wrote:
小弟預計買智慧WIFI...(恕刪)

我是最近買的7V～32V版本，接在L2跟下方那個點。
以下借圖。

Jue Tan

小弟也去買了7-32V版本。一樣接在L2與0 但是沒電。暫時用外接5V電源。請問有辦法解決嗎？

2024-01-16 0:02

fannan

請問這樣就可供電了嗎？

2024-02-10 13:00

white88

white88
個人積分：6分
文章編號：78327618

6分

108樓

2020-07-14 19:45

hclnifmrwjv wrote:

我是最近買的7V...(恕刪)

意思是說繼電器電源直接從L1跟0接嗎？
另外請問L1跟0接點，有正負極之分嗎？

white88

white88
個人積分：6分
文章編號：78327619

6分

109樓

2020-07-14 19:45

hclnifmrwjv wrote:

我是最近買的7V...(恕刪)

意思是說繼電器電源直接從L1跟0接嗎？
另外請問L1跟0接點，有正負極之分嗎？

sonic43

sonic43
個人積分：10分
文章編號：78403234

10分

110樓

2020-07-20 23:34

想要請問一題，我想要在大門前按門鈴，直接開門的話，請問要怎麼接線？

我有一塊ESP8266的版子可以接訊號
我的預期是當大門按門鈴時，有通電，此時 ESP8266接到通電，再叫繼電器去開門
規則可以透過寫程式再複雜一點，比如說幾長幾短再叫繼電器去開門
不過目前卡在線不會接，看了一下圖知道B是電鈴，但好像還少一條線？
還請各位大大們指點一下，謝謝
