變壓器的疑問

愛盡情傷

愛盡情傷
個人積分：3分
文章編號：90004229

3分

樓主

2024-07-16 21:52

今天朋友說撿到一個變壓器，也不知道能不能玩，拿來給我試試，可是我一直找不到它的型號，它上面也沒什麼標示，想請問前輩們能指導小弟一二嗎 ???

變壓器的疑問

只有兩條線的這一面怎麼是寫19V，應該不可能是19V輸入吧(它也沒標正負極)

--------------------------------------------------分隔線

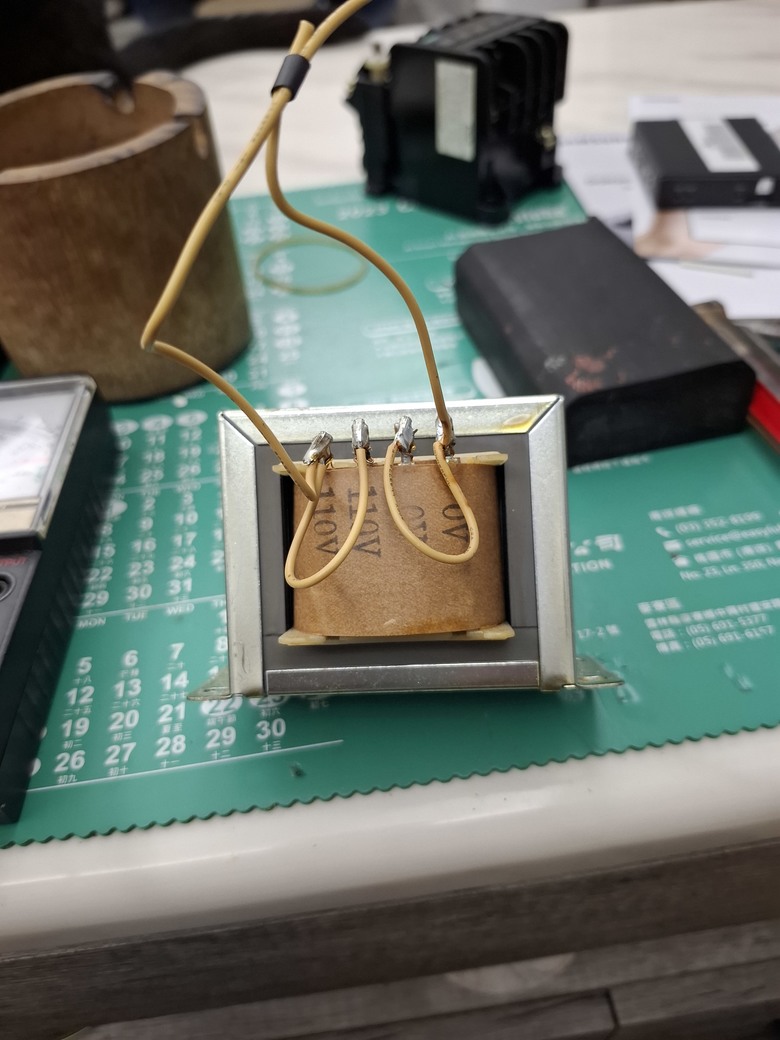

另一面寫這樣@@我整個都亂了(它上面的線是原本就接好的)

--------------------------------------+分隔線

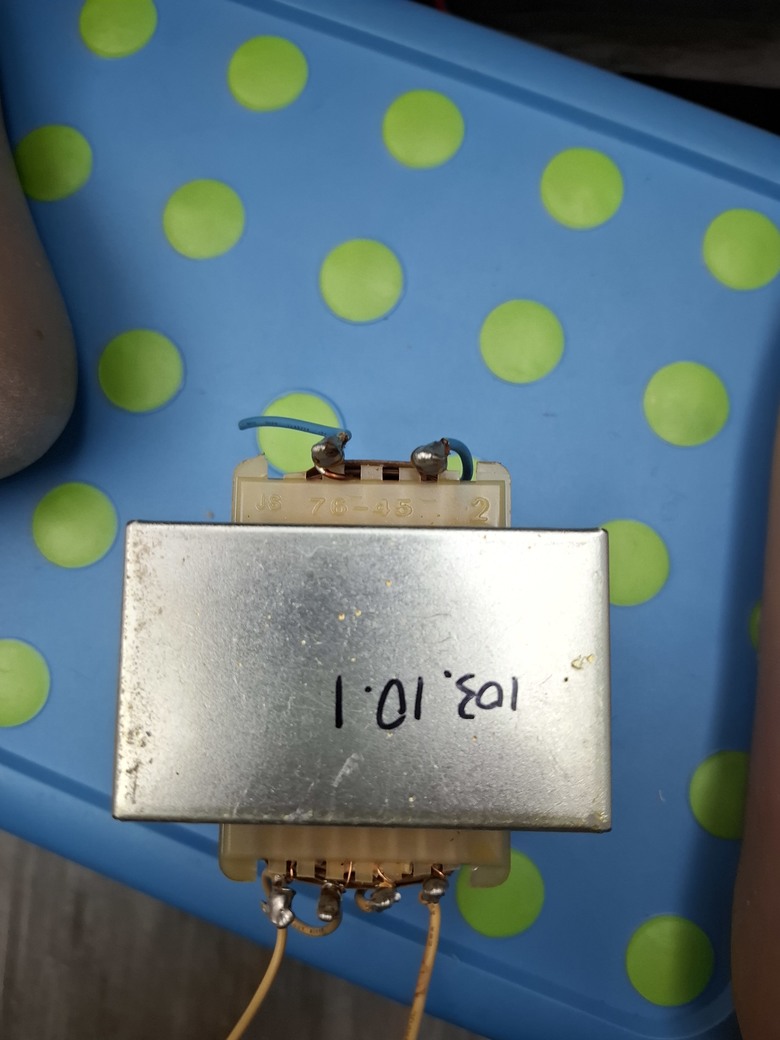

整個變壓器上只的這排字比較像型號之類的，可是我翻來翻去的組合也查不到東西，請大大們幫幫我吧.....

2024-07-16 21:52 發佈

文章關鍵字變壓器疑問

00031

00031
個人積分：10分
文章編號：90004291

10分

2樓

2024-07-16 22:07

就交流110V變交流19V

keating1211

keating1211
個人積分：447分
文章編號：90004321

447分

3樓

2024-07-16 22:14

基本上應該就是
AC-AC變壓器
110V--19V
後端再接一個橋式
就變成直流了

tinajui

tinajui
個人積分：707分
文章編號：90004987

707分

4樓

2024-07-17 6:28

這是EI型變壓器,這個只能AC電壓轉AC
你可以從輸入端110V接市電AC110V轉出來是AC19V
反過來你也可以輸入端19V接市電AC110V轉出來大約AC660V
不過要注意他的耐用電流
有一些APP可以計算他的最大電流不過你要拆了他才能計算出來

有興趣可以找一下diy點焊機

愛盡情傷樓主

大大您好，想再請問個問題，所以照您的說法是...這顆變壓器可以拿來做成DIY點焊機的變壓器嗎

2024-07-17 21:35

豁客

豁客
個人積分：96分
文章編號：90005512

96分

5樓

2024-07-17 9:08

這可能是隔離變壓器(變壓器都是交流電)，有兩組110V和一組19V的線圈。
1.兩組110V線圈應該都可以當成輸入端，例如把110V的市電接上任何一組110V的線圈端上，則另一組會變成110V輸出及另一側會輸出19V(交流)。
2.建議不要把19V當成輸入端，尤其是把110V的市電接到19V線圈上，這樣兩組110V線圈的輸出電壓會很高(600V以上)，以這樣大小的變壓器來看這樣用似乎不太合理。

愛盡情傷樓主

大大您好，所以它輸入輸出都是交流電，但19V的交流電我真的想不到能做啥用途，當然如果可以像樓上的大大說的，能用來當點焊機的話還好，不然只剩殺肉的下場了@@

2024-07-17 21:41
